Tornitura inserti in Ghisa

Tornire la ghisa inserti

Nome completo: tornitura di inserti in CBN di ghisa, inserti in CBN solido

Gamma di durezza di lavorazione: HRC35-HRC68

Materiali di lavorazione: ghisa ad alto contenuto di cromo, ghisa dura al nichel, lega di cromo ad alto contenuto di nichel, ghisa refrigerata, ghisa bianca, ghisa grigia, ecc.;

Tipo di lavorazione: rettifica anziché tornitura, sgrossatura, semifinitura e finitura

Possibilità di lavorazione continua e interrotta

Clicca sulla consulenza

Descrizione del prodotto

Consiglia gli inserti in CBN in ghisa


RNMN/RNGN	SNMN/SNGN	CNMN/CNGN	RCMX-V	RCGX-Y	SCGN

TNGA	CNGA	WNGA

Vantaggi prestazionali:

Elevata durezza;

Buona resistenza all'usura e alla scheggiatura;

Eccellente resistenza agli urti e alla frattura;

Elevata efficienza di taglio e lunga durata dell'utensile;

Campi di applicazione

Materiali: ghisa ad alto contenuto di cromo, ghisa dura al nichel, lega di cromo ad alto contenuto di nichel, ghisa refrigerata, ghisa bianca, ghisa grigia, ecc.;

Settori: Rotoli metallurgici, macchinari per materiali da costruzione in cemento, apparecchiature elettriche, industria automobilistica, macchinari per l'industria mineraria ecc.;

Pezzi in lavorazione: pompa per liquami, girante, rullo, rivestimento, frantoio a cono, dischi dei freni, tamburi dei freni, pulegge, compressori di aria condizionata, ecc.

Parametri di taglio

Materiale di lavorazione	Parametri di taglio consigliati			Grado inserto CBN
Materiale di lavorazione	Velocità di taglio VC (m/min)	Profondità di taglio ap (mm)	Avanzamento Fr(mm/giro)	Grado inserto CBN
Ghisa ad alta durezza (HRC35-68)	35-120(Sgrossatura)	1-10	0.15-0.8	BN-K1
Ghisa ad alta durezza (HRC35-68)	60-180(Finitura)	≤1	0.05-0.35	BN-K1
Ghisa grigia	400-1200(Sgrossatura)	1-10	0.2-1	BN-S30, BN-S300
	600-2000(Finitura)	≤1	0.05-0.3	BN-S30, BN-S300
	300-1500(Finitura)	≤1	0.05-0.3	BN-K20, BNK30

Casi applicativi

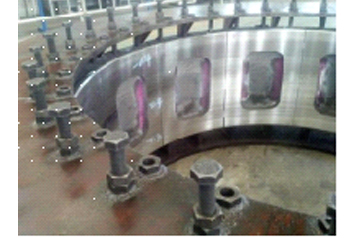

Pezzo in lavorazione: corpo pompa liquame
Materiale: Cr26 (durezza HRC60)
Tipo di inserto: BN-K1 CNMN120712
Parametri di taglio: Vc=75 m/min, Fr=0,12 mm/giro, ap=2,5 mm
Metodo di lavorazione: taglio a secco
Grado inserto	Vita utensile/bordo	Modalità fallimento
Halnn BN-K1 CBN inserts	85pezzi	Usura normale
Alcuni marca CBN	35pezzi	Rottura danno

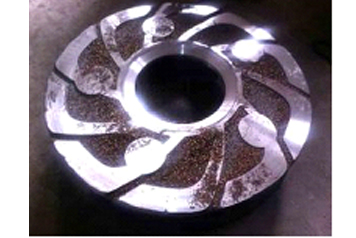

Pezzo: girante della pompa per liquami
Materiali: ghisa ad alto contenuto di cromo Cr26 (durezza HRC60)
Tipo di inserimento: BN-K1 SNMN120712
Parametri di taglio: Vc=75 m/min, Fr=0,12 mm/giro, ap=2,5 mm
Metodo di lavorazione: Tornitura a secco pesante interrotta
Grado inserto	Vita utensile/bordo	Modalità fallimento
Halnn BN-K1	11pezzi	Usura normale
Alcuni marca CBN	3pezzi	Rottura danno

Materiale del pezzo: ghisa in lega ad alto contenuto di cromo
Materiale: Cr26 (durezza HRC60)
Tipo di inserto: BN-K1 CNMN120712
Parametri di taglio: Vc=75 m/min, Fr=0,12 mm/giro, ap=2,5 mm
Metodo di lavorazione: taglio a secco
Grado inserto	Larghezza di taglio	Modalità fallimento
Halnn BN-K1	500mm	Usura normale
Alcuni marca CBN	150mm	Rottura danno

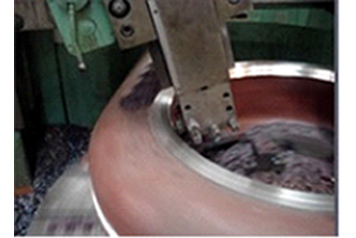

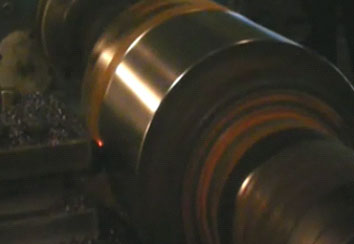

Pezzo: Rotoli
Materiali: Ghisa refrigerata (durezza HSD67)
Tipo di inserto: BN-K1 RNMN120400/CNMN1207
Parametri di taglio:ap=2mm, Fr=0.5mm/giro, Vc=66m/min
Metodo di lavorazione: taglio a secco
Grado inserto	Efficienza	Tempo di vita
Halnn BN-K1	Migliorato 2 volte	3 volte
Inserto in carburo	/	/

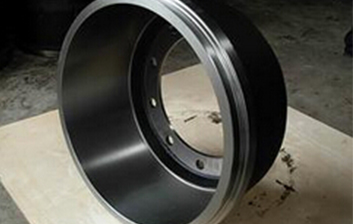

Pezzo: tamburo del freno
Materiale: ghisa grigia
Tipo di inserto: BNK30 WNGA080408
Parametri di taglio: Vc=650 m/min, Fr=0,2 mm/giro, ap=0,5 mm
Metodo di lavorazione: taglio a secco
Grado inserto	Vita utensile/bordo	Rugosità
Halnn BNK30	120pezzi	Ra1.6
Alcuni marca CBN	70pezzi	Ra2.0

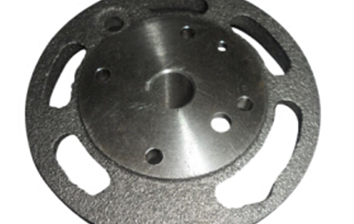

Pezzo: Orso del compressore del condizionatore d'aria
Materiale: ghisa grigia
Tipo di inserto: BNK30 WNGA080408
Parametri di taglio: Vc=600 m/min, Fr=0,25 mm/giro, ap=0,3 mm
Metodo di lavorazione: taglio a secco
Grado inserto	Velocità di taglio	Vita utensile/bordo
Halnn BNK30	600m/minuto	500pezzi
Inserti in carburo rivestiti	330m/minuto	80pezzi

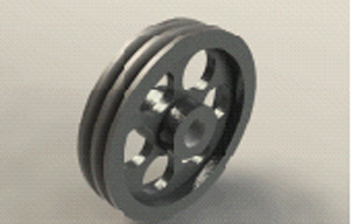

Pezzo: Puleggia
Materiale: ghisa grigia
Tipo di inserto: BN-K20 CNGA120408
Parametri di taglio: Vc=550-700 m/min, Fr=0,25 mm/giro, ap=0,3 mm
Metodo di lavorazione: taglio a secco
Grado inserto	Rugosità	Vita utensile/bordo
Halnn BNK20	Ra1.6	200pezzi
Alcuni marca CBN	Ra3.2	35pezzi

Pezzo: Disco freno
Materiale: ghisa grigia
Tipo di inserto: BN-S300 SCGN090408
Parametri di taglio: Vc=800 m/min, Fr=0,2 mm/giro, ap=0,25 mm
Metodo di lavorazione: taglio a secco
Grado inserto	Tipo di inserto	Velocità di taglio	Vita utensile/bordo
Halnn BN-S300	SCGN090408	800m/minuto	300pezzi
Inserti in carburo rivestiti	CNMG120408	300m/minuto	15pezzi

Pezzo: Disco freno
Materiale: ghisa grigia (HT250)
Durezza: HB170~210
Tipo di inserto: BN-S30 CNMN120712
Parametri di taglio: Vc=500 m/min, Fr=0,55 mm/giro, ap=2 mm
Metodo di lavorazione: taglio a secco
Grado inserto	Velocità di taglio	Vita utensile/bordo	Efficienza
Halnn BN-S30	500m/minuto	200pezzi	Migliorato 1,8 volte
Inserto in carburo	180m/minuto	30pezzi	------

Pezzo: tamburo del freno
Materiale: ghisa grigia (HT250)
Durezza: HB170~210
Tipo di inserto: BN-S30 CNMN120716
Parametri di taglio: Vc=380/min, Fr=0,65 mm/giro, ap=2,5 mm
Metodo di lavorazione: taglio a secco
Grado inserto	Velocità di taglio	Vita utensile/bordo	Efficienza
Halnn BN-S30	380m/minuto	95pezzi	Migliorato 1,5 volte
Inserto in Carburo Rivestito	150m/minuto	15pezzi	------
