Pezzi in lavorazione comuni: cuscinetti eolici, ingranaggi eolici, pale eoliche, ecc.

Raccomanda inserti CBN e Carbide Tools per l'industria eolica

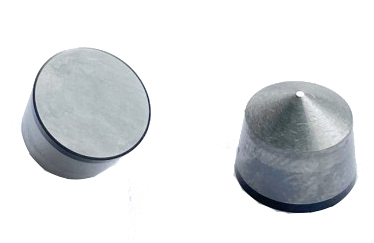

Inserti CBN

RNGN CBN inserti	RNMN CBN inserti	RCMX-V CBN inserti	RCMN CBN inserti	DNGA CBN inserti

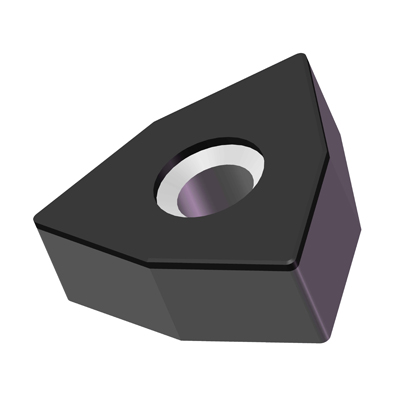

TNGA CBN inserti	CNGA CBN inserti	TNGA CBN inserti	RCGX-V/Y(Faccia piena)	WCGW PCD inserti( Faccia piena)

Il vantaggio degli inserti CBN

Elevata durezza

Ottima sia resistenza all'abrasione che resistenza agli urti;

Elevata efficienza di taglio e lunga durata degli utensili;

Prodotto brevettato, inserti CBN adesivi non metallici.

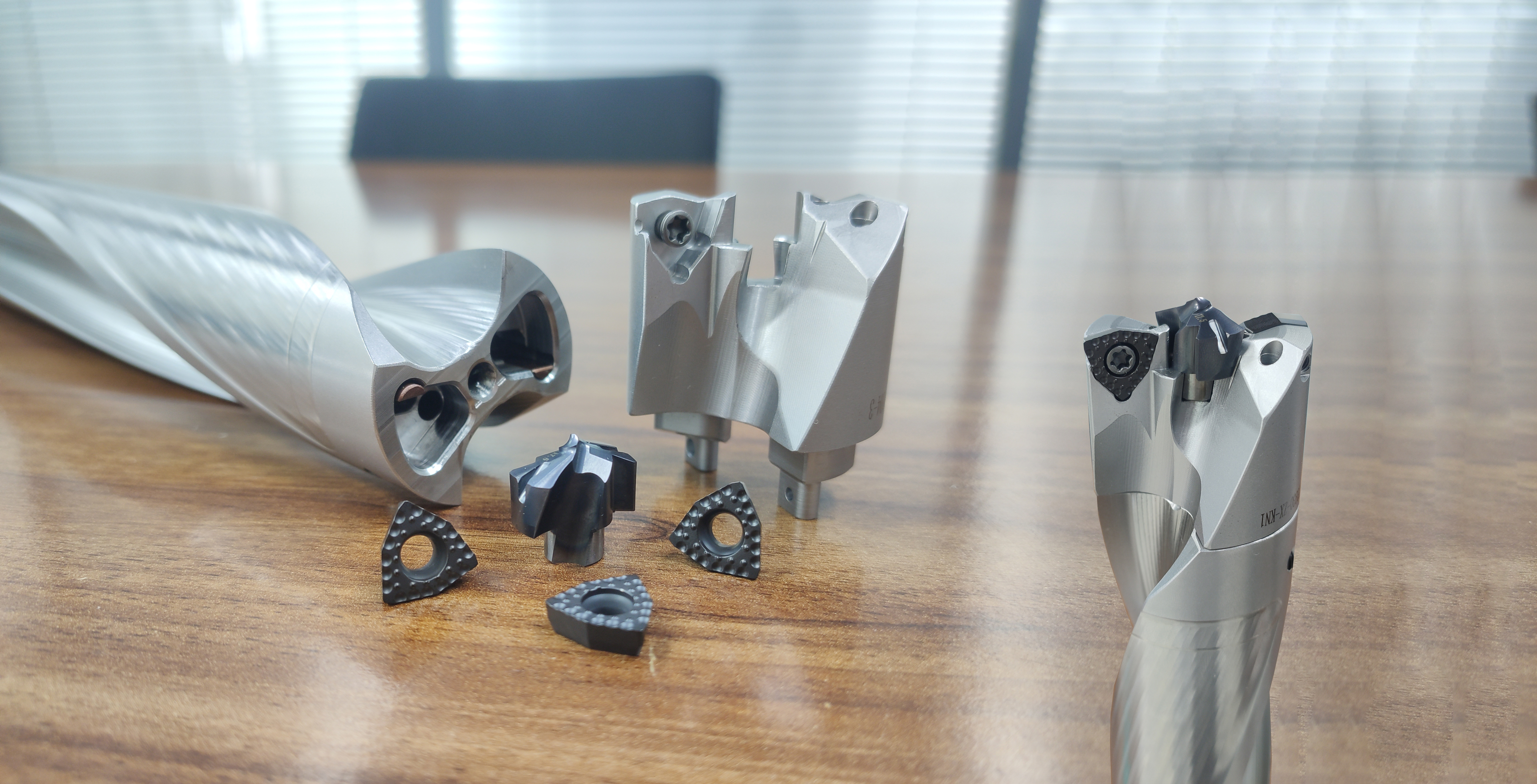

Il trapano della corona

I vantaggi del trapano Crown:

Il trapano a corona ha un disegno speciale della scanalatura e l'utensile di taglio trasversale centrale ha alta resistenza e un effetto di centraggio.

Può ottenere una migliore dimensione di lavorazione del foro e qualità della parete del foro con tassi di avanzamento ultra-alti.

Il supporto è realizzato in acciaio legato importato di alta qualità. Attraverso l'esperienza di applicazione a lungo termine, è progettato con una speciale scanalatura dell'interruttore del truciolo e la progettazione della maniglia del trapano, che può raggiungere rigidità e resistenza estremamente elevate del sistema.

Lo stesso tipo di maniglia del trapano può essere dotato di una certa gamma di punte del trapano per ottenere una maggiore economia.

Caso di trattamento

Parte di lavorazione: Cuscinetto di energia eolica, Rib dell'anello interno
Dimensione di lavorazione: 2750mm
Materiale: 42CrMo4
Durezza del cuscinetto: 58-63 HRC
Rasatura superficiale: Ra 0,4
Tipo di inserimento:BN-H200 RNGN090300
Modo di lavorazione:sgrossatura
Parametro di lavorazione: Vc=190m/min Fr=0.32mm/r, Ap=0.6-0.7mm
Modo di lavorazione: Finitura
Parametro di lavorazione: Vc=215m/min, Fr=0.2mm/r, ap=0.2mm

	Parte di lavorazione: Cuscinetto di energia eolica, Circuito dell'anello esterno
	Dimensione di lavorazione: 2750mm
	Materiale: 42CrMo4
	Durezza del cuscinetto: 58-63 HRC
	Tipo di inserimento:BN-H200 RNGN090300
	Modo di lavorazione:sgrossatura
	Parametro di lavorazione: Vc=190m/min, Fr=0.43mm/r, Ap=1mm
	Modo di lavorazione: Finitura
	Parametro di lavorazione: Vc=260m/min, Fr=0.2mm/r, ap=0.1mm

I cuscinetti trattati termicamente, come i cuscinetti delle turbine eoliche, i cuscinetti metallurgici e le unità dei cuscinetti del mozzo ruota, hanno generalmente una durezza superiore a HRC50, che pone elevate esigenze sulla resistenza all'usura e sulla durata dell'utensile.

I cuscinetti su larga scala, quali i cuscinetti delle turbine eoliche, hanno grandi diametri. Dopo il trattamento termico, il margine di lavorazione è 2-6mm e il margine di lavorazione è irregolare. Inoltre, ci sono fori di olio nella scanalatura lunare della corsia esterna dell'anello della parte di lavorazione. L'utensile ha bisogno di una buona resistenza agli urti e tenacità. Si romperà facilmente. Allo stesso tempo, i cuscinetti hanno requisiti più elevati di precisione e rugosità superficiale. Ad esempio, la tolleranza di precisione del radiante della pista del cuscinetto della turbina eolica è 0,08 e la rugosità superficiale della pista è Ra0,4.

Con lo sviluppo continuo dell'industria moderna degli utensili, il materiale BN-H200 dell'utensile del nitruro di boro cubo (CBN) sviluppato dall'industria dei materiali super duri risolve efficacemente il problema del bea difficile
