Rotoli speciali PCD Tools

Nome completo: Mill Rolls Inserti speciali diamantati, Inserti in CBN per rulli fresa

Materiali di lavorazione: inserti in carburo di tungsteno

Strumenti consigliati: Utensile per scanalatura PCD, Strumenti per incisione PCD, Arbor, Block, Inserti in CBN solido RCGX, Inserti in PCD RCGX

Clicca sulla consulenza

Descrizione del prodotto

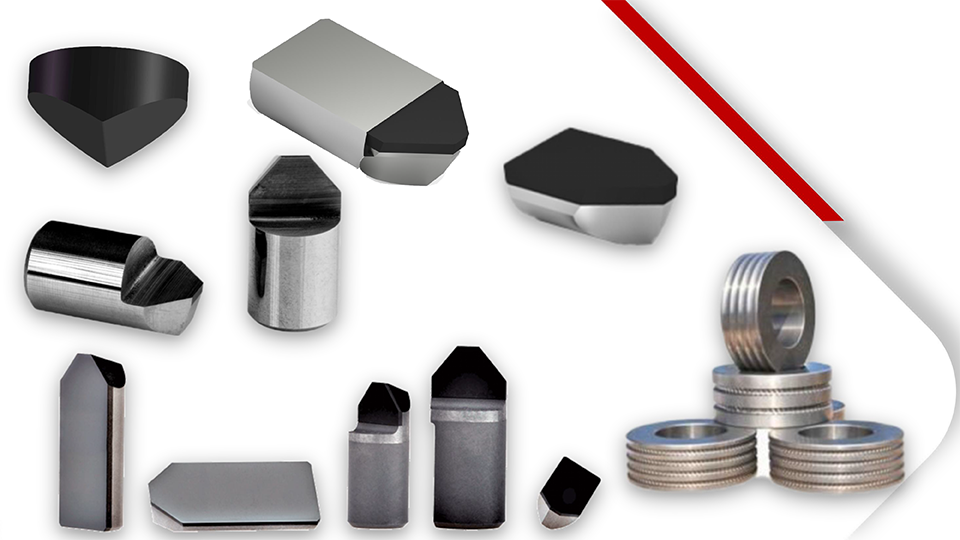

Utensili speciali in PCD per rulli da mulino in carburo di tungsteno

Anello dei rulli del mulino in carburo di tungsteno (WC / TC Mill Rolls). La durezza può raggiungere HRA78~95.

I metodi di processo dei rulli del mulino in carburo di tungsteno sono principalmente tornitura e rettifica, fresatura a mezzaluna (nervature di incisione), scritte.

Per la tornitura, consigliamo di lavorare con due utensili per materiali. Se la durezza dei rulli di arbide è ≤ HRA88, è meglio utilizzare inserti in CBN solido.

Se la durezza degli utensili in carburo di tungsteno > HRA 88, gli utensili PCD sono migliori.

I seguenti sono principalmente gli inserti PCD RCGX, PCD Notchining Tools, PCD Engraving tools e Alock, Block.

Utensile PCD - Tipo RCGX V / Y

Disegno	Tipo	Dimensione				Immagine
Disegno	Tipo	L(mm)	φI.C(mm)	S(mm)	r(mm)	Immagine
	RCGX060300 V / Y		6.35	3.18
	RCGX060400 V / Y		6.35	4.76
	RCGX060500 V / Y		6.35	5.56
	RCGX060600 V / Y		6.35	6.35
	RCGX090300 V / Y		9.525	3.18
	RCGX090700 V / Y		9.525	7.94
	RCGX120400 V / Y		12.7	4.76
	RCGX120700 V / Y		12.7	7.94
	RCGX151000 V / Y		15.875	10
	RCGX191000 V / Y		19.05	10

Utensile per scanalatura PCD

Disegno	Numero d'ordine.	Dimensione(mm)				Immagine
Disegno	Numero d'ordine.	φD	c	L	α	Immagine
	φ20.44.06*80°	2	0.4	4.06	80
	φ2.50.55.2*80°	2.5	0.5	5.2	80
	φ3.00.65.5*80°	3	0.6	5.5	80
	φ3.20.66.2*85°	3.2	0.6	6.2	85
	φ4.00.67.53*80°	4	0.6	7.53	80
	φ4.00.77.83*70°	4	0.7	7.83	70
	φ4.00.89.55*80°	4	0.8	9.55	80
	φ4.00.77.98*80°	4	0.7	7.98	80
	φ4.00.89.68*80°	4	0.8	9.68	80
	φ4.00.910.8*80°	4	0.9	10.8	80
	φ5.00.77.5*80°	5	0.7	7.5	80
	φ6.00.99.0*80°	6	0.8	9	80
	φ7.00.811.0*80°	7	0.8	11	80
	φ8.00.812.0*80°	8	0.8	12	80

Strumenti di incisione PCD

Disegno	Numero d'ordine.	stinco D/ d1h7	Lunghezza/ L	Angolo/ Er	la larghezza /B	Immagine
	φ6.05070°*0.3	6	50	70	0.3
	φ6.05070°*0.5	6	50	70	0.5
	φ6.05090°*0.3	6	50	90	0.3
	φ6.05090°*0.5	6	50	90	0.5
	φ8.05070°*0.3	8	50	70	0.3
	φ8.05070°*0.5	8	50	70	0.5
	φ8.05090°*0.3	8	50	90	0.3
	φ8.05090°*0.5	8	50	90	0.5

Arbor Titolare Mandrino

Disegno	Numero d'ordine.	Dimensione(mm)					Immagine
Disegno	Numero d'ordine.	D1	D2	D3	L1	L2	Immagine
	N4	4	2	16	4.06	35
	N6	4.5	2.5	16	5.22	35
	N8	5	3	16	5.5	37
	N9	6	3	16	6	37
	N10	6	3.2	16	6.8	41
	N12	7.3	4	16	8	56
	N13	8	4.5	16	9	56
	N14	8.8	5	16	9.5	56
	N16	10.4	5	18	11	65
	N18	12	6	18	12	65
	N20	13.5	6	18	14	65
	N22	15.2	6	20	16	66

Blocco

Disegno	Tipo	R1	R2	R3	R4	Immagine
	6#	1.9	1.8	1.9	1.8
	8#	2.5	2.25	2.5	2.25
	10#	3	3	3	3.1
	12#	3.75	3.8	3.5	4.3
	14#	4.5	4.5	4.5	4.3
	16#	5	5.05	5	5.05
	18#	6	6	6	6
	20#	6.9	6.9	6.9	6.9
	22#	7.6	7.6	7.6	7.6
	25#	8.8	8.8	8.8	9
	28#	10.15	10.15	10.15	10.15
	32#	11.6	11.6	11.6	11.6
	36#	13.15	13	13.15	13.15
	40#	14.5	14.5	14.5	14.5
	50#	18.6	18.6	18.6	18.6
