Inserti PCBN

Nome completo: inserti PCBN, inserti per tornitura/taglio PCBN, inserti in nitruro di boro cubico policristallino

Tipo di lavorazione: finitura, semifinitura

Durezza di lavorazione: superiore a HRC45

Materiali di lavorazione: materiale in acciaio temprato, ghisa grigia, ecc.

Lavorazione continua e intermittente

Descrizione del prodotto

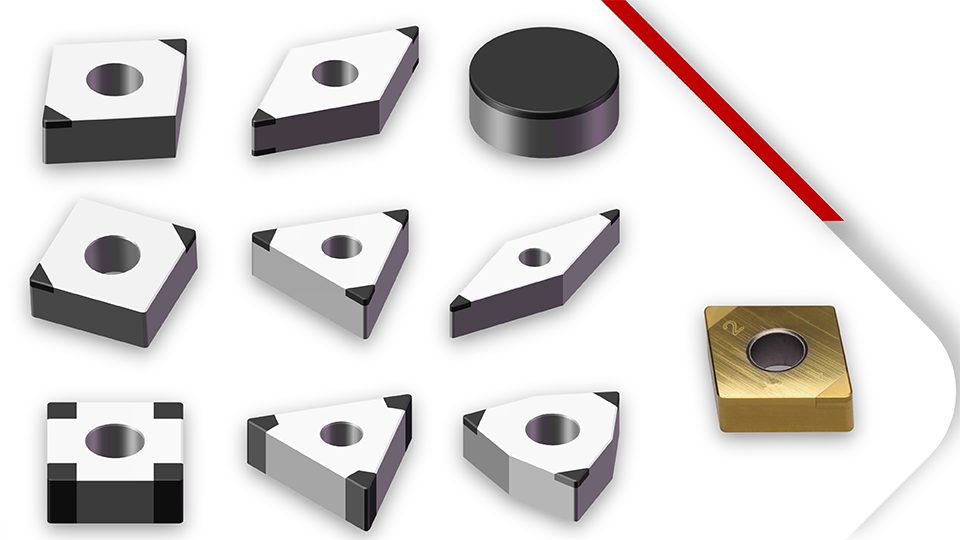

Halnn Brasatura inserti PCBN Tipi ISO

Inserti PCBN brasati CNGA-4SInserti PCBN brasati DNGA-4SInserti PCBN brasati  TNGA-6SInserti PCBN brasati  WNGA-6SInserti PCBN brasati VNGA-4SInserti PCBN brasati SNGA-4S

CNGA-4S

DNGA-4S

TNGA-6S

WNGA-6S

VNGA-4S

SNGA-4S

Inserti PCBN brasati CCGW-2SInserti PCBN brasati TCGW-3SInserti PCBN brasati VCGW-2S


CCGW-2S

TCGW-3S

VCGW-2S





Inserti Halnn PCBN Tipi ISO

Inserti PCBN CNGA-2SInserti PCBN SNGA-2SInserti PCBN TNGA-3SInserti PCBN DNGA-2SInserti PCBN WNGA-3SInserti PCBN CNGA-4S

CNGA-2S

SNGA-2S

TNGA-3S

DNGA-2S

WNGA-3S

CNGA-4S

Inserti PCBN SNGA-4SInserti PCBN TNGA-6SInserti PCBN DNGA-4SInserti PCBN WNGA-6SInserti PCBN DCGW-1SInserti PCBN TPGN-1S

SNGA-4S

TNGA-6S

DNGA-4S

WNGA-6S

DCGW-1S

TPGN-1S

Inserti PCBN VNGA-2SInserti PCBN VBGW-2SInserti PCBN TCGW-3SInserti PCBN DCGW-2SInserti PCBN CCGW-2SInserti PCBN VNGA-4S

VNGA-2S

VBGW-2S

TCGW-3S

DCGW-2S

CCGW-2S

VNGA-4S

Inserti PCBN VCGW-2SInserti PCBN SPGN-1SInserti PCBN TCGW-3SRivestimento PCBN inserto  Rivestimento PCBN inserto

VCGW-2S

SPGN-1S

TPGW-3S

Rivestimento PCBN

Rivestimento PCBN




Inserti Halnn CBN con rompitruciolo

Inserti in CBN con rompitrucioloInserti in CBN con rompitrucioloInserti in CBN con rompitrucioloInserti in CBN con rompitruciolo

Eccellenti prestazioni di rottura del truciolo, evitano l'avvolgimento del truciolo sui pezzi o sull'utensile, garantendo una buona qualità della superficie e la durata dell'utensile.

Inserti Halnn CBN con rompitruciolo  Inserti Halnn CBN con rompitruciolo   Inserti CBN senza stato di elaborazione rompitruciolo   Inserti CBN con stato di lavorazione rompitruciolo

                                                                        Senza rompitruciolo         Con Rompitruciolo

                                                        Trucioli diversi con la stessa condizione di taglio con inserti in CBN con o senza rompitruciolo



Inserto Halnn CBN con tergicristallo

A parità di avanzamento si ottiene una maggiore qualità della superficie.

Con la stessa rugosità, può essere utilizzato per avanzamenti di grandi dimensioni, ridurre il tempo su ciascun componente, migliorare l'efficienza del processo.

Nota: può essere utilizzato per la lavorazione di profili, adatto per tornio CNC con elevata rigidità.

Inserto Halnn CBN con tergicristallo  Halnn CBN inserisce il disegno della punta comune      Halnn CBN inserisce il disegno della punta del tergicristallo          Halnn CBN inserisce il disegno della punta del tergicristallo

       Tergicristallo                   Suggerimento comune                Punta del tergicristallo (alta qualità della superficie)         Punta del tergicristallo (avanzamento elevato, alta efficienza)



Inserti Halnn PCBN Parametri di taglio per riferimento

Materiali di lavorazione

Tipo di lavorazione

Parametri di taglio consigliati

Grado inserto CBN

Velocità di taglio VC (m/min)

Profondità di taglio ap (mm)

Avanzamento Fr(mm/giro)

Ghisa ad alta durezza (Durezza: HRC35-68)

Finitura

60-200

≤1

0.05-0.35

BN-K10, BN-H10

Acciaio temprato (durezza≥HRC45)

Finitura

90-250

≤1

0.05-0.35

BN-H20, BN-H11, BN-H05, BN-H10, BN-H21

Ghisa grigia

Finitura

600-2000

≤1

0.05-0.3

BNK30, BN-K20, BN-K10



Grado per inserti Halnn PCBN

Inserti Grado

Materiali adatti

Tipo di lavorazione

Applicazioni tipiche

BN-H11

Acciaio rinforzato

Semifinitura, Finitura

Cuscinetti, ingranaggi, albero del cambio, stampo temprato

BN-H20

Acciaio temprato, altri materiali di difficile lavorazione

Semifinitura, Finitura

Ingranaggi in acciaio temprato, stampi, ecc

BN-K20

ghisa grigia

Semifinitura, Finitura

Disco freno, motore in ghisa, cambio

BNK30

Ghisa grigia, lega a base di ferro

Semifinitura, Finitura

Disco freno, tamburo freno, motore in ghisa, cambio

BN-H05

Acciaio rinforzato

Finitura

Ingranaggi, albero di trasmissione, cuscinetti

BN-H10

Acciaio temprato, ghisa ad alta resistenza

Finitura

Cuscinetti, Ingranaggi, Albero Ingranaggi, Componente ad alta durezza

BN-K50

Metallurgia delle polveri

Finitura

Metallurgia delle polveri Sede della valvola

BN-H21

Acciaio rinforzato

Finitura

Cuscinetti, ingranaggi, albero del cambio, stampo, ecc.

BN-K10

Ghisa grigia, metallurgica delle polveri

Finitura

Anello sede valvola; Alesaggio del cilindro del motore; Parti di metallurgia delle polveri

BN-H05 C25

Acciaio rinforzato

Finitura

Cuscinetti, ingranaggi, albero del cambio, stampo, ecc

BN-H10 C25

Acciaio rinforzato

Finitura

Cuscinetti, Ingranaggi, Albero Ingranaggi, Componenti ad alta durezza

BN-H21 C25

Acciaio rinforzato

Finitura

Cuscinetti, ingranaggi, albero del cambio, stampo, ecc



Caratteristiche degli inserti Halnn PCBN

Inserti Grado

legante

Contenuto CBN(%)

Granularità (μm)

Durezza (HV)

BN-H05

TIN

45

≤1

2700-2800

BN-H10

TIN

50

≤1

2700-2800

BN-H21

AL, TINC

60

1-2

2600-2800

BN-K10

Ti, Co

95

≤2

3300-3500

BN-K50

Co

85

≤2

3300-3500

BN-H11

TIN

70

2-4

2800-3000

BN-H20

TIC

80

2-4

3100-3300

BN-K20

TIC

95

2-4

3400-3600

BNK30

Si, TIC

97

2-4

3400-3600



Inserti Halnn PCBN Condizioni di taglio

Contenuto CBN

Inserti Grado

Profondità di taglio

Condizione

Alto contenuto

BNK30

≤1.5mm

Continuo

BN-K50

0.5mm

Continuo

BN-K10

0.5mm

Continuo

Basso contenuto

BN-H20

≤1mm

Semi-interruzione

BN-H11

≤1mm

Continuo

BN-H05

0.2mm

Continuo

BN-H10

0.5mm

Continuo~Semi-Interrutto

BN-H21

0.5mm

Semi-interruzione~Interruzione Pesante

BN-H05 C25

0.2mm

Continuo

BN-H10 C25

0.5mm

Continuo~Semi-Interrutto

BN-H21 C25

0.5mm

Semi-interruzione~Interruzione Pesante
