Nome completo: inserti in CBN solido, inserti in nitruro di boro cubico, utensili in CBN solido
Tipo di lavorazione: sgrossatura, finitura
Durezza di lavorazione: HRC35-68
Materiali di lavorazione: ghisa/acciaio fuso ad alta durezza, acciaio temprato, ghisa grigia, metallurgia delle polveri, ecc.
Lavorazione continua e intermittente

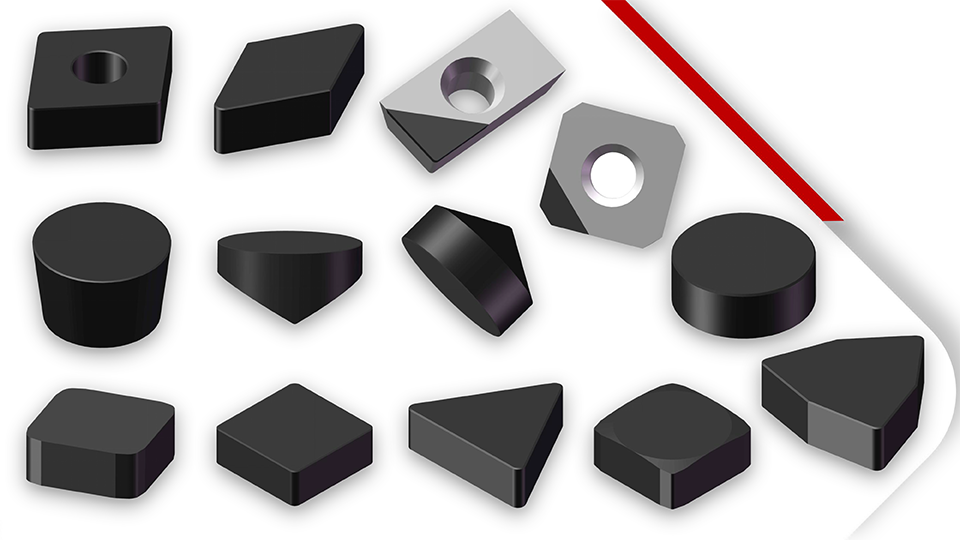

Inserti Halnn in CBN solido Tipi ISO
RNMN/RNGN | SNMN/SNGN | CNMN/CNGN | TNMN/TNGN | WNMN/WNGN | RCMN |
SCGN | RCMX/RCGX-V | RCMX/RCGX-Y | DNMN | WNMA/WNGA | SNMA/SNGA |
CNMA/CNGA | TNMA/TNGA | CNML | RCMO | CNMO | TNMO |
RCMS | DNML | RNMN/RNGN ( Singolo viso pieno) | RNMS |
Inserti per fresatura in CBN
SNFN | CNFN | RNFN | SNEN | SNEX | RNEN |
OPHN | RDMW | APMT | SEET | Inserti di fresatura speciali per viti a ricircolo di sfere |
Grado per inserti Halnn CBN
Grado inserti | Materiali adatti | Tipo di lavorazione | Applicazioni tipiche |
BN-K1 | Ghisa refrigerata, ghisa Hi-Ni-Cr e ghisa in lega ad alto cablaggio | Sgrossatura | Ghisa in lega, pompa per liquami, getti resistenti all'usura |
BN-S10 | Acciaio ad alta velocità | Sgrossatura | Rotoli HSS |
BN-S20 | Acciaio temprato, Acciaio resistente al calore e all'abrasione, Acciaio ad alto contenuto di manganese | Sgrossatura, Semifinitura | Rulli HSS, viti a ricircolo di sfere, cuscinetti eolici |
BN-S200 | Acciaio Temprato, Superlega | Finitura | Cuscinetti di energia eolica |
BN-S300 | Ghisa grigia | Sgrossatura, Finitura | Disco freno, motore in ghisa, cambio, camicia del cilindro |
BDN80 | Lega a base di Ni, Lega di stellite, Superlega | Sgrossatura, Finitura | Disco turbina aeronautico, parti in lega a base di Ni |
BNK30 | Ghisa grigia, lega a base di ferro | Semifinitura, Finitura | Disco freno, tamburo freno, motore in ghisa, cambio |
BN-H10 | Acciaio temprato, ghisa ad alta resistenza | Finitura | Cuscinetti, Ingranaggi, Albero Ingranaggi, Componente ad alta durezza |
BN-H21 | Acciaio rinforzato | Finitura | Cuscinetti, ingranaggi, albero del cambio, stampo, ecc. |
BN-K10 | Ghisa grigia, metallurgica delle polveri | Finitura | Anello sede valvola; Alesaggio del cilindro del motore; Parti di metallurgia delle polveri |
Inserti Halnn CBN Parametri di taglio per riferimento
Materiali di lavorazione | Tipo di lavorazione | Parametri di taglio consigliati | Grado inserto CBN | ||
Velocità di taglio VC (m/min) | Profondità di taglio ap (mm) | Avanzamento Fr(mm/giro) | |||
Ghisa ad alta durezza (Durezza: HRC35-68) | Sgrossatura | 35-120 | 1-10 | 0.15-1.0 | BN-K1 |
Finitura | 60-200 | ≤1 | 0.05-0.35 | BN-K10,BN-H10 | |
Acciaio temprato (durezza≥HRC45) | Sgrossatura | 50-150 | 1-10 | 0.1-0.5 | BN-S10, BN-S20 |
Finitura | 90-250 | ≤1 | 0.05-0.35 | BN-H10,BN-H21,BN-S200 | |
Ghisa grigia | Sgrossatura | 400-1200 | 1-10 | 0.2-1.0 | BN-S300 |
Finitura | 600-2000 | ≤1 | 0.05-0.3 | BNK30,BN-K10 |
Caratteristiche degli inserti Halnn CBN
Grado inserti | legante | Contenuto CBN(%) | Granularità (μm) | Durezza (HV) |
BN-K1 | TIC | 90 | 8-12 | 3000-3250 |
BN-S10 | AL, TiN | 80 | 4-10 | 3100-3300 |
BN-S20 | TIN | 76 | 4-6 | 2900-3100 |
BN-S200 | TIN | 60 | 2-4 | 2800-3000 |
BN-S300 | AL, TIC | 97 | 4-6 | 3400-3600 |
BN-H10 | TIN | 50 | ≤1 | 2700-2800 |
BN-H21 | AL, TINC | 60 | 1-2 | 2600-2800 |
BN-K10 | Ti, Co | 95 | ≤2 | 3300-3500 |
BNK30 | Si, TIC | 97 | 2-4 | 3400-3600 |
Inserti Halnn CBN Condizioni di taglio
Contenuto CBN | Grado inserti | Profondità di taglio | Condizione |
Alto contenuto | BN-K1 | 1-10mm | Interrompere-Continuo |
BN-S300 | ≤2mm | Continuo | |
BNK30 | ≤1.5mm | Continuo | |
BN-K10 | ≤0.5mm | Continuo | |
Alto contenuto | BN-S20 | 1-10mm | Interrompere-Continuo |
BN-S200 | ≤1mm | Continuo | |
BN-H10 | ≤0.5mm | Continuo~Semi-Interrutto | |
BN-H21 | ≤0.5mm | Semi-interruzione~Interruzione pesante |
