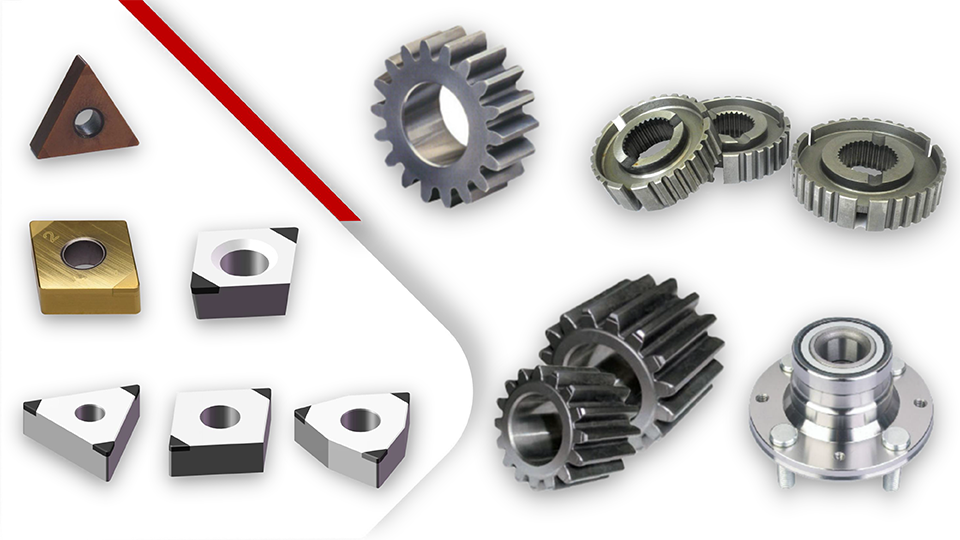

Inserti in acciaio temprato di finitura

Nome completo: finitura tornitura di acciaio ad alta durezza

Materiali di lavorazione: Acciaio temprato, Acciaio ad alta durezza, Acciaio per cuscinetti, Acciaio per stampi

Pezzo in lavorazione: ingranaggio, cuscinetto

Utilizzando il tipo di inserti: CNGA, DNGA, CCGW, TNGA

Modo di elaborazione: finitura di tornitura

Clicca sulla consulenza

Inserti PCBN in acciaio temprato, acciaio temprato per tornitura continua Consiglia gli utensili per inserti da taglio PCBN

Grado	Materiale di processo	Condizione	Materiale di processo	Pezzo in lavorazione
BN-H11	Continuo	Semifinitura, Finitura	Acciaio indurito	Cuscinetti, ingranaggi, albero del cambio, stampo temprato
BN-H20	Semi-Interruzione	Semifinitura, Finitura	Acciaio indurito	Ingranaggi in acciaio temprato, stampi, ecc
BN-H05	Continuo	Finitura	Acciaio indurito	Ingranaggi, albero di trasmissione, cuscinetti
BN-H10	Continuo, Semi-Interruzione	Finitura	Acciaio indurito, Ghisa ad alta resistenza	Cuscinetti, Ingranaggi, Albero Ingranaggi, Componente ad alta durezza
BN-H21	Semi-Interruzione, Pesante interrotto	Finitura	Acciaio indurito	Cuscinetti, ingranaggi, albero del cambio, stampo, ecc.
BN-H05 C25	Continuo	Finitura	Acciaio indurito	Cuscinetti, ingranaggi, albero del cambio, stampo, ecc
BN-H10 C25	Continuo, Semi-Interruzione	Finitura	Acciaio indurito	Cuscinetti, Ingranaggi, Albero Ingranaggi, Componenti ad alta durezza
BN-H21 C25	Semi-Interruzione, Pesante interrotto	Finitura	Acciaio indurito	Cuscinetti, ingranaggi, albero del cambio, stampo, ecc

Casi applicativi

Condizione di lavorazione: tornitura continua
Materiali e durezza: 20CrMnTi, HRC58~62
Inserisci modello: BN-H05 CNCA120408
Condizione di taglio: Ap=0,1 mm, Fr=0,1 mm/giro, Vc=180 m/min
Taglio a secco
Inserisci materiali	Rugosità	Vita utensile
Altro PCBN	Ra1.0	550 (pz/tagliente）
Halnn BN-H05	Ra≤0.8	800 (pz/tagliente）
Halnn BN-H05 C25(Rivestimento PCBN)	Ra≤0.8	1200 (pz/tagliente）

Condizione di lavorazione: tornitura continua
Materiali e durezza: foro interno per ingranaggi 20CrMnTi, HRC58-62
Inserto selezionato: BN-H05 CNGA120408
Condizione di taglio: ap=0,1 mm, Fr=0,1 mm/giro, Vc=180 m/min
Taglio a secco
Inserisci materiali	Rugosità	Vita utensile
Halnn BN-H05	≤Ra0.8	800 pezzi
Altro marchio PCBN	Ra1.0	550 pezzi

Condizione di lavorazione: foro interno di tornitura semi-interruzione
Materiali e durezza: ingranaggi 20CrMnTi, HRC58~62
Inserisci selezionato: BN-H10 CCGW09T304
Condizione di taglio: ap=0,25 mm, Fr=0,08 mm/giro, Vc=135 m/min, taglio a secco
Materiali da taglio	VC	Vita utensile	Efficienza
Halnn BN-H10	135m/minuto	1000 pezzi	Migliorato 22%
Altro PCBN	110m/minuto	600 pezzi	----

Condizione di lavorazione: Condizione di tornitura interrotta pesante
Materiali e durezza: ingranaggio 20CrMnTi, HRC58-62
Inserto selezionato:BN-H21 WNGA080404
Condizione di taglio: Ap= 0,15 mm, Fr= 0,1 mm/giro, Vc= 117 m/min
Taglio a secco
Inserisci selezionato	Vita utensile	Modalità fallimento
Halnn BN-H21	600 pezzi	Usura normale
Altro PCBN	100 pezzi	Danno rotto
