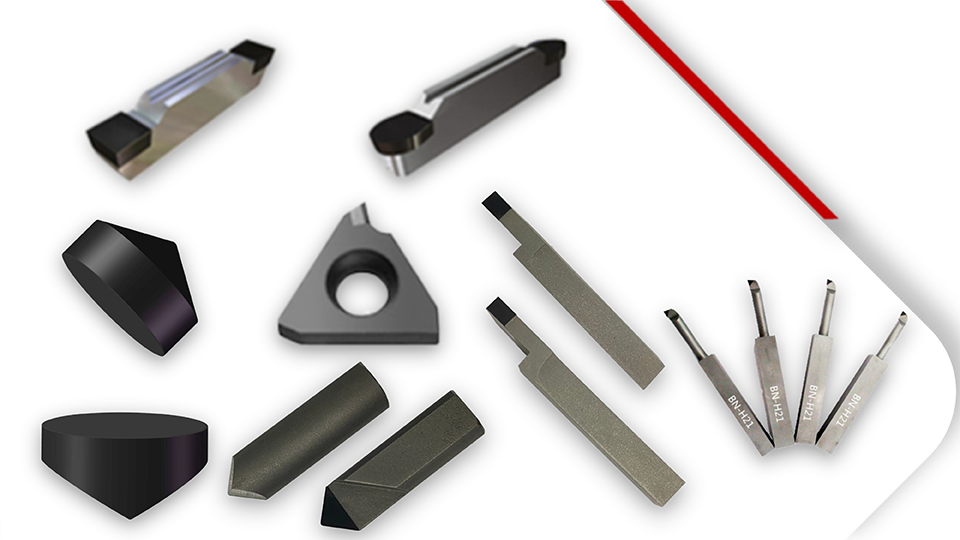

Utensili per alesatura/scanalatura CBN

Nome completo: utensili per scanalatura CBN, utensili per barenatura CBN, inserti per barenatura CBN

Settore applicativo: automobili, compressori di aria condizionata, ecc.

Materiale di lavorazione: ghisa, acciaio temprato, metallurgia delle polveri e altri metalli ferrosi

Parti di lavorazione: scanalature esterne, scanalature terminali, scanalature fori interni

Clicca sulla consulenza

Descrizione del prodotto

Vantaggi degli utensili Halnn CBN per scanalatura/alesatura

1. Supporta vari personalizzati non standard.

2. I prodotti standard vengono consegnati rapidamente.

3. Alta efficienza di elaborazione.

4. Eccellente resistenza all'abrasione

Utensili standard per scanalatura/alesatura in CBN

Disegno	Codice Ordine	Taglio Bordi	Dimensione（mm）		Immagine
Disegno	Codice Ordine	Taglio Bordi	W	R	Immagine
	MRGN200-R1.0	1, 2	2	1.0
	MRGN300-R1.5	1, 2	3	1.5
	MRGN400-R2.0	1, 2	4	2.0
	MRGN500-R2.5	1, 2	5	2.5
	MRGN600-R3.0	1, 2	6	3.0
	MGGN200-02	1, 2	2	0.2
	MGGN250-02	1, 2	2	0.2
	MGGN300-02, 04, 08	1, 2	3	02, 04, 08
	MGGN400-02, 04, 08	1, 2	3	02, 04, 08
	MGGN500-02, 04, 08	1, 2	3	02, 04, 08
	MGGN600-02, 04, 08	1, 2	4	02, 04, 08

Disegno	Codice Ordine	Taglio Bordi	Dimensione（mm）					Immagine
Disegno	Codice Ordine	Taglio Bordi	ΦI.C	S1	W	La	r	Immagine
	TGR/L-1.25	1, 2, 3	12.7	4.76	1.25	2.5	0.2
	TGR/L-1.50	1, 2, 3			1.50	3.9
	TGR/L-2.00	1, 2, 3			2.00	3.9
	TGR/L-2.50	1, 2, 3			2.50	5.4	0.3
	TGR/L-3.00	1, 2, 3			3.00	5.4	0.3
	TGR/L-3.50	1, 2, 3			3.50	5.4	0.4
	TGR/L-4.00	1, 2, 3			4.00	5.4	0.4

Nota: gli inserti per scanalatura e il corrispondente portautensile possono essere offerti in base ai requisiti dimensionali, si prega di compilare il seguente modulo, quindi è possibile ottenere le soluzioni e il preventivo. Per quanto riguarda i materiali degli inserti selezionati, è possibile consultare il nostro ingegnere.

Forma	Articolo	Contenuto
	Larghezza lama CW（mm）
	Raggio lama R（mm）
	Materiali di lavorazione
	Profondità della scanalatura H（mm）
	Parte di lavorazione	a. Scanalatura cilindrica b. Scanalatura interna c. Scanalatura della superficie di estremità
	Lunghezza portautensili*Quadrato（mm）

Utensili per scanalatura/alesatura in CBN non standard

I clienti forniscono i requisiti di disegno, Halnn fornirà servizi personalizzati

Codice Ordine	Dimensione（mm）				Disegno
Codice Ordine	L	W	H	R	Disegno
HG01-1.0	70	1.0	12	0.1, 0.2, 0.3
HG01-1.5	70	1.5	15	0.1, 0.2, 0.3
HG01-2.0	70	2.0	18	0.1, 0.2, 0.3
HG01-2.5	70	2.5	20	0.1, 0.2, 0.3

Codice Ordine	Dimensione（mm）						Disegno
Codice Ordine	L	B	W	a1	a2	H	Disegno
HG02-4.0	70	1.575	4	7°30′	15°±5′	12, 15, 18, 20
HG02-5.0	70	2.058	5	7°30′	15°±5′	12, 15, 18, 20

Utensili per scanalatura/alesatura in CBN

Disegno	Tipo	Dimensione（mm）
Disegno	Tipo	F	A	B	R	L	L1
	1.5mm	1.5	φ6	5.7	0.2	50	8
	2mm	2	φ6	5.7	0.2	50	10
	2.5mm	2.5	φ6	5.7	0.2	50	10

Disegno	Codice Ordine	Dimensione（mm）
Disegno	Codice Ordine	W	H	L	E	R
	HTW10-30°-R/L	10	10	80	0	0.2-0.5
	HTW13-30°-R/L	13	13	100	4
	HTW16-30°-R/L	16	16	120	4

Disegno	Codice Ordine	Dimensione（mm）
Disegno	Codice Ordine	W	H	L	R
	HTW10-N	10	10	80	0.3-0.5
	HTW13-N	13	13	100
	HTW16-N	16	16	120

Taglierina interna ad alta precisione (speciale per piccoli fori)

Codice Ordine	Dimensione（mm）					Disegno
Codice Ordine	φD	h	H	L	E	Disegno
HBφ4-N	4	3	3.5	16	2
HBφ5-N	5	3.5	4	20	2.5
HBφ6-N	6	4	5	25	3
HBφ8-N	8	6	7	35	4
HBφ10-N	10	7	9	50	5
