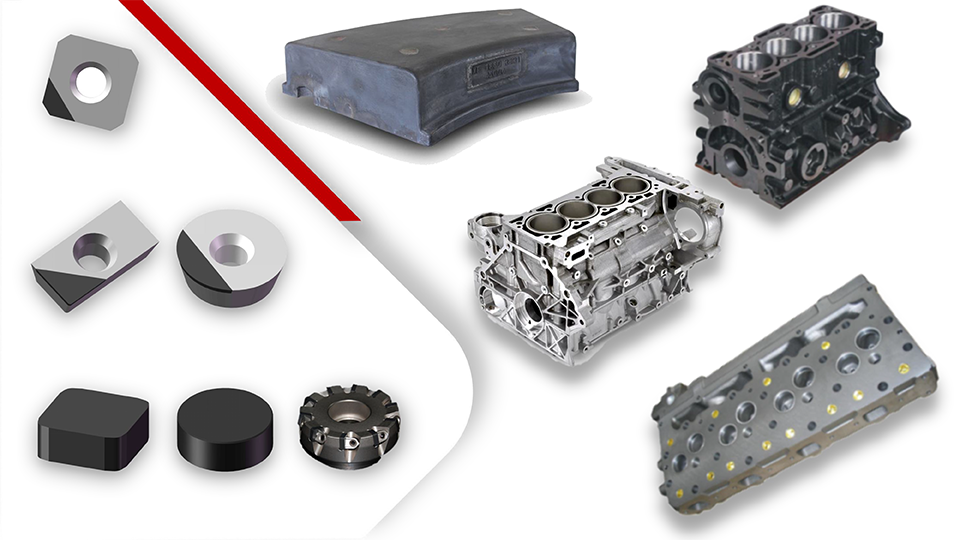

Fresatura di inserti in ghisa CBN

Nome completo: Fresatura di inserti in CBN in ghisa

Gamma di durezza di lavorazione: HRC35-HRC68, HT200/250

Materiali di lavorazione: ghisa refrigerata, ghisa altolegata, ghisa resistente all'usura, lega resistente al calore, acciaio ad alto contenuto di manganese, ghisa grigia, lega sinterizzata a base di ferro, ecc.

Tipo di lavorazione: fresatura di sgrossatura e fresatura di finitura

Possibilità di lavorazione continua e interrotta

Clicca sulla consulenza

Descrizione del prodotto

Consiglia fresatura Inserti in ghisa CBN


SNFN	CNFN	RNFN	SNEN	SNEX	RNEN

OPHN	RDMW	APMT	SEET

Fresatura Taglierine/Serie di titolari

φ63 Fresatura taglierina φ125 Fresatura taglierina φ160 Fresatura taglierina

Diametro 63 Diametro 125 Diametro 160

Nota: i clienti forniscono requisiti di disegno o dimensione, Halnn fornirà servizi personalizzati.

Campi di applicazione

Materiale: ghisa ad alto contenuto di cromo, ghisa dura al nichel, lega di cromo ad alto contenuto di nichel, ghisa refrigerata, ghisa bianca, ecc.;

Industria: macchine edili, macchine per l'industria pesante, apparecchiature elettriche, macchine minerarie e altre industrie;

Pezzo in lavorazione: pompa per liquami, girante, camicia, frantoio a cono, ecc.;

Parametri di taglio

Materiale di lavorazione	Parametri di taglio consigliati			Grado inserto CBN
Materiale di lavorazione	Velocità di taglio VC (m/min)	Profondità di taglio ap (mm)	Avanzamento Fr(mm/giro)	Grado inserto CBN
Ghisa ad alta durezza (HRC35-68)	35-120(Fresatura di sgrossatura)	1-4	0.15-0.45	BN-K1
Ghisa ad alta durezza (HRC35-68)	60-180(Fresatura di finitura)	≤1	0.05-0.35	BN-K1
Ghisa grigia	450-2000(Fresatura di finitura)	≤1.5	0.05-0.3	BN-S300, BN-S200, BNK30

Casi applicativi

Pezzo: Piastra di rivestimento
Materiale: Ghisa ad alto tenore di cromo
Tipo di inserto: BN-K1 SNFN120712
Parametri di taglio: N=85r/min, Fr=0.4mm/giro, ap=3mm
Metodo di lavorazione: taglio a secco

Pezzo: Blocco motore
Materiale: FC250 (HB170 ~ 210)
Tipo di inserto: BN-S300 SNEN090308
Parametri di taglio: Vc=1700 m/min, ap=0,3 mm, fz =0,12 mm/giro
Metodo di lavorazione: taglio a secco
Grado inserto	Velocità di alimentazione	Durata utensile/lama
Halnn BN-S300	3670mm/minuto	85 pezzi
Alcuni marca CBN	3670mm/minuto	80 pezzi
