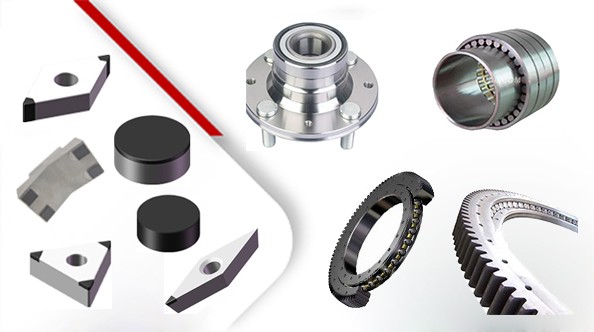

Inserti speciali del cuscinetto ad alta durezza

Nome completo: Inserti speciali CBN/PCD che sopportano alta durezza

Tipo di inserzioni: RNGN, RNMN, RCGX, RCMN, TNGA, CNGA, DNGA, WNGA, VCGW, blocco del puntone del cuscinetto del diamante

Durezza di lavorazione: Sopra HRC45

Materiale di lavorazione: acciaio temprato, acciaio ad alta durezza, acciaio cuscinetto, 42CrMo4, metallurgia delle polveri, materiali compositi e così via.

Modo di lavorazione: sgrossatura, finitura

Lavorazione continua, lavorazione interrotta leggera, lavorazione interrotta; Finitura, sgrossatura

Clicca sulla consulenza

Descrizione del prodotto

Durezza dell'ingranaggio: superiore a 45 HRC

Raccomanda gli inserti: Inserti PCBN, Inserti PCD, Inserti CBN solidi, Inserti CBN solidi Full Face, Inserti CBN composti

Processo continuo: Lavorazione continua, lavorazione interrotta leggera, lavorazione interrotta; Finitura, sgrossatura

Materiali del cuscinetto: acciaio temprato, acciaio ad alta durezza, acciaio cuscinetto, 42CrMo4, metallurgia delle polveri, materiali compositi e così via.

Tipo di cuscinetto: Cuscinetti di potenza eolica, cuscinetti industriali, cuscinetti metallurgici, unità cuscinetto del mozzo della ruota,

Industria dei cuscinetti: Industria eolica, industria automobilistica, industria dei trasporti, ecc.

Raccomanda inserti


Inserti RNGN CBN	RNMN inserti in CBN	Inserti in CBN RCMX-V	Inserti in CBN RCMN	Inserti DNGA CBN

Inserti in CBN WNGA	Inserti CBN CNGA	Inserti TNGA CBN	Inserti PCD VCGW	Blocco del puntone del cuscinetto del diamante

Consiglia il grado

Grado	Tipo di processo	AP	Condizione di processo	Acciaio da processo
BN-H200	Sgrossatura, Finitura	1mm--10mm	Continuo - Luce Interruzione	Acciaio
BN-S200	Sgrossatura, Finitura	1mm--10mm	Continuo - Luce Interruzione	Acciaio
BN-H20	Finitura	≤1mm	Continuo - Luce Interruzione	Acciaio
BN-H11	Finitura	≤1mm	Continuo	Acciaio
BN-H50	Finitura	≤0.5mm	Continuo - Luce Interruzione	Acciaio e metallurgia delle polveri
BN-H05	Finitura	≤0.2mm	Continuo	Acciaio
BN-H10	Finitura	≤0.5mm	Continuo - Luce Interruzione	Acciaio
BN-H21	Finitura	≤0.5mm	Interruzione - interruzione pesante	Acciaio
BN-H05 C25	Finitura	≤0.2mm	Continuo	Acciaio
BN-H10 C25	Finitura	≤0.5mm	Continuo - Luce Interruzione	Acciaio
BN-H21 C25	Finitura	≤0.5mm	Interruzione - interruzione pesante	Acciaio
CDW010	Finitura	≤0.2mm	Continuo	Materiali compositi

Consiglia parametro di processo

Materiali di processo	Parametro di processo			Condizione di processo
Materiali di processo	Vc（m/min）	Ap（mm）	Fr（mm/r）	Condizione di processo
Acciaio ad alta durezza	50-150	1mm--10mm	0.1-0.5	Sgrossatura
Acciaio ad alta durezza	90-250	≤1	0.05-0.35	Finitura

Caso di elaborazione

Processi Cuscinetto di energia eolica

	Parte di lavorazione: cuscinetto eolico, nervatura dell'anello esterno
	Dimensioni di lavorazione: 2750 mm
	Materiale e durezza: 42CrMo4, HRC58-63
	Requisiti di rugosità superficiale: Ra 0,4
	Inserti: BN-H200 RNMN090300
	Modo di lavorazione: sgrossatura e finitura
	Parametro di lavorazione: Vc=190 m/min Fr=0,32 mm/giro, Ap=1-1,5 mm, S=25 giri/min

Pezzo in lavorazione: cuscinetti per energia eolica Materiali: 42CrMo, HRC58~62, Modo di processo: tornitura semi-interruttiva Inserto selezionato: BN-H10 RNGN090300 Condizione di taglio:taglio a secco Parametro di processo: Ap=1 mm (sgrossatura), Ap=0,15 mm (finitura), Fr=0,45 mm/giro, Vc=145 m/min
Inserisci materiali	Velocità di taglio	Vita utensile	Efficienza
Halnn BN-H10	145m/minuto	3pezzi	Migliora del 20%
Altra marca	120m/minuto	2pezzi	----

Lavorazione Alesaggio unità cuscinetto mozzo e pista di rotolamento

	Componente: foro dell'unità cuscinetto del mozzo e pista di rotolamento
	Durezza: HRC58~62
	Inserti：BN-H50（C25）VNGA160408
	Parametro di processo: Vc=208 m/min, Fr=0,15 mm/giro, Ap=0,23 mm
	Rugosità: ≤Ra0.6
	Vita degli strumenti: 52 pezzi
	Dopo il rivestimento, il rivestimento liscio si combinerà perfettamente con il CBN, che può ottenere prestazioni di taglio eccellenti e migliorare la precisione e la durata dell'utensile rispetto all'inserto CBN senza rivestimento

Lavorazione di cuscinetti per metallurgia delle polveri

Pezzo: Cuscinetto metallurgico
Materiali: metallurgia delle polveri, HRC62
Parte di lavorazione: cuscinetto cerchio esterno e foro interno
Inserto selezionato: BN-H11 DNGA150408
Metodo di lavorazione: taglio a secco
Parametri di taglio: Vc=140 m/min, Fr=0,12 mm/giro, Ap=2,5 mm
Marca	Velocità di taglio	Vita degli strumenti	Rugosità
Halnn BN-H11	140m/minuto	12 pezzi/punta	Ra0.8
Altro marchio CBN	140m/minuto	10 pezzi/punta	Ra0.8

Processo Materiali compositi Cuscinetto/manicotto

I cuscinetti compositi sono costituiti da strati scorrevoli realizzati con polimeri come il politetrafluoroetilene (PTFE). Risolve efficacemente le vibrazioni e il rumore del volante dell'auto durante la guida. Durante l'installazione, i cuscinetti compositi aiutano a compensare le tolleranze dei componenti di accoppiamento, senza la necessità di costose superfici rettificate di precisione sull'albero.

	Pezzo: cuscinetto/manicotto composito
	Materiali: materiali compositi ad alta durezza
	Inserisci selezionato: CDW010 VCGW 160408
	CDW010 è realizzato in PCD per uso generico, che tiene conto della buona tenacità e dell'elevata resistenza all'usura; se hai bisogno di una migliore resistenza all'usura, puoi scegliere i materiali CDW025 e CDW302, che hanno una buona resistenza e qualità del bordo.
