Utensili per scanalatura/alesatura PCD

Utensili per scanalatura/alesatura PCD

Nome completo: utensili per scanalatura PCD, inserti per scanalatura PCD, utensili per barenatura PCD, inserti per barenatura PCD

Materiale di lavorazione: rame, alluminio e leghe, grafite, materiali compositi, ecc.

Parte in lavorazione: asola, foro interno

Clicca sulla consulenza

Descrizione del prodotto

Vantaggi degli utensili per scanalatura/alesatura Halnn PCD

1. Supporta vari personalizzati non standard.

2. I prodotti standard vengono consegnati rapidamente.

3. Alta efficienza di elaborazione.

4. Eccellente resistenza all'abrasione

Utensili standard per scanalatura/alesatura in PCD

Disegno	Codice d'ordine	Taglienti	Dimensioni (mm）		Immagine
Disegno	Codice d'ordine	Taglienti	W	R	Immagine
	MRGN200-R1.0	1, 2	2	1.0
	MRGN300-R1.5	1, 2	3	1.5
	MRGN400-R2.0	1, 2	4	2.0
	MRGN500-R2.5	1, 2	5	2.5
	MRGN600-R3.0	1, 2	6	3.0
	MGGN200-02	1, 2	2	0.2
	MGGN250-02	1, 2	2	0.2
	MGGN300-02, 04, 08	1, 2	3	02, 04, 08
	MGGN400-02, 04, 08	1, 2	3	02, 04, 08
	MGGN500-02, 04, 08	1, 2	3	02, 04, 08
	MGGN600-02, 04, 08	1, 2	4	02, 04, 08

Disegno	Codice d'ordine	Bordo tagliente	Dimensioni (mm)					Immagine
Disegno	Codice d'ordine	Bordo tagliente	ΦI.C	S1	W	La	r	Immagine
	TGR/L-1.25	1, 2, 3	12.7	4.76	1.25	2.5	0.2
	TGR/L-1.50	1, 2, 3			1.50	3.9
	TGR/L-2.00	1, 2, 3			2.00	3.9
	TGR/L-2.50	1, 2, 3			2.50	5.4	0.3
	TGR/L-3.00	1, 2, 3			3.00	5.4	0.3
	TGR/L-3.50	1, 2, 3			3.50	5.4	0.4
	TGR/L-4.00	1, 2, 3			4.00	5.4	0.4

Utensili per scanalatura/alesatura in PCD non standard

I clienti forniscono i requisiti di disegno, Halnn fornirà servizi personalizzati

Codice d'ordine	Dimensioni (mm)				Disegno
Codice d'ordine	L	W	H	R	Disegno
HG01-1.0	70	1.0	12	0.1, 0.2, 0.3
HG01-1.5	70	1.5	15	0.1, 0.2, 0.3
HG01-2.0	70	2.0	18	0.1, 0.2, 0.3
HG01-2.5	70	2.5	20	0.1, 0.2, 0.3

Codice d'ordine	Dimensioni (mm)						Disegno
Codice d'ordine	L	B	W	a1	a2	H	Disegno
HG02-4.0	70	1.575	4	7°30′	15°±5′	12, 15, 18, 20
HG02-5.0	70	2.058	5	7°30′	15°±5′	12, 15, 18, 20

Utensili per scanalatura/alesatura PCD

Disegno	Tipo	Dimensioni (mm)
Disegno	Tipo	F	A	B	R	L	L1
	1.5mm	1.5	φ6	5.7	0.2	50	8
	2mm	2	φ6	5.7	0.2	50	10
	2.5mm	2.5	φ6	5.7	0.2	50	10

Disegno	Codice d'ordine	Dimensioni (mm)
Disegno	Codice d'ordine	W	H	L	E	R
	HTW10-30°-R/L	10	10	80	0	0.2-0.5
	HTW13-30°-R/L	13	13	100	4
	HTW16-30°-R/L	16	16	120	4

Disegno	Codice d'ordine	Dimensioni (mm)
Disegno	Codice d'ordine	W	H	L	R
	HTW10-N	10	10	80	0.3-0.5
	HTW13-N	13	13	100
	HTW16-N	16	16	120

Taglierina interna ad alta precisione (speciale per piccoli fori)

Codice d'ordine	Dimensioni (mm)					Disegno
Codice d'ordine	φD	h	H	L	E	Disegno
HBφ4-N	4	3	3.5	16	2
HBφ5-N	5	3.5	4	20	2.5
HBφ6-N	6	4	5	25	3
HBφ8-N	8	6	7	35	4
HBφ10-N	10	7	9	50	5

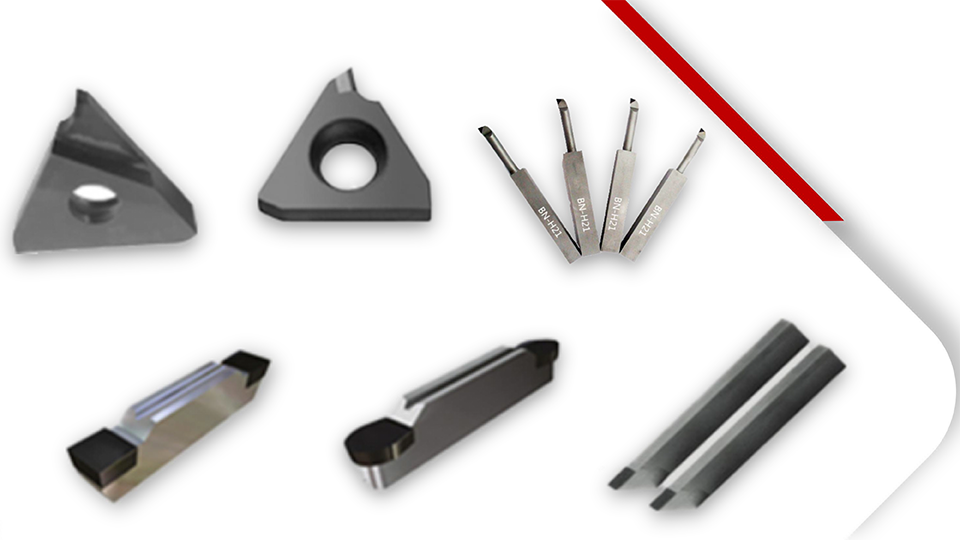

Nota: i clienti forniscono i requisiti di disegno, Halnn fornirà servizi personalizzati. Inserti PCD Boring da Halnn.jpg
