Inserti speciali in CBN in ghisa grigia

Nome completo: inserti in CBN speciali in ghisa grigia

Gamma di durezza di lavorazione: circa HT200/250

Materiali di lavorazione: ghisa grigia, lega sinterizzata a base di ferro

Tipo di lavorazione: finitura, semifinitura, sgrossatura

Clicca sulla consulenza

Lavorazione di ghisa grigia, Tornitura di ghisa grigia Consiglia gli inserti


CNMN/CNGN	SNMN/SNGN	SCGN	WNGA	TNGA	CNGA

Campi di applicazione

Materiale: ghisa grigia, ecc.;

Industria: industria automobilistica;

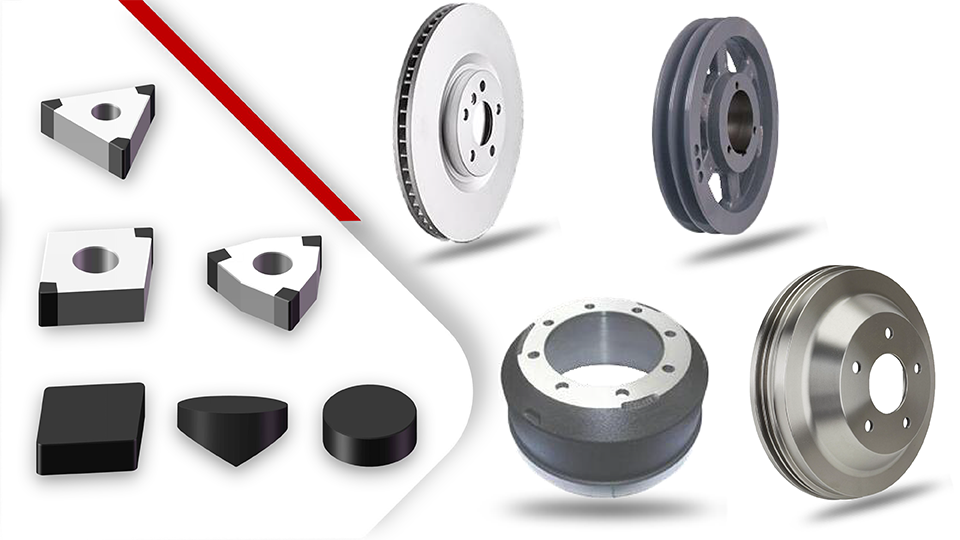

Pezzi da lavorare: dischi freno, tamburi freno, pulegge, volani, dischi spingidi frizione, compressori aria condizionata, ecc.

Parametri di taglio

Materiale di lavorazione	Parametri di taglio consigliati			Grado inserto CBN
Materiale di lavorazione	Velocità di taglio VC (m/min)	Profondità di taglio ap (mm)	Avanzamento Fr(mm/giro)	Grado inserto CBN
Ghisa grigia	400-1200(Sgrossatura)	1-10	0.2-1	BN-S30, BN-S300
Ghisa grigia	600-2000(Finitura)	≤1	0.05-0.3	BN-S30, BN-S300
Ghisa grigia	300-1500(Finitura)	≤1	0.05-0.3	BN-K20, BNK30

Casi applicativi

Pezzo: tamburo del freno
Materiale: ghisa grigia
Tipo di inserto: BNK30 WNGA080408
Parametri di taglio: Vc=650 m/min, Fr=0,2 mm/giro, ap=0,5 mm
Metodo di lavorazione: taglio a secco
Grado inserto	Vita utensile/bordo	Rugosità
Halnn BNK30	120pezzi	Ra1.6
Alcuni marca CBN	70pezzi	Ra2.0

Pezzo: Orso del compressore del condizionatore d'aria
Materiale: ghisa grigia
Tipo di inserto: BNK30 WNGA080408
Parametri di taglio: Vc=600 m/min, Fr=0,25 mm/giro, ap=0,3 mm
Metodo di lavorazione: taglio a secco
Grado inserto	Velocità di taglio	Vita utensile/bordo
Halnn BNK30	600m/minuto	500pezzi
Inserti in carburo rivestiti	330m/minuto	80pezzi

Pezzo: Puleggia
Materiale: ghisa grigia
Tipo di inserto: BN-K20 CNGA120408
Parametri di taglio: Vc=550-700 m/min, Fr=0,25 mm/giro, ap=0,3 mm
Metodo di lavorazione: taglio a secco
Grado inserto	Rugosità	Vita utensile/bordo
Halnn BNK20	Ra1.6	200pezzi
Alcuni marca CBN	Ra3.2	35pezzi

Pezzo: Disco freno
Materiale: ghisa grigia
Tipo di inserto: BN-S300 SCGN090408
Parametri di taglio: Vc=800 m/min, Fr=0,2 mm/giro, ap=0,25 mm
Metodo di lavorazione: taglio a secco
Grado inserto	Tipo di inserto	Velocità di taglio	Vita utensile/bordo
Halnn BN-S300	SCGN090408	800m/minuto	300pezzi
Inserti in carburo rivestiti	CNMG120408	300m/minuto	15pezzi

Pezzo: Disco freno
Materiale: ghisa grigia(HT250)
Durezza: HB170~210
Tipo di inserto: BN-S30 CNMN120712
Parametri di taglio: Vc=500 m/min, Fr=0,55 mm/giro, ap=2 mm
Metodo di lavorazione: taglio a secco
Grado inserto	Velocità di taglio	Vita utensile/bordo	Efficienza
Halnn BN-S30	500m/minuto	200pezzi	Migliorato 1,8 volte
Inserto in carburo	180m/minuto	30pezzi	------

Pezzo: tamburo del freno
Materiale: ghisa grigia(HT250)
Durezza: HB170~210
Tipo di inserto: BN-S30 CNMN120716
Parametri di taglio: Vc=380/min, Fr=0,65 mm/giro, ap=2,5 mm
Metodo di lavorazione: taglio a secco
Grado inserto	Velocità di taglio	Vita utensile/bordo	Efficienza
Halnn BN-S30	380m/minuto	95pezzi	Migliorato 1,5 volte
Inserto in Carburo Rivestito	150m/minuto	15pezzi	------
