Utensili da taglio speciali

Strumenti speciali per l'industria dei motori

Special Cutting tools for Engine Industry

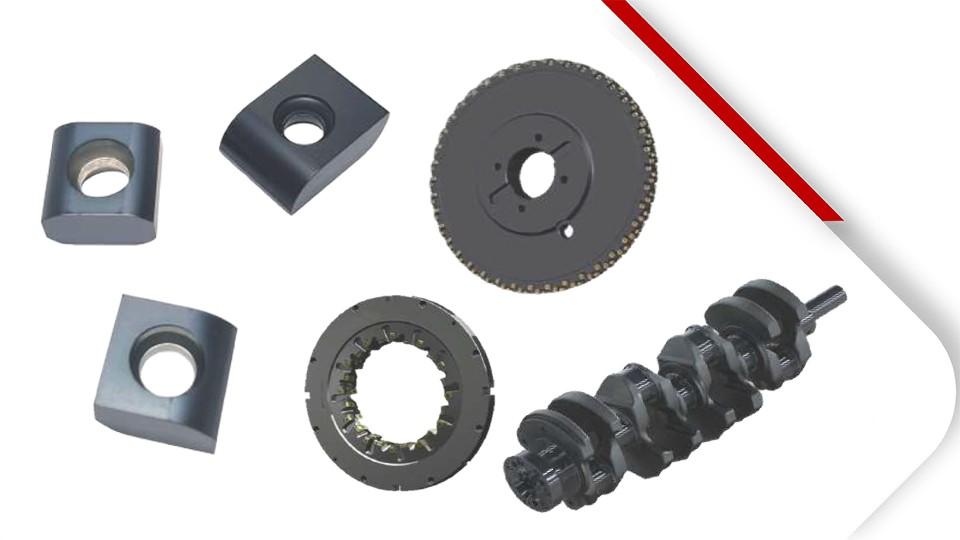

Process workpiece: Engine block cylinder head, crankshaft

Clicca sulla consulenza

Descrizione del prodotto

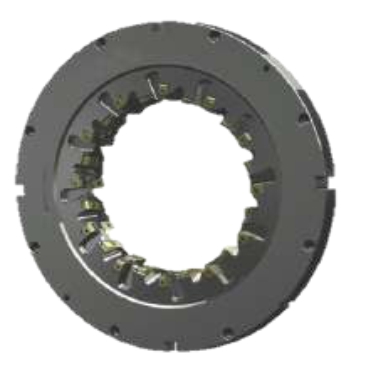

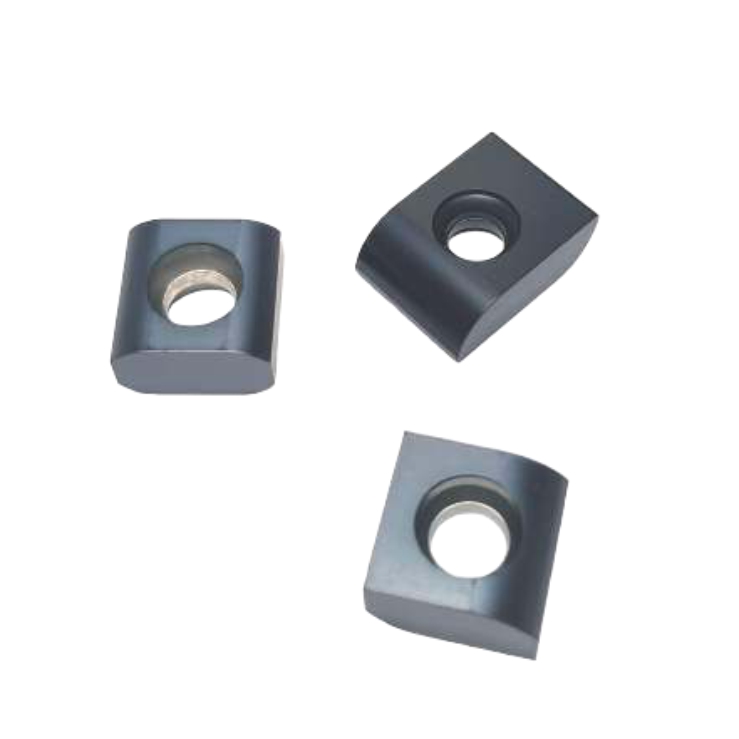

Inserto non standard

serie 680

caratteristiche del prodotto

1.L'inserto adotta una matrice ad alta tenacità con rivestimento CVD di alta qualità per fornire maggiore efficienza di lavorazione e durata dell'utensile;

2. Inserto di precisione per rettifica combinato con un design ottimizzato della disposizione dei denti, per garantire che la superficie del pezzo raggiunga lo standard di pre-rettifica;

3. Le parti di taglio adottano un design di installazione modulare segmentato, facile da scaricare e regolare,

4. Eccellenti prestazioni di taglio, per ottenere un'elevata efficienza di rimozione dei trucioli.

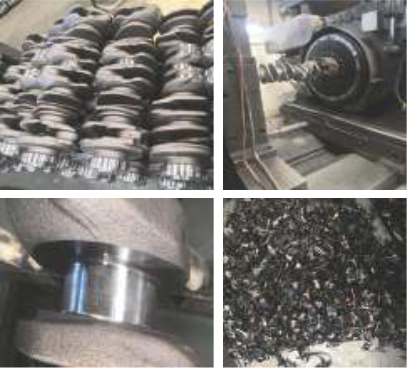

Caso di processo

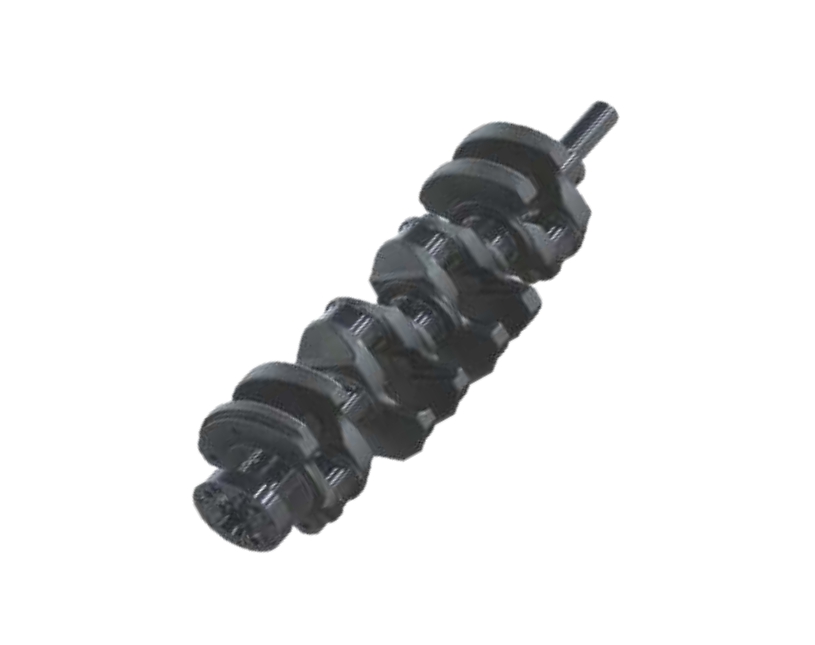

Nome del prodotto: albero motore

Materiale lavorato: 42CrMo

Durezza del materiale: HB256-295

Tipo di macchina: macchina speciale

Tipologia di settore: industria automobilistica

Prova comparativa	Strumento corrente	STRUMENTO HALNN
Inserire	Marchio europeo 134-C03 48 Pezzi, 122-C03 16 Pezzi H3-03 16 Pezzi	680-002X12012060A10 HPA035B 680-002N14009507R34 HPA035B

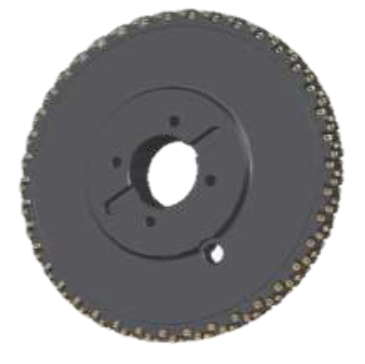

Titolare	MSDNN2020K12	Testa tagliente D280
Vc(m/min)	140	140
N(min-1)	159	159
f(mm/rev)	/	/
F(mm/min)	477	477
ap(mm)	3-4	3-4
ae(mm)	/	/
Tipo di raffreddamento	Tipo secco	Tipo secco
Usura degli utensili	Usura normale/tagliente rotto dell'inserto per fresatura laterale (è necessario sostituire l'inserto se si lavorano 300 pezzi)	Usura normale (è necessario sostituire l'inserto durante la lavorazione di 300 pezzi)
durata dell'utensile/tagliente	300 pezzi/tagliente	300 pezzi/tagliente

Esigenza del cliente: migliorare la qualità della superficie di lavorazione, ridurre il costo degli utensili

Valutazione completa: soddisfare i requisiti di rugosità del cliente. Secondo l'analisi dell'usura dell'utensile, l'usura dell'utensile HALNN è più leggera dell'utensile attuale e potrebbe comunque continuare la lavorazione. Non si verificano rotture, solo normale usura, risolve la proprietà anti-rottura dell'inserto, migliora la stabilità degli utensili da taglio.

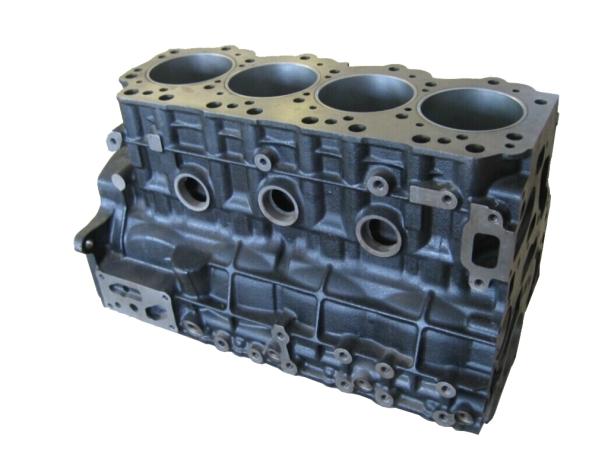

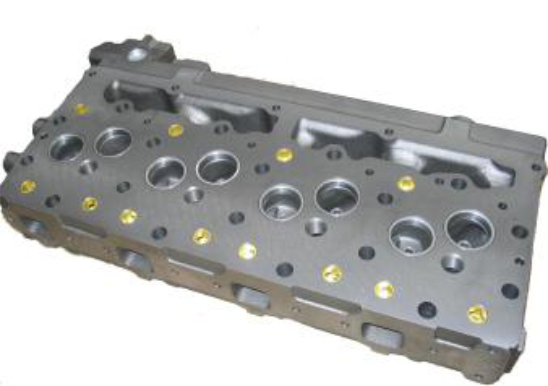

Blocco motore/testata
