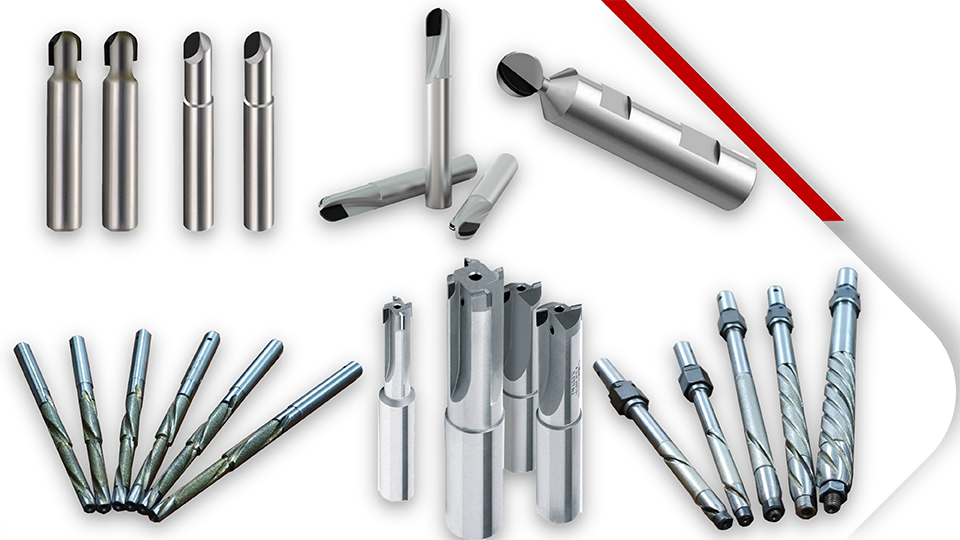

Utensili per fresatura/alesatore/trapano

Nome completo: Utensili per fresatura a candela PCD, Utensili per alesatore PCD, Utensili per trapano PCD, Fresa a testa sferica PCD, Alesatori PCD

Settore applicativo: 3C, automobilistico, aerospaziale, ecc.

Materiali di applicazione: metalli non ferrosi come alluminio, magnesio, titanio, silicio; materiali in fibra, materiali isolanti, plastica, materiali compositi, ecc.

Clicca sulla consulenza

Descrizione del prodotto

Vantaggio degli strumenti di fresatura/alesatore/trapano PCD

Perfetta combinazione di proprietà di resistenza all'usura e tenacità

Trattamento perfetto del tagliente, prestazioni stabili dell'utensile e lunga durata dell'utensile

Prestazioni di taglio stabili ed elevata efficienza di lavorazione

Strumenti di fresatura PCD

Utensili per frese a testa sferica in PCD

Disegno	Codice d'ordine	R	l3	d2	l2	l1	Denti Z
	BMR015050660-1S	1.5	5	6	40	60	1
	BMR020060660-1S	2	6	6	40	60	1
	BMR025070660-1S	2.5	7	6	40	60	1
	BMR030080660-1S	3	8	6	40	60	1
	BMR040100872-1S	4	10	8	40	72	1
	BMR050121072-1S	5	12	10	40	72	1
	BMR030080660-2S	3	8	6	40	60	2
	BMR040110872-2S	4	11	8	40	72	2
	BMR050131097-2S	5	13	10	50	97	2
	BMR060151297-2S	6	15	12	50	97	2
	BMR070161497-2S	7	16	14	50	97	2
	BMR080181697-2S	8	18	16	50	97	2
	BMR090201897-2S	9	20	18	50	97	2
	BMR100222097-2S	10	22	20	50	97	2

Utensili a candela PCD

Codice d'ordine	d1	l3	d2	l2	l1	Denti Z	Disegno
SM030560-1S	3	5	4	40	60	1
SM040660-1S	4	6	4	40	60	1
SM050760-1S	5	7	6	40	60	1
SM060860-1S	6	8	6	40	60	1
SM081072-1S	8	10	8	40	72	1
SM101272-1S	10	12	10	40	72	1
DM060460-2S	6	4	6	40	60	2
DM080472-2S	8	4	8	40	72	2
DM100572-2S	10	5	10	40	72	2
DM120697-2S	12	6	12	50	97	2
DM140797-2S	14	7	14	50	97	2
DM160897-2S	16	8	16	50	97	2
DM180997-2S	18	9	18	50	97	2
DM201097-2S	20	10	20	50	97	2

Trapani PCD

Disegno	Codice d'ordine	D	d	L	L1	a
	TD06056005-90°	6	5	60	5	90°
	TD06056005-130°	6	5	60	5	130°
	TD06066005-90°	6	6	60	5	90°
	TD06066005-130°	6	6	60	5	130°
	TD08086005-90°	8	8	80	5	90°
	TD08086005-130°	8	8	80	5	130°
	TD10106005-90°	10	10	80	5	90°
	TD10106005-130°	10	10	80	5	130°

Alesatore PCD

Codice d'ordine	stinco Dia D	D Tip Dia	Lunghezza L	Profondità di taglio L1	L2 Lunghezza della punta	Denti Z	Disegno
DR0604804006-2S	6	4	80	40	6	2
DR0605804006-2S	6	5	80	40	6	2
DR0606804006-2S	6	6	80	40	6	2
DR0807804006-2S	8	7	80	40	6	2
DR0808804006-2S	8	8	80	40	6	2
DR1009804006-2S	10	9	80	40	6	2
DR1010804006-2S	10	10	80	40	6	2 — 4
DR1212804006-2S	12	12	80	40	6	2 — 4
DR1414804006-2S	14	14	80	40	6	2 — 4
DR1615804006-2S	16	15	80	40	6	2 — 4
DR2020804006-2S	20	20	80	40	6	2 — 4
DR2625804006-2S	26	25	80	40	6	2 — 4
DR3230804006-2S	32	30	80	40	6	2 — 4

Codice d'ordine	stinco Dia D	D Tip Dia	Lunghezza L	Profondità di taglio L1	α	Denti Z	Disegno
SDR06048040-2S	6	4	80	40	130°	2
SDR06058040-2S	6	5	80	40	130°	2
SDR06068040-2S	6	6	80	40	130°	2
SDR08078040-2S	8	7	80	40	130°	2
SDR08088040-2S	8	8	80	40	130°	2
SDR10098040-2S	10	9	80	40	130°	2
SDR10108040-2S	10	10	80	40	130°	2
SDR12128040-2S	12	12	80	40	130°	2
SDR14148040-2S	14	14	80	40	130°	2
SDR16158040-2S	16	15	80	40	130°	2
