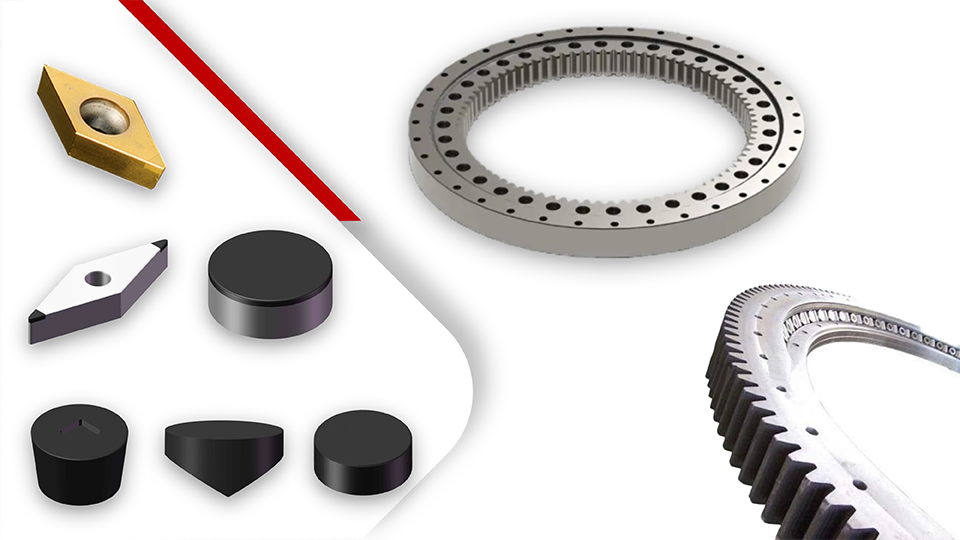

Cuscinetto girevole per tornitura dura, CBN con inserto Cuscinetto per tornitura, inserti PCBN Consiglia gli inserti

Vantaggi della nostra lavorazione di inserti in CBN Cuscinetto

Elevata durezza

Eccellente sia la resistenza all'abrasione che agli urti;

Elevata efficienza di taglio e lunga durata dell'utensile;

Prodotto brevettato, inserti in CBN adesivo non metallico.

Caso di elaborazione

Parte di lavorazione: cuscinetto per energia eolica, nervatura dell'anello interno
Dimensioni di lavorazione: 2750 mm
Materiale: 42CrMo4
Durezza del cuscinetto: 58-63 HRC
Sgrossatura superficiale: Ra 0,4
Tipo inserti: BN-H200 RNGN090300
Modo di lavorazione: sgrossatura
Parametro di lavorazione: Vc=190 m/min Fr=0,32 mm/giro, Ap=0,6-0,7 mm
Modo di lavorazione: finitura
Parametro di lavorazione: Vc=215 m/min, Fr=0,2 mm/giro, ap=0,2 mm

	Parte di lavorazione: cuscinetto di energia eolica, pista dell'anello esterno
	Dimensioni di lavorazione: 2750 mm
	Materiale: 42CrMo4
	Durezza del cuscinetto: 58-63 HRC
	Tipo inserti: BN-H200 RNGN090300
	Modo di lavorazione: sgrossatura
	Parametro di lavorazione: Vc=190 m/min, Fr=0,43 mm/giro, Ap=1 mm
	Modo di lavorazione: finitura
	Parametro di lavorazione: Vc=260 m/min, Fr=0,2 mm/giro, ap=0,1 mm

I cuscinetti trattati termicamente, come i cuscinetti delle turbine eoliche, i cuscinetti metallurgici e le unità cuscinetto dei mozzi delle ruote, hanno generalmente una durezza superiore a HRC50, che pone requisiti elevati alla resistenza all'usura e alla durata dell'utensile.

I cuscinetti su larga scala, come i cuscinetti delle turbine eoliche, hanno diametri grandi. Dopo il trattamento termico, il sovrametallo di lavorazione è di 2-6 mm e il sovrametallo di lavorazione non è uniforme. Inoltre, ci sono fori per l'olio nella scanalatura lunare della pista dell'anello esterno della parte lavorata. L'utensile necessita di una buona resistenza agli urti e tenacità. Si romperà facilmente. Allo stesso tempo, i cuscinetti hanno requisiti più elevati in termini di precisione e rugosità superficiale. Ad esempio, la tolleranza di precisione del radiante della canalizzazione del cuscinetto della turbina eolica è 0,08 e la rugosità superficiale della canalizzazione è Ra0,4.

Con il continuo sviluppo della moderna industria degli utensili, il materiale BN-H200 dell'utensile al nitruro di boro cubico (CBN) sviluppato dall'industria dei materiali superduri risolve efficacemente il problema della difficile lavorazione dei cuscinetti e può soddisfare i requisiti di alta qualità, alta efficienza e basso costo allo stesso tempo.
