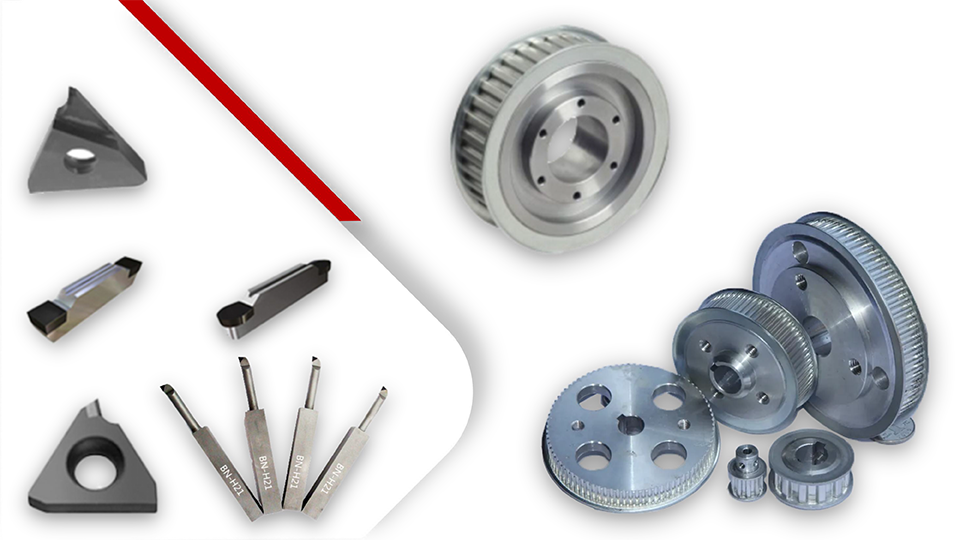

Scanalatura/Noioso Acciaio indurito

Nome completo: inserti per alesatura in CBN, inserti per scanalature in CBN, inserti in acciaio temprato per alesatura, utensili per alesatura in acciaio temprato, utensili per tornitura in acciaio temprato

Materiali di lavorazione: acciaio temprato, acciaio ad alta durezza, acciaio per cuscinetti, acciaio per stampi

Utilizzando il tipo di inserti: MGGN, MRGN, TGR/L, HG, HTW

Modalità di lavorazione: Scanalatura, noiosa

Clicca sulla consulenza

Descrizione del prodotto

Vantaggi degli utensili Halnn CBN per scanalatura/noioso

1. Supporta vari personalizzati non standard.

2. I prodotti standard vengono consegnati rapidamente.

3. Alta efficienza di elaborazione.

4. Eccellente resistenza all'abrasione

Utensili standard per scanalare/alesare CBN

Disegno	Codice Ordine	Taglienti	Dimensioni (mm)		Immagine
Disegno	Codice Ordine	Taglienti	W	R	Immagine
	MRGN200-R1.0	1, 2	2	1.0
	MRGN300-R1.5	1, 2	3	1.5
	MRGN400-R2.0	1, 2	4	2.0
	MRGN500-R2.5	1, 2	5	2.5
	MRGN600-R3.0	1, 2	6	3.0
	MGGN200-02	1, 2	2	0.2
	MGGN250-02	1, 2	2	0.2
	MGGN300-02, 04, 08	1, 2	3	02, 04, 08
	MGGN400-02, 04, 08	1, 2	3	02, 04, 08
	MGGN500-02, 04, 08	1, 2	3	02, 04, 08
	MGGN600-02, 04, 08	1, 2	4	02, 04, 08

Disegno	Codice Ordine	Taglienti	Dimensioni (mm)					Immagine
Disegno	Codice Ordine	Taglienti	ΦI.C	S1	W	La	r	Immagine
	TGR/L-1.25	1, 2, 3	12.7	4.76	1.25	2.5	0.2
	TGR/L-1.50	1, 2, 3			1.50	3.9
	TGR/L-2.00	1, 2, 3			2.00	3.9
	TGR/L-2.50	1, 2, 3			2.50	5.4	0.3
	TGR/L-3.00	1, 2, 3			3.00	5.4	0.3
	TGR/L-3.50	1, 2, 3			3.50	5.4	0.4
	TGR/L-4.00	1, 2, 3			4.00	5.4	0.4

Utensili per scanalatura/alesatura in CBN non standard

I clienti forniscono i requisiti di disegno, Halnn fornirà servizi personalizzati

Codice Ordine	Dimensioni (mm)				Disegno
Codice Ordine	L	W	H	R	Disegno
HG01-1.0	70	1.0	12	0.1, 0.2, 0.3
HG01-1.5	70	1.5	15	0.1, 0.2, 0.3
HG01-2.0	70	2.0	18	0.1, 0.2, 0.3
HG01-2.5	70	2.5	20	0.1, 0.2, 0.3

Codice Ordine	Dimensioni (mm)						Disegno
Codice Ordine	L	B	W	a1	a2	H	Disegno
HG02-4.0	70	1.575	4	7°30′	15°±5′	12, 15, 18, 20
HG02-5.0	70	2.058	5	7°30′	15°±5′	12, 15, 18, 20

Utensili per scanalatura/alesatura in CBN

Disegno	Codice Ordine	Dimensioni (mm)
Disegno	Codice Ordine	W	H	L	E	R
	HTW10-30°-R/L	10	10	80	0	0.2-0.5
	HTW13-30°-R/L	13	13	100	4
	HTW16-30°-R/L	16	16	120	4

Fresa per interni ad alta precisione (speciale per piccoli fori)

Codice Ordine	Dimensioni (mm)					Disegno
Codice Ordine	φD	h	H	L	E	Disegno
HBφ4-N	4	3	3.5	16	2
HBφ5-N	5	3.5	4	20	2.5
HBφ6-N	6	4	5	25	3
HBφ8-N	8	6	7	35	4
HBφ10-N	10	7	9	50	5
