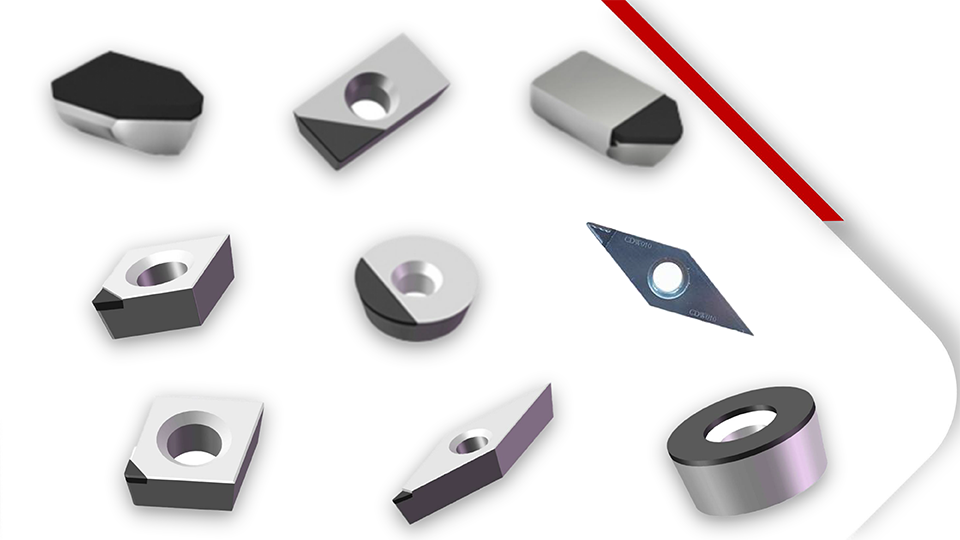

Inserti PCD

Nome completo: inserti PCD per tornitura/fresatura/alesatura, utensili PCD, inserti da taglio PCD

Modo di processo: tornitura, fresatura, alesatura

Materiale di lavorazione: metalli non ferrosi e vari materiali difficili da lavorare

Tipi di vendite calde: CCGW, DCGW, VCGW, TCGW, TPGW

Clicca sulla consulenza

Inserti PCD per tornitura/alesatura

Inserti per fresatura in PCD


RNGN	WCGW	APKT	RCGW/RPGW	PCD Notching Tools	PCD Notching Tools

Strumenti di fresatura PCD personalizzati

Inserti rompitruciolo PCD

1) Inserti


VCGT	RCGT	TCGT

2) Scelta degli inserti rompitruciolo PCD adatti

Tipo	Finitura o sgrossatura	Vantaggi	Parametro di processo	Rompitruciolo
FS	Finitura	Geometria generale del rompitruciolo nella gamma di taglio leggero, riducendo efficacemente la resistenza al taglio	Fr= 0.1 - 0.2mm/r; Ap= 0.1 - 0.3mm
FM	Semi - rifinitura	Può mantenere una bassa forza di taglio, una buona rottura del truciolo.	Fr= 0.15 - 0.3mm/r; Ap= 0.2 -0.5mm
FL	Sgrossatura	Adatto per lavorazioni continue e interrotte di leghe di alluminio	Fr= 0.25 - 0.4mm/r; Ap= 0.4 - 1.2mm

Grado PCD e caratteristiche di lavorazione

Grado	Granulometria (μm)	Caratteristica	Applicazione
CDW005	5μm -10μm	Eccellente scintilla elettrica, buona tenacità, elevata resistenza all'usura e alta resistenza agli urti.	PMMA, contorno del guscio del telefono in lega di silicio e metallo, legno, industria delle seghe, strumenti di fresatura per incisione e utensili per filettature, seghe per la lavorazione del legno, truciolare, lega di alluminio del silicio
CDW010	10μm	Grado PCD universale, buona tenacità ed elevata resistenza abrasiva	Finitura per la sgrossatura di legno, stampaggio, parti in lega di alluminio a medio e basso silicio, carburo di silicio a base di alluminio
CDW025	25μm	Eccellente resistenza all'usura, qualità dei bordi ed elevata resistenza agli urti	Lega di alluminio ad alto contenuto di silicio, MMC, carburo di tungsteno e ceramica, grafite, parti resistenti all'usura, inserti e seghe per la finitura del legno
CDW302	2 - 30μm	Eccellente resistenza all'usura, elevata stabilità termica, elevata resistenza agli urti e resistenza ai bordi	Lega di alluminio ad alto contenuto di silicio, plastica composita, metallo duplex, materiale composito a matrice metallica, ceramica, ecc.

Materiali dei componenti	Materiali dei componenti			Vc (m/min)	Fr (mm/r)	Ap (mm)
Lega di alluminio +(4~8% Si)	CDW010	CDW302	CDW005	100-5000	0.03-0.5	0.1~3.0
Lega di alluminio (9~13% Si)	CDW010	CDW302		100-3000	0.03-0.5	0.1~3.0
Lega di alluminio (＞13% Si)	CDW010	CDW302	CDW025	100-2500	0.03~0.4	0.1~2.5
Lega di rame (rame, ottone)	CDW010	CDW302	CDW025	100-1000	0.03~0.3	0.1~3.0
Lega di titanio	CDW850	CDW005		100-200	0.05~0.2	0.1~2.0
Carburo di tungsteno (Co＞16%)	CDW302	CDW025	CDW010	15-40	0.1~0.25	0.1~1.0
Carburo di tungsteno (Co＜16%)	CDW302	CDW025	CDW010	10-30	0.03~0.1	0.05~0.3
Legna	CDW010	CDW302	CDW005	100-4000	0.1~0.4	0.1~3.0
Grafite	CDW302	CDW025	CDW010	100-600	0.1~0.5	0.05~2.0
Compositi a matrice metallica	CDW302	CDW025	CDW010	300-600	0.1~0.4	0.2~1.5
Compositi (fibra di carbonio)	CDW302	CDW025	CDW010	200-2000	0.05~0.3	0.1~3.0
Compositi di carburo di silicio a base di alluminio.	CDW010	CDW302
