Inserti in CBN solido per la lavorazione di materiali in ghisa ad alto contenuto di cromo (inserti in CBN V inserti in ceramica)

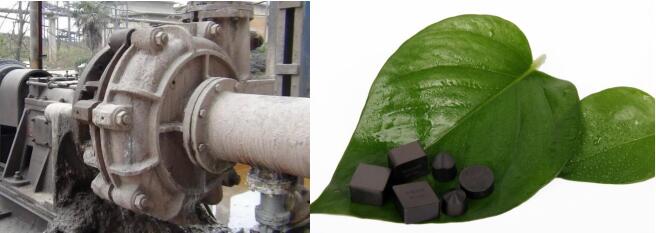

Ghisa ad alto contenuto di cromo, ghisa in lega resistente all'usura, ghisa refrigerata e altri materiali difficili da lavorare sono stati ampiamente utilizzati nell'energia elettrica, nella metallurgia, nel carbone, nell'edilizia e in altri settori. Con lo sviluppo della nanotecnologia al nitruro di boro cubico (CBN) e l'innovazione della tecnologia di sintesi, sempre più clienti scelgono di utilizzare gli inserti CBN BN-K1 per lavorare ghisa ad alto contenuto di cromo/ghisa bianca. Rispetto agli inserti in ceramica, gli inserti in CBN solido di grado BN-K1 hanno una maggiore durezza, resistenza all'usura, resistenza all'impatto e resistenza allo schiacciamento. I principali tipi sintetici di materiali per inserti PCBN includono poly wafer (inserti sintetizzati da CBN e legante) e fogli compositi (inserti in CBN composito a base di carburo cementato). Un gran numero di fatti mostra che: il materiale BN-K1 in nitruro di boro cubico policristallino è uno strumento ideale per la lavorazione ad alta efficienza e alta qualità di ghisa e acciaio duro (sopra 45HRC).

Confronto dei fenomeni di taglio tra inserti in CBN e inserti in ceramica

Quando il grado BN-K1 degli inserti in CBN solido sta trasformando Cr26, i trucioli si rompono all'inizio. Dopo 10-15 minuti, il tagliente è leggermente usurato e inizia il fenomeno dell'allungamento del truciolo. Allo stesso tempo, il colore dei trucioli cambia dal giallo dorato all'azzurro o al blu scuro, il processo di lavorazione dell'inserto del pezzo si trasforma da puro taglio a coesistenza di taglio ed estrusione, che è diversa dal fenomeno della pura estrusione della ceramica Strumenti.

Inserti in CBN solido Il grado BN-K1 ha un suono nitido senza il rumore aspro degli strumenti in ceramica. Gli inserti in CBN solido non presentavano spazi vuoti evidenti sul fianco, mentre gli utensili in ceramica avevano spazi vuoti sul fianco che si allargavano rapidamente. I valori di rugosità superficiale per gli inserti in CBN solido sono coerenti, mentre i valori di rugosità superficiale per gli utensili in ceramica aumentano con il tempo di lavorazione.

Analisi comparativa delle prestazioni degli inserti in CBN e degli inserti in ceramica

Inserti in CBN solido La qualità BN-K1 presenta molti vantaggi rispetto agli inserti in ceramica. Innanzitutto la sua durezza è elevata, generalmente intorno ai 3500 HV, che è 2 volte quella degli inserti in ceramica e 4 volte quella degli inserti in lega. La resistenza al calore del CBN può raggiungere 1400 ~ 1500 ℃ e la durezza del PCBN a 1000 ℃ è persino superiore a quella della ceramica e del carburo a temperatura ambiente.

Gli inserti in CBN solido BN-K1 grade possono tagliare leghe ad alta temperatura e acciai temprati a una velocità da 3 a 5 volte superiore a quella degli utensili in metallo duro, il che crea anche le condizioni per il taglio ad alta velocità degli inserti in CBN solido BN-K1 Grade.

In secondo luogo, il materiale BN-K1 ha una buona resistenza all'usura. Il nitruro di boro cubico è un boruro non metallico e la struttura cristallina appartiene al sistema cristallino cubico. Gli atomi di azoto e boro sono legati in modo covalente l'uno all'altro per formare una struttura satura a quattro coppie. Il corpo sinterizzato PCBN formato ad alta temperatura contiene nitruri, boruri e ossidi. Queste miscele superdure sono combinate con forti legami covalenti e hanno un'energia libera standard molto bassa, formando un sistema molto stabile, quindi inserti in CBN solidoMateriale BN-K1 La durezza non diminuisce alle alte temperature.

Inoltre, gli inserti in CBN hanno un'elevata resistenza e il valore KIC della tenacità alla frattura del CBN è superiore a quello della ceramica e il KIC di alcune qualità è persino vicino al carburo cementato. Per i materiali fragili per utensili, il meccanismo di usura è una frattura fragile, si verificherà una frattura del bordo del grano sulla superficie di usura e alcuni grani saranno parzialmente rotti. In questo momento, la resistenza all'usura dipende dal valore KIC del materiale. Maggiore è il valore KIC, minore è la probabilità di frattura. Durante la sgrossatura di pezzi fusi, a causa della grande quantità di taglio, per migliorare l'efficienza, è necessario aumentare la profondità di taglio. La forza di taglio principale FZ=2000fap, se la profondità di taglio ap viene aumentata, la forza di taglio FZ aumenterà inevitabilmente, il che richiede che l'utensile abbia una forza maggiore; rispetto agli utensili in ceramica, gli inserti in CBN solido complessivi sono più adatti per il taglio ad alta velocità con grandi profondità di taglio.

Applicazione

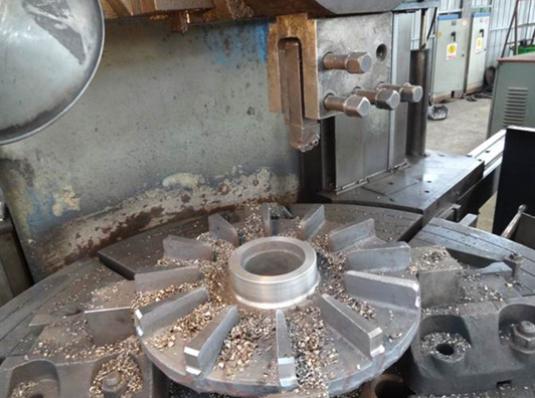

Il CBN solido inserisce il cerchio esterno della girante della pompa per liquami a rotazione intermittente

Utilizzando l'intero Solid CBN Inserts BN-K1 Grade per girare il cerchio esterno della girante della pompa per liquami, poiché la girante ha 5 inserti, si interrompe il taglio. I parametri di taglio dell'utensile HLCBN sono: vc=75m/min, ap=5mm, f=0.1mm/r. Durante il processo di taglio, l'utensile deve resistere a 5 urti per giro della girante e una lama deve resistere a più di 3.000 urti alla volta. I risultati di taglio mostrano che l'utensile HLCBN non si rompe dopo aver tagliato un pezzo. Una lama equivale a 25 inserti in ceramica, il che dimostra pienamente la sua resistenza al calore e agli urti, che non solo riduce notevolmente il costo dell'utensile, ma migliora anche l'efficienza produttiva. 5 volte.

Gli inserti in CBN solido completano la rotazione del foro interno della girante

Utilizzando l'inserto rotondo in materiale BN-K1 per completare la tornitura del foro interno, la profondità del foro è 80 mm, parametri di taglio: vc=100 m/min, ap=1 mm, f=0,5 mm/giro.

Il foro interno viene terminato in una sola volta e le dimensioni di entrambe le estremità sono le stesse e non vi è alcuna retrazione dell'utensile.

Gli inserti Solid CBN hanno una buona resistenza all'usura, ed è garantita la costanza delle dimensioni delle parti lavorate; mentre l'utensile in ceramica richiede da 3 a 4 tagli per essere completato, e il bordo della lama si usura rapidamente durante il taglio, con conseguente aumento della resistenza al taglio e della retrazione dell'utensile, che è un problema serio. influisce sulla qualità della superficie lavorata. Utensili per la lavorazione di ghisa ad alto contenuto di cromo
