Inserti PCBN Tornitura in acciaio per cuscinetti GCr15

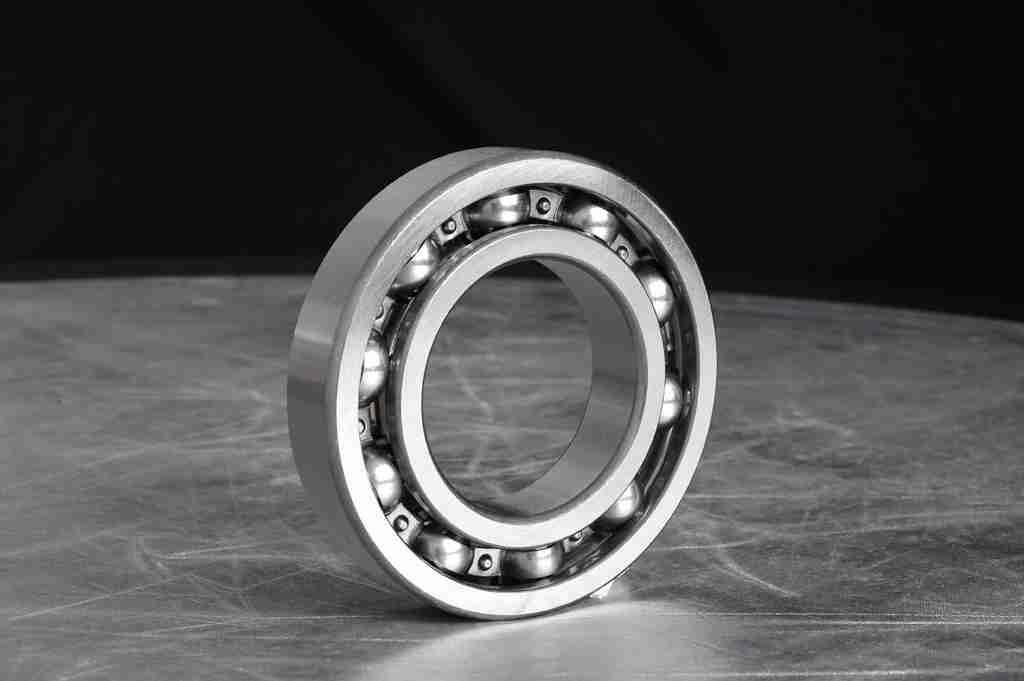

GCr15 è l'acciaio per cuscinetti con il più grande volume di produzione al mondo. In genere, i produttori utilizzano il trattamento termico per migliorare le prestazioni del pezzo. Dopo il trattamento termico, la durezza dell'acciaio per cuscinetti GCr15 raggiunge HRC60-62, il che lo rende una superficie dura sulla superficie del nucleo con una buona tenacità. Come girare i cuscinetti GCr15? Qual è l'effetto degli inserti PCBN che tornino l'acciaio per cuscinetti GCr15?

Tecnologia di elaborazione del cuscinetto GCr15

Modalità di lavorazione: ricottura di sferoidizzazione - sgrossatura - tempra sottovuoto - rinvenimento a bassa temperatura - finitura - trattamento di stabilizzazione - stoccaggio.

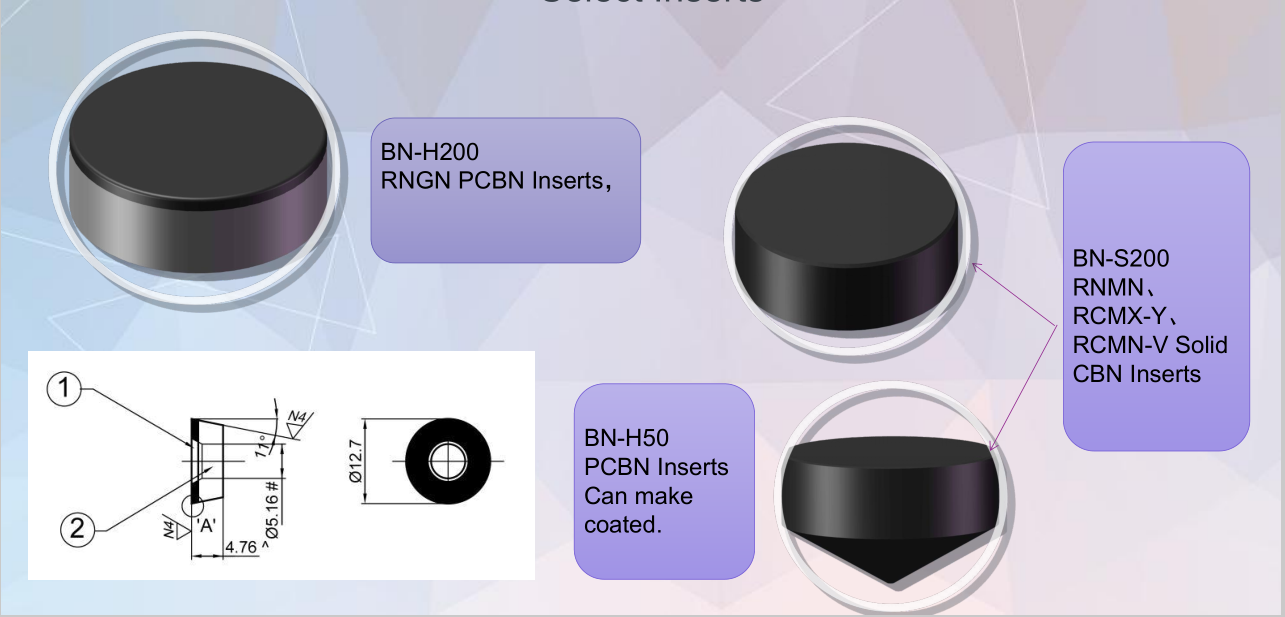

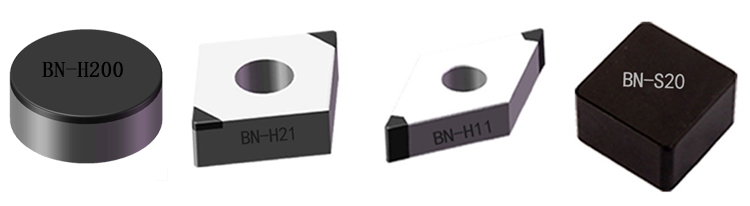

Questo è un nuovo processo di lavorazione per la tornitura di cuscinetti GCr15 utilizzando inserti CBN di qualità BN-H200 (nuovo materiale). La molatura fine precoce è un processo comune per la finitura dei cuscinetti GCr15. Con il miglioramento della precisione delle macchine utensili CNC e di altre apparecchiature di lavorazione e l'applicazione degli inserti CBN BN-H200 e degli inserti BN-H11CBN, la tornitura anziché la rettifica può completare la finitura finale dei cuscinetti GCr15.

Gli inserti CBN di qualità BN-H200 e BN-H11 di nuova qualità sono diventati un nuovo modo di tornire l'acciaio per cuscinetti GCr15 con la tornitura anziché la rettifica.

I cuscinetti GCr15 hanno due condizioni di lavorazione, continua e intermittente. Ad esempio, i cuscinetti dell'energia eolica sono parti di grandi dimensioni e hanno una grande quantità di deformazione dopo il trattamento termico. Il margine qui è 0,5 mm e il margine può raggiungere 1 mm. Questa situazione appartiene anche all'elaborazione intermittente. Nelle condizioni di lavoro, l'inserto saldato in CBN non è adatto in questo momento ed è facile da rompere. In questo momento, il cuscinetto GCr15 viene tornito con materiale BN-H200, che non solo non si rompe, ma anche l'inserto finito può essere utilizzato per la sgrossatura. Il materiale BN-H200 appartiene agli inserti CBN integrali e l'avanzamento è di circa 2 mm alla volta.

Per i cuscinetti a rotazione continua GCr15, se la tolleranza è inferiore a 0,5 mm, l'effetto di tornitura dura del materiale BN-H11 è migliore, la finitura superficiale è entro Ra0,4, la durata è lunga e duratura ed è relativamente economico Materiale. Sono disponibili anche inserti in CBN rivestiti BN-H10 C25, che estende la vita utensile di almeno il 35%.

Allo stesso tempo, per i cuscinetti GCr15 con un margine maggiore di 2 mm, gli inserti in CBN solido di grado BN-S20 sono più adatti e hanno una maggiore durata. Questo materiale appartiene agli inserti CBN policristallini complessivi, con un sovrametallo di lavorazione di oltre 2 mm, e può resistere a una forte lavorazione intermittente. condizione.

Ricapitolare

La durezza del cuscinetto GCr15 dopo il trattamento termico è compresa tra HRC60-62, ed è tornito con inserti in CBN materiale BN-H200 e materiale BN-H11 e la finitura raggiunge Ra0.4.
