Come scegliere gli inserti PCBN adatti per la lavorazione di cuscinetti girevoli di grandi dimensioni?

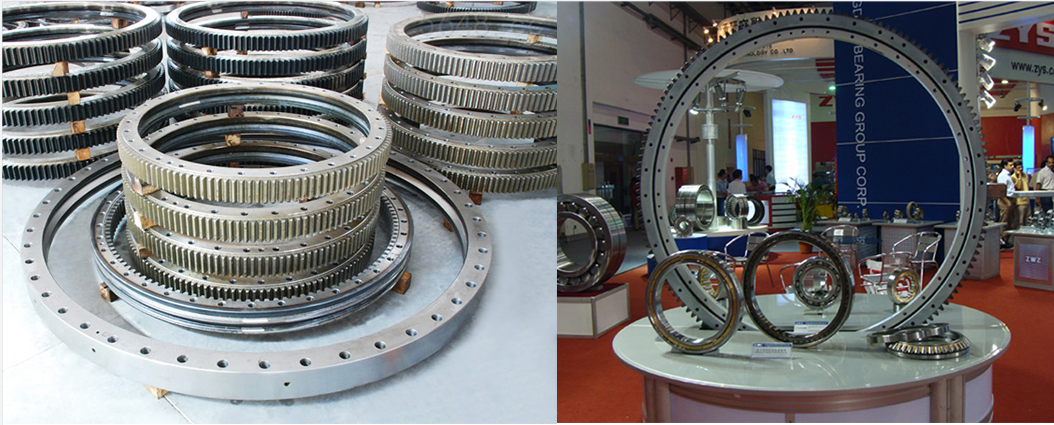

Le piste esterne, interne e le posizioni delle nervature sono le principali parti di tornitura dura dei cuscinetti delle turbine eoliche e dei cuscinetti ralle di rotazione. I materiali generali sono BN-H200 e gli inserti comuni sono principalmente quelli rotondi, come RNGN090300, RCGX120700 e RNGN120700. Halnn può fornire serie RCMX, serie RCGW, serie RNGN, serie RCGO, PCBN composito su un lato, inserti PCBN perforati compositi rotondi su un lato, inserti CBN solidi e anche accettare la personalizzazione. Questi inserti hanno un ampio margine di taglio e possono sopportare tagli interrotti, possono soddisfare efficacemente le esigenze dei clienti per ridurre i costi e aumentare l'efficienza.

BN-H200 è un tipo di strumento PCBN recentemente sviluppato da Halnn, che viene utilizzato principalmente nei campi dei cuscinetti di rotazione di grandi dimensioni e dei cuscinetti per l'energia eolica. L'attuale quota di mercato ha raggiunto oltre il 60%. BN-H200 può tagliare con un ampio margine durante la sgrossatura, non crolla in condizioni di lavoro intermittenti. Può ottenere rugosità e precisione dimensionale entro Ra1.6 durante la finitura e può essere utilizzato per il taglio a secco, il taglio a umido, il raffreddamento ad aria, ecc. Le prestazioni di taglio sono estremamente stabili e può sostituire gli inserti PCBN importati e omogenei.

I parametri di BN-H200 per il cuscinetto di rotazione duro e il cuscinetto dell'energia eolica sono i seguenti

Materiale: 50 minuti

Durezza: HRC55-62

Parti di lavorazione: pista interna, pista esterna (diametro 1530 mm)

Rugosità: Ra1.6

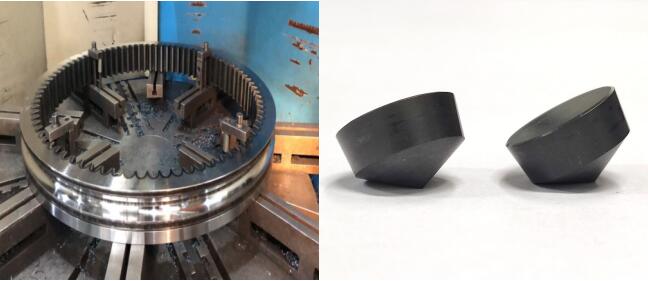

Inserti modello: BN-H200 RCGX120700

Parametri di taglio: Vc=180 m/min, Fr=0,5 mm/giro, Ap=0,2 mm

CBN inserisce parametri di una certa marca: Vc=140m/min, Fr=0.5mm/giro, Ap=0.2mm

Metodo di lavorazione: taglio a secco

Durata utensile: 40 pezzi

Un marchio nazionale di inserti in CBN rivestiti: 35 pezzi

Conclusione: non solo la durata dell'utensile è più lunga di una certa marca di lame in CBN, ma l'efficienza è aumentata del 28%, il che soddisfa le esigenze dei clienti di aumentare l'efficienza.
