Alesatura continua e interrotta degli ingranaggi di fori interni: inserti PCBN rivestiti

In quanto parte di ingranaggi prodotti in serie, le aziende non solo richiedono un'elevata precisione e un'elevata rugosità, ma hanno anche requisiti estremamente elevati in termini di efficienza e costi. Pertanto, Halnn ha lanciato tre tipi di inserti in CBN per saldatura su un lato, inserti in CBN per saldatura su entrambi i lati e inserti in CBN per saldatura su entrambi i lati rivestiti su un lato/due lati tra cui gli utenti possono scegliere.

Introduzione del materiale degli inserti CBN rivestiti e del rivestimento per il foro interno di alesatura fine degli ingranaggi

A seconda della situazione del foro interno e della faccia terminale dell'ingranaggio, ci sono tre condizioni di lavorazione: lavorazione continua, lavorazione mediamente interrotta e lavorazione interrotta pesantemente. Tra questi, la condizione di lavorazione continua è che non vi siano scanalature o fori d'olio sulla superficie, che è una superficie continua. Il materiale BN-H05 può essere utilizzato per il taglio ad alta velocità e può soddisfare i requisiti di rugosità entro Ra0,4; BN-H10 è adatto per la lavorazione intermittente media, c'è una piccola scanalatura e i piccoli fori dell'olio non si rompono. La lavorazione pesantemente interrotta è la più impegnativa, non solo richiede un'elevata durezza e resistenza all'usura, ma ha anche una tenacità estremamente elevata per evitare la scheggiatura dell'utensile. Per questo tipo di materiale, BN-H21 è selezionato per la resistenza agli urti.

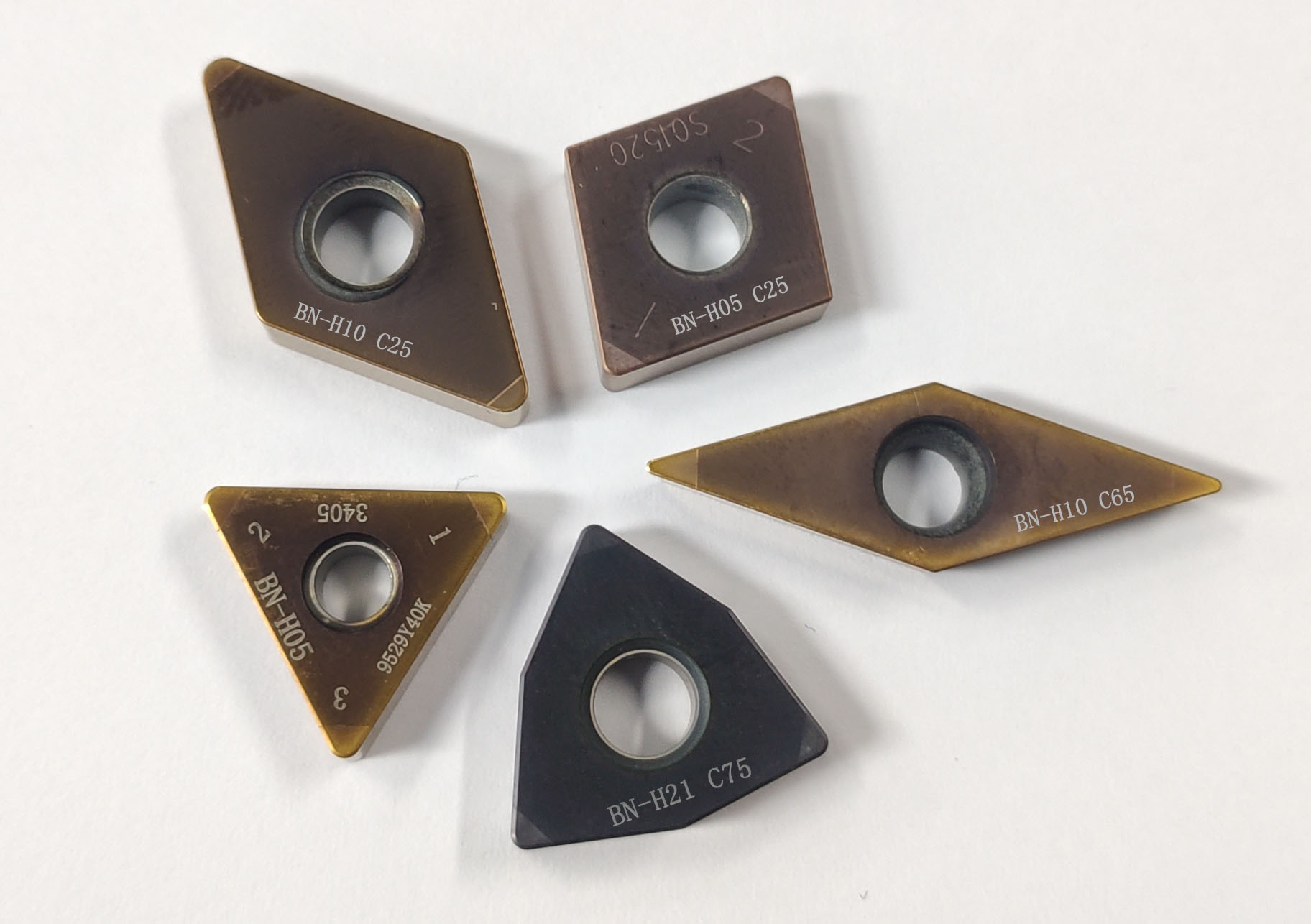

Halnn consiglia tre rivestimenti per migliorare le prestazioni dell'utensile, ovvero C25, C65, C75, questi tre numeri rappresentano diversi colori del rivestimento e anche le prestazioni del rivestimento sono diverse. Tra questi, il rivestimento C25 è di colore grigio chiaro, che è un materiale moderato e adatto per la lavorazione continua-media interrotta. Il rivestimento C65 è giallo dorato, adatto per lavorazioni ad altissima velocità, lavorazioni continue, prolungamento della vita utensile. Il rivestimento C75 è di colore grigio-marrone, adatto per il taglio a velocità medie e basse e ha un forte impatto e forti condizioni di lavoro di rottura della lavorazione continua.

Se il foro interno dell'ingranaggio ha più fori dell'olio, è possibile scegliere BN-H21 o BN-H21 C75 per l'elaborazione. Se la superficie dell'estremità dell'ingranaggio è continua, è possibile scegliere BN-H05 o BN-H05 C65. Se la superficie dell'ingranaggio ha piccole scanalature o per un piccolo foro, è possibile scegliere BN-H10 o BN-H10 C25. Naturalmente, questa non è una combinazione assoluta. L'ingegnere dell'utensile regolerà il materiale di rivestimento in base ai requisiti in loco del cliente per soddisfare le esigenze di produzione del cliente.

Casi di finitura del foro interno dell'ingranaggio alesatore con inserti in CBN rivestiti

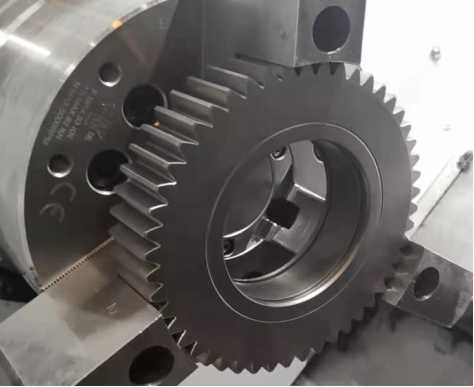

Pezzo: ruota planetaria

Materiale: 20CrMnTi

Durezza: HRC58-62

Parte di lavorazione: faccia frontale, foro interno (intermittenza media)

Requisiti di rugosità: superficie finale Ra1.6, foro interno Ra0.6 (lavorazione a due tagli)

Materiale dell'utensile: BN-H05 C65 CNGA120404

Parametri di taglio: Vc=166, Ap=0,05, Fr=0,065

Metodo di taglio: taglio a secco

Conclusione: rispetto ad altre marche di utensili in CBN rivestiti, la durata utensile degli inserti in CBN rivestiti BN-H10 C65 è aumentata di 1,5 volte
