Специальные режущие инструменты для

двигателестроения

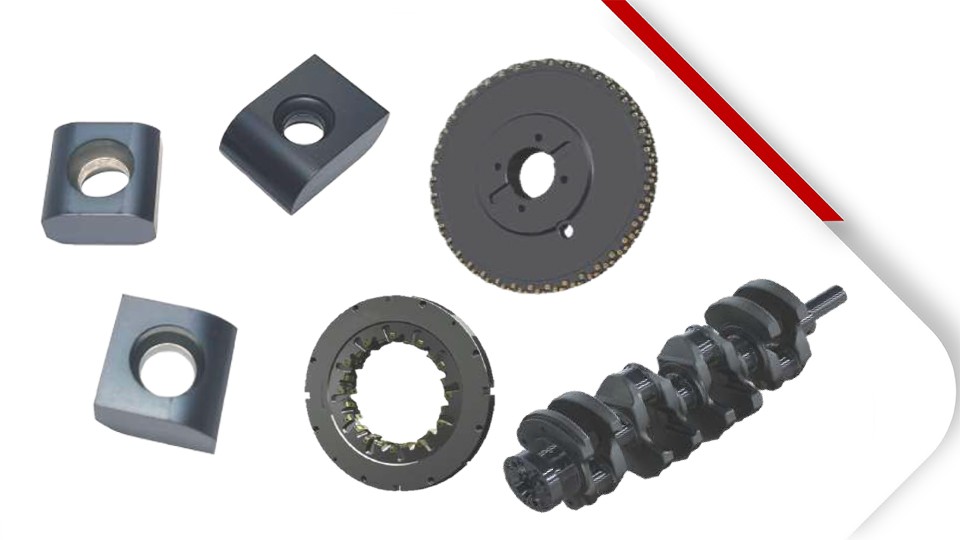

Обрабатываемая деталь: ГБЦ блока двигателя,

коленчатый вал.

Нажмите на консультацию

Описание продукта

Нестандартная вставка

680 серия

Особенности продукта

1. В пластине используется высокопрочная матрица с высококачественным CVD-покрытием, что обеспечивает более высокую эффективность обработки и срок службы инструмента;

2. Прецизионная пластина для шлифования в сочетании с оптимизированной конструкцией расположения зубьев, чтобы поверхность заготовки соответствовала стандарту предварительного шлифования;

3. Режущие детали имеют сегментированную модульную конструкцию установки, легко разгружаются и регулируются,

4. Отличная производительность резания, обеспечивающая высокую эффективность удаления стружки.

Процесс процесса

Название продукта: Коленчатый вал

Обрабатываемый материал: 42CrMo

Твердость материала: HB256-295

Тип машины: специальная машина

Тип отрасли: Автомобильная промышленность

Сравнительный тест	Текущий инструмент	ИНСТРУМЕНТ ХАЛНН
Вставлять	Европейский бренд 134-C03 48 шт., 122-C03 16 шт. H3-03 16 шт.	680-002X12012060A10 HPA035B 680-002N14009507R34 HPA035B
Держатель	MSDNN2020K12	D280 Режущая головка
Vc(m/min)	140	140
N(min-1)	159	159
f(mm/rev)	/	/
F(mm/min)	477	477
ap(mm)	3-4	3-4
ae(mm)	/	/
Тип охлаждения	Сухой тип	Сухой тип
Износ инструмента	Нормальный износ/сломанная кромка пластины для бокового фрезерования (Необходимо заменить пластину при обработке 300 заготовок)	Нормальный износ (Необходимо заменить пластину при обработке 300 заготовок)
стойкость инструмента/режущая кромка	300 шт/режущая кромка	300 шт/режущая кромка

Требование заказчика: улучшить качество обрабатываемой поверхности, снизить стоимость инструмента.

Комплексная оценка: соответствие требованиям заказчика к шероховатости. Согласно анализу износа инструмента, износ инструмента HALNN меньше, чем у текущего инструмента, но все же можно продолжать обработку. Поломок нет, только нормальный износ, решается проблема защиты вставки от поломок, улучшается стабильность режущих инструментов.

Блок двигателя/головка блока цилиндров
