Ролики специальные инструменты PCD

ФИО: Фрезерные валки Специальные алмазные вставки, вставки CBN для мельничных валков

Обрабатываемые материалы: вставки из карбида вольфрама

Рекомендуемые инструменты: инструменты для надрезов PCD. Инструменты для гравировки PCD, оправка, блок, вставки RCGX Solid CBN, вставки RCGX PCD

Нажмите на консультацию

Описание продукта

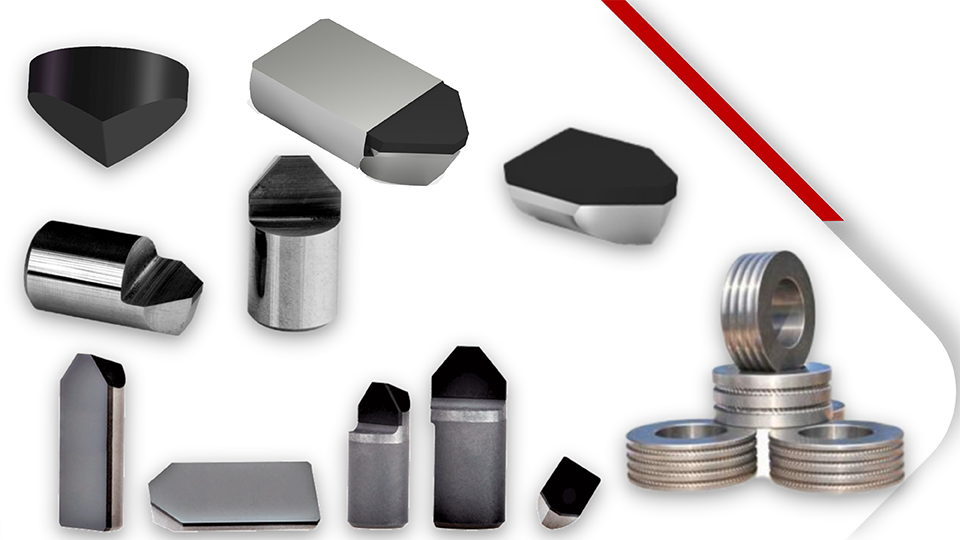

Карбид вольфрама Мельничные валки специальные инструменты PCD

The hardness can reach HRA78~95. Кольцо валков мельницы из карбида вольфрама (валки мельницы WC / TC). Твердость может достигать HRA78~95.

Методы обработки валков из карбида вольфрама в основном включают токарную обработку и шлифование, серповидное фрезерование (травление ребер), нанесение надписей.

Для токарной обработки мы рекомендуем два инструмента для обработки материалов. Если твердость арбидных валков ≤ HRA88, лучше использовать твердые пластины из CBN.

Если твердость инструментов из карбида вольфрама > HRA 88, инструменты из поликристаллического алмаза лучше.

Ниже приведены в основном вставки PCD RCGX, инструменты для надрезов PCD, инструменты для гравировки PCD и Alock, Block. Вставки CBN см.:

PCD инструменты- RCGX V / Y Размер

Рисование	Mодель	Размер				Картина
Рисование	Mодель	L(mm)	φI.C(mm)	S(mm)	r(mm)	Картина
	RCGX060300 V / Y		6.35	3.18
	RCGX060400 V / Y		6.35	4.76
	RCGX060500 V / Y		6.35	5.56
	RCGX060600 V / Y		6.35	6.35
	RCGX090300 V / Y		9.525	3.18
	RCGX090700 V / Y		9.525	7.94
	RCGX120400 V / Y		12.7	4.76
	RCGX120700 V / Y		12.7	7.94
	RCGX151000 V / Y		15.875	10
	RCGX191000 V / Y		19.05	10

PCD роторный резак

Рисование	Заказать модель	Размер(mm)				Картина
Рисование	Заказать модель	φD	c	L	α	Картина
	φ20.44.06*80°	2	0.4	4.06	80
	φ2.50.55.2*80°	2.5	0.5	5.2	80
	φ3.00.65.5*80°	3	0.6	5.5	80
	φ3.20.66.2*85°	3.2	0.6	6.2	85
	φ4.00.67.53*80°	4	0.6	7.53	80
	φ4.00.77.83*70°	4	0.7	7.83	70
	φ4.00.89.55*80°	4	0.8	9.55	80
	φ4.00.77.98*80°	4	0.7	7.98	80
	φ4.00.89.68*80°	4	0.8	9.68	80
	φ4.00.910.8*80°	4	0.9	10.8	80
	φ5.00.77.5*80°	5	0.7	7.5	80
	φ6.00.99.0*80°	6	0.8	9	80
	φ7.00.811.0*80°	7	0.8	11	80
	φ8.00.812.0*80°	8	0.8	12	80

PCD гравировальный нож

Drawing	Заказать модель	Shank D/ d1h7	Length/ L	Angle/ Er	Width /B	Картина
	φ6.05070°*0.3	6	50	70	0.3
	φ6.05070°*0.5	6	50	70	0.5
	φ6.05090°*0.3	6	50	90	0.3
	φ6.05090°*0.5	6	50	90	0.5
	φ8.05070°*0.3	8	50	70	0.3
	φ8.05070°*0.5	8	50	70	0.5
	φ8.05090°*0.3	8	50	90	0.3
	φ8.05090°*0.5	8	50	90	0.5

Оправка/держатель/шпиндель

Рисование	Mодель	Размер (мм)					Картина
Рисование	Mодель	D1	D2	D3	L1	L2	Картина
	N4	4	2	16	4.06	35
	N6	4.5	2.5	16	5.22	35
	N8	5	3	16	5.5	37
	N9	6	3	16	6	37
	N10	6	3.2	16	6.8	41
	N12	7.3	4	16	8	56
	N13	8	4.5	16	9	56
	N14	8.8	5	16	9.5	56
	N16	10.4	5	18	11	65
	N18	12	6	18	12	65
	N20	13.5	6	18	14	65
	N22	15.2	6	20	16	66

Блокировать

Рисование	Mодель	R1	R2	R3	R4	Картина
	6#	1.9	1.8	1.9	1.8
	8#	2.5	2.25	2.5	2.25
	10#	3	3	3	3.1
	12#	3.75	3.8	3.5	4.3
	14#	4.5	4.5	4.5	4.3
	16#	5	5.05	5	5.05
	18#	6	6	6	6
	20#	6.9	6.9	6.9	6.9
	22#	7.6	7.6	7.6	7.6
	25#	8.8	8.8	8.8	9
	28#	10.15	10.15	10.15	10.15
	32#	11.6	11.6	11.6	11.6
	36#	13.15	13	13.15	13.15
	40#	14.5	14.5	14.5	14.5
	50#	18.6	18.6	18.6	18.6
