Вставки PCBN

Полное название: Пластины из ПКНБ, Токарные/режущие пластины из ПКНБ, Пластины из поликристаллического кубического нитрида бора

Тип обработки: чистовая, получистовая

Твердость при обработке: выше HRC45

Материалы для обработки: закаленная сталь, серый чугун и т. д.

Непрерывная и прерывистая обработка


Описание продукта

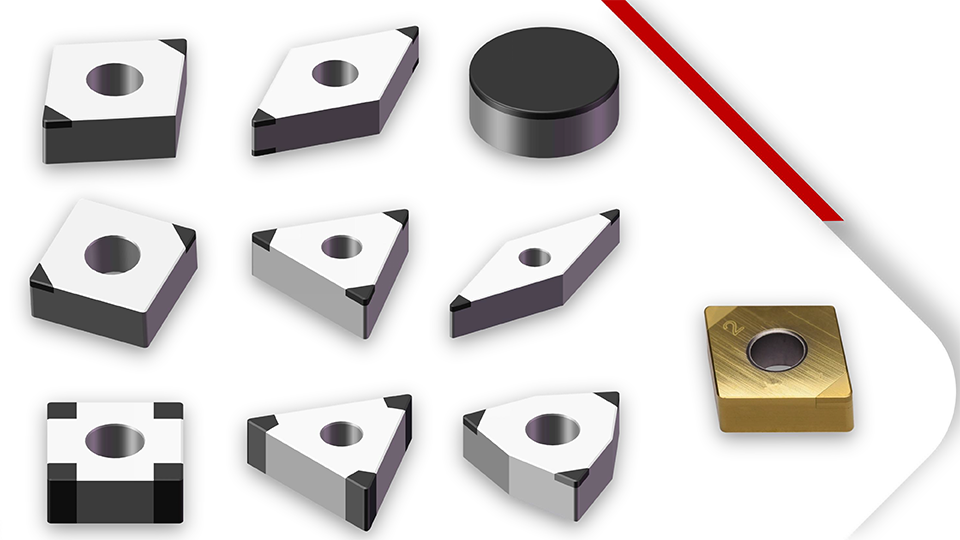

Паянные Halnn вставки PCBN, типы ISO

PCBN вставки  CNGA-4S PCBN вставки DNGA-4SPCBN вставки  TNGA-6SPCBN вставки  WNGA-6S PCBN вставки  VNGA-4SPCBN вставки  SNGA-4S

CNGA-4S

DNGA-4S

TNGA-6S

WNGA-6S

VNGA-4S

SNGA-4S

PCBN вставки  CCGW-2SPCBN вставки  TCGW-3SPCBN вставки  VCGW-2S


CCGW-2S

TCGW-3S

VCGW-2S





Вставки Halnn PCBN типов ISO

PCBN вставки  CNGA-2SPCBN вставки  SNGA-2SPCBN вставки  TNGA-3SPCBN вставки  DNGA-2SPCBN вставки  WNGA-3SPCBN вставки  CNGA-4S

CNGA-2S

SNGA-2S

TNGA-3S

DNGA-2S

WNGA-3S

CNGA-4S

PCBN вставки  SNGA-4SPCBN вставки  TNGA-6SPCBN вставки DNGA-4SPCBN вставки  WNGA-6SPCBN вставки  DCGW-1SPCBN вставки  TPGN-1S

SNGA-4S

TNGA-6S

DNGA-4S

WNGA-6S

DCGW-1S

TPGN-1S

PCBN вставки  VNGA-2SPCBN вставки  VBGW-2SPCBN вставки  TCGW-3SPCBN вставки  DCGW-2SPCBN вставки  CCGW-2SPCBN вставки  VNGA-4S

VNGA-2S

VBGW-2S

TCGW-3S

DCGW-2S

CCGW-2S

VNGA-4S

PCBN вставки  VCGW-2SPCBN вставки  SPGN-1SPCBN вставки  TCGW-3SПокрытие PCBN вставки Покрытие PCBN вставки

VCGW-2S

SPGN-1S

TPGW-3S

Coating PCBN

Coating PCBN




Пластины Halnn CBN со стружколомом

CBN Пластины стружколомаCBN Пластины стружколомаCBN Пластины со стружколомомCBN Пластины со стружколомом

Отличные характеристики стружколомания, предотвращение наматывания стружки на заготовки или инструмент, что обеспечивает хорошее качество поверхности и срок службы инструмента.

Halnn CBN Пластины со стружколомом  Halnn CBN Пластины со стружколомом   CBNПластины без статуса обработки стружколома   CBN Пластины со статусом обработки Стружколомом

                                                                        Без стружколома         Со стружколомом

                                           Разная стружка при одинаковых условиях резания пластинами из CBN со стружколомом или без него


Вставка Halnn CBN с очистителем

При одинаковой подаче получить более высокое качество поверхности.

С той же шероховатостью можно использовать для больших подач, сократить время на каждый компонент и повысить эффективность процесса.

Примечание. Его можно использовать для обработки профилей и подходит для токарных станков с ЧПУ с высокой жесткостью.


Halnn CBN Вставка с вайпером  Halnn CBN вставляет общий рисунок наконечника      Halnn CBN вставляет чертеж дворника          Halnn CBN вставляет чертеж дворника

 Стеклоочиститель    Общие советы      Наконечник стеклоочистителя (высокое качество поверхности Высокая подача, высокая эффективность)



Вставки Halnn PCBN с параметрами резания для справки

Обработка материалов

Тип обработки

Рекомендуемые параметры резки

Пластина CBN

Скорость резания VC(м/мин)

Глубина резания ap (мм)

Скорость подачи Fr (мм/об)

Чугун высокой твердости (твердость: HRC 35-68)

Отделка

60-200

≤1

0.05-0.35

BN-K10, BN-H10

Закаленная сталь (твердость≥HRC 45)

Отделка

90-250

≤1

0.05-0.35

BN-H20, BN-H11, BN-H05, BN-H10, BN-H21

Серый чугун

Отделка

600-2000

≤1

0.05-0.3

BNK30, BN-K20, BN-K10



Вставки Halnn PCBN

Вставить класс

Подходит материалов

Тип обработки

Типичные области применения

BN-H11

Закаленная сталь

Полуотделка, Отделка

Подшипники, шестерни, вал шестерни, закаленная пресс-форма

BN-H20

Hardened steel, other materials of difficult to machine

Полуотделка, Отделка

Шестерни из закаленной стали, пресс-формы и т. Д.

BN-K20

серый чугун

Полуотделка, Отделка

Тормозной диск, чугунный двигатель, коробка передач

BNK30

Серый чугун, сплав на основе железа

Полуотделка, Отделка

Тормозной диск, тормозной барабан, чугунный двигатель, коробка передач

BN-H05

Закаленная сталь

Отделка

Шестерни, Вал Шестерни, Подшипники

BN-H10

Закаленная сталь, высокопрочный чугун

Отделка

Подшипники, шестерни, вал шестерни, компонент высокой твердости

BN-K50

Порошковая металлургия

Отделка

Седло клапана порошковой металлургии

BN-H21

Закаленная сталь

Отделка

Подшипники, шестерни, вал шестерни, пресс-форма и т. Д.

BN-K10

Серый чугун, порошковая металлургия

Отделка

кольцо седла клапана; Диаметр цилиндра двигателя; Детали из порошковой металлургии

BN-H05 C25

Закаленная сталь

Отделка

Подшипники, шестерни, вал шестерни, плесень, т. Д.

BN-H10 C25

Закаленная сталь

Отделка

Подшипники, шестерни, вал шестерни, компоненты высокой твердости

BN-H21 C25

Закаленная сталь

Отделка

Подшипники, шестерни, вал шестерни, плесень, т. Д.



Вставки Halnn CBN Характеристики

вставки Оценка

связующее

Контент CBN(%)

Гранулярность(μm)

твердость(HV)

BN-K1

TIC

90

8-12

3000-3250

BN-S10

AL, TiN

80

4-10

3100-3300

BN-S20

TIN

76

4-6

2900-3100

BN-S200

TIN

60

2-4

2800-3000

BN-S300

AL, TIC

97

4-6

3400-3600

BN-H10

TIN

50

≤1

2700-2800

BN-H21

AL, TINC

60

1-2

2600-2800

BN-K10

Ti, Co

95

≤2

3300-3500

BNK30

Si, TIC

97

2-4

3400-3600



вставки Halnn CBN Режимы резания

Контент CBN

вставки Оценка

Глубина реза

Состояние резания

Высокий контент

BN-K1

1-10mm

Прерывание-непрерывный

BN-S300

≤2mm

Непрерывный

BNK30

≤1.5mm

Непрерывный

BN-K10

≤0.5mm

Непрерывный

Низкий контент

BN-S20

1-10mm

Прерывание-непрерывный

BN-S200

≤1mm

Непрерывный

BN-H10

≤0.5mm

Непрерывный ~ полупрерывистый

BN-H21

≤0.5mm

Полу-прерывание ~ тяжелое прерывание
