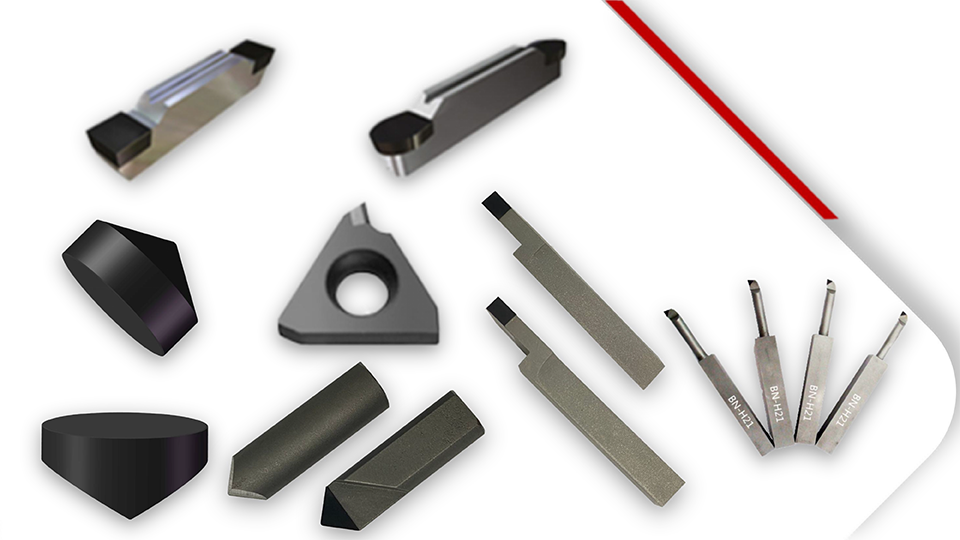

CBN расточные инструменты для нарезки канавок
share:

CBN расточные инструменты для нарезки канавок

Полное название: инструменты для обработки канавок из CBN, расточные инструменты из CBN, расточные пластины из CBN

Область применения: автомобили, компрессоры кондиционеров и т. д.

Обрабатываемый материал: чугун, закаленная сталь, порошковая металлургия и другие черные металлы.

Обрабатываемые детали: внешние канавки, торцевые канавки, внутренние канавки отверстий


Описание продукта

Преимущества инструментов Halnn CBN для нарезки/расточки

1. Поддержка различных нестандартных настроек.

2. Стандартные продукты доставляются быстро.

3. Высокая эффективность обработки.

4. Отличная стойкость к истиранию


Стандартные инструменты для обработки канавок и растачивания CBN

Рисунок

Код заказа

Режущие кромки

Размер (мм)

Картина

W

R

CBN инструменты для нарезки канавок MRGN

MRGN200-R1.0

12

2

1.0

CBNканавочные вставки MRGN

MRGN300-R1.5

12

3

1.5

MRGN400-R2.0

12

4

2.0

MRGN500-R2.5

12

5

2.5

MRGN600-R3.0

12

6

3.0

CBN инструменты для нарезки канавок MGGN

MGGN200-02

12

2

0.2

CBN канавочные вставки MGGN

MGGN250-02

12

2

0.2

MGGN300-020408

12

3

020408

MGGN400-020408

12

3

020408

MGGN500-020408

12

3

020408

MGGN600-020408

12

4

020408


Рисунок

Код заказа

Режущие кромки

Размер (мм)

Картина

ΦI.C

S1

W

La

r

CBN канавка TGR L Halnn

TGR/L-1.25

1, 2, 3

12.7

4.76

1.25

2.5

0.2

CBN канавка TGR L вставки Halnn

TGR/L-1.50

1, 2, 3

1.50

3.9

TGR/L-2.00

1, 2, 3

2.00

3.9

TGR/L-2.50

1, 2, 3

2.50

5.4

0.3

TGR/L-3.00

1, 2, 3

3.00

5.4

TGR/L-3.50

1, 2, 3

3.50

5.4

0.4

TGR/L-4.00

1, 2, 3

4.00

5.4


Примечание. Вставки для обработки канавок и соответствующие держатели инструментов могут быть предложены в зависимости от требований к размерам. Пожалуйста, заполните следующую форму, после чего вы сможете получить решения и предложение. О выборе материалов вкладыша вы можете проконсультироваться с нашим инженером.


 Форма

 Вещь

 Содержание

CBN инструменты для обработки канавок Форма

Ширина лезвия по часовой стрелке (мм)




Радиус лезвия R (мм)




Обработка материалов


     Глубина канавки H (мм)


Механическая часть

а. Цилиндрическая канавка

б. Внутренняя канавка

в. Торцевая канавка

Длина держателя инструмента * квадрат (мм)



Нестандартные инструменты для обработки канавок и растачивания CBN

Клиенты предоставляют требования к чертежам, Halnn предоставит индивидуальные услуги.

Код заказа

Размер (мм)

Рисунок

L

W

H

R

HG01-1.0

70

1.0

12

0.1, 0.2, 0.3

HG01 CBN инструменты для нарезки канавок

HG01-1.5

70

1.5

15

0.1, 0.2, 0.3

HG01-2.0

70

2.0

18

0.1, 0.2, 0.3

HG01-2.5

70

2.5

20

0.1, 0.2, 0.3



Код заказа

Размер (мм)

Рисунок

L

B

W

a1

a2

H

HG02-4.0

70

1.575

4

7°30′

15°±5′

12, 15, 18, 20

HG02 CBN инструменты для нарезки канавок

HG02-5.0

70

2.058

5

7°30′

15°±5′

12, 15, 18, 20


Инструменты для обработки канавок и растачивания CBN

Рисунок

Тип

Размер (мм)

F

A

B

R

L

L1

индивидуальные CBN инструменты для нарезки канавок

1.5mm

1.5

φ6

5.7

0.2

50

8

2mm

2

φ6

5.7

0.2

50

10

2.5mm

2.5

φ6

5.7

0.2

50

10



Рисунок

Код заказа

 Размер (мм)

W

H

L

E

R

CBN канавочные вставки HTW

HTW10-30°-R/L

10

10

80

0

0.2-0.5

HTW13-30°-R/L

13

13

100

4

HTW16-30°-R/L

16

16

120





Рисунок

Код заказа

Размер (мм)

W

H

L

R

 HTW CBN канавочные вставки

HTW10-N

10

10

80

0.3-0.5

HTW13-N

13

13

100

HTW16-N

16

16

120



Высокоточная внутренняя фреза (специально для небольших отверстий)



 Код заказа

  Размер (мм)

Рисунок

φD

h

H

L

E

HBφ4-N

4

3

3.5

16

2

CBNрасточные вставки HB

HBφ5-N

5

3.5

4

20

2.5

HBφ6-N

6

4

5

25

3

HBφ8-N

8

6

7

35

4

HBφ10-N

10

7

9

50

5

Примечание. Клиенты предоставляют требования к чертежам, Halnn предоставит индивидуальные услуги.
