Серый чугун Специальные пластины из CBN

Серый чугун Специальные вставки CBN

Полное название: Серый чугун Специальные пластины из CBN

Диапазон твердости при обработке: около HT200/250

Обрабатываемые материалы: серый чугун, спеченный сплав на основе железа

Тип обработки: чистовая, получистовая, черновая

Нажмите на консультацию

Обработка серого чугуна, Токарная обработка серого чугуна Рекомендовать пластины


CNMN/CNGN	SNMN/SNGN	SCGN	WNGA	TNGA	CNGA

Поля приложения

Материал: Серый чугун и т.д.;

Отрасль: автомобильная промышленность;

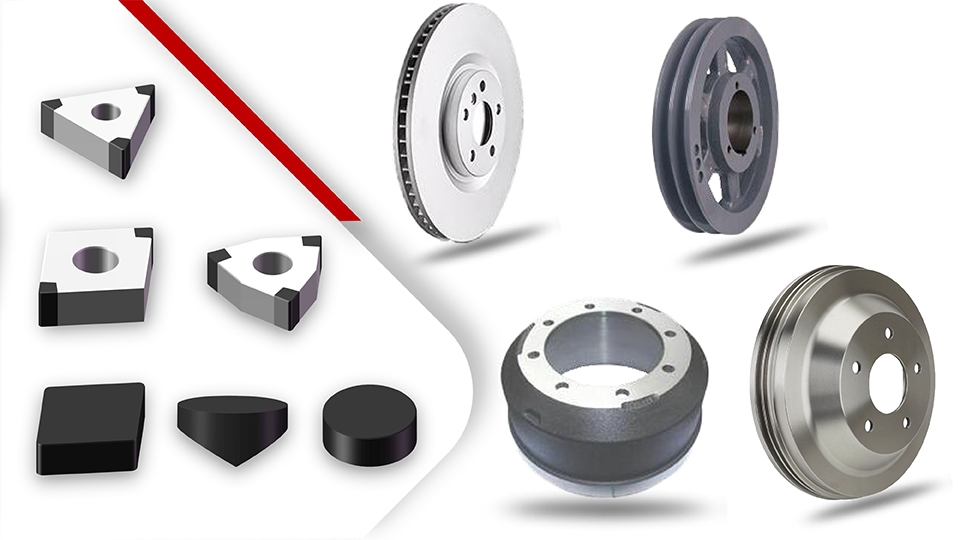

Заготовки: тормозные диски, тормозные барабаны, шкивы, маховики, нажимные диски сцепления, компрессоры кондиционеров и т. д.

Параметры резки

Материал обработки	Рекомендуемые параметры резки			Пластина CBN
Материал обработки	Скорость резания VC(м/мин)	Глубина резания ap (мм)	Скорость подачи Fr (мм/об)	Пластина CBN
Серый чугун	400-1200(Черновая обработка)	1-10	0.2-1	BN-S30, BN-S300
Серый чугун	600-2000(Отделка)	≤1	0.05-0.3	BN-S30, BN-S300
Серый чугун	300-1500(Отделка)	≤1	0.05-0.3	BN-K20, BNK30

Случаи применения

Заготовка: Тормозной барабан
Материал: серый чугун
Тип вставки: BNK30 WNGA080408
Параметры резки: Vc=650m/min, Fr=0.2mm/r, ap=0.5mm
Способ обработки: сухая резка
Вставить оценку	Стойкость инструмента/кромка	Шероховатость
Halnn BNK30	120pcs	Ra1.6
Некоторые марки CBN	70pcs	Ra2.0

Заготовка: Медведь компрессора кондиционера
Материал: серый чугун
Тип вставки: BNK30 WNGA080408
Параметры резки: Vc=600m/min, Fr=0.25mm/r, ap=0.3mm
Способ обработки: сухая резка
Вставить оценку	Скорость резки	Стойкость инструмента/кромка
Halnn BNK30	600m/min	500pcs
Твердосплавные пластины с покрытием	330m/min	80pcs

Заготовка: шкив
Материал: серый чугун
Тип вставки: BN-K20 CNGA120408
Параметры резки: Vc=550-700m/min, Fr=0.25mm/r, ap=0.3mm
Способ обработки: сухая резка
Вставить оценку	Шероховатость	Стойкость инструмента/кромка
Halnn BNK20	Ra1.6	200pcs
Некоторые марки CBN	Ra3.2	35pcs

Заготовка: Тормозной диск
Материал: серый чугун
Тип вставки: BN-S300 SCGN090408
Параметры резки: Vc=800m/min, Fr=0.2mm/r, ap=0.25mm
Способ обработки: сухая резка
Вставить оценку	Тип вставки	Скорость резки	Стойкость инструмента/кромка
Halnn BN-S300	SCGN090408	800m/min	300pcs
Твердосплавные пластины с покрытием	CNMG120408	300m/min	15pcs

Заготовка: Тормозной диск
Материал: серый чугун (HT250)
твердость: HB170~210
Тип вставки: BN-S30 CNMN120712
Параметры резки: Vc=500m/min, Fr=0.55mm/r, ap=2mm
Способ обработки: сухая резка
Вставить оценку	Скорость резки	Стойкость инструмента/кромка	Эффективность
Halnn BN-S30	500m/min	200pcs	Улучшено в 1,8 раза
Карбидная вставка	180m/min	30pcs	------

Заготовка: Тормозной барабан
Материал: серый чугун (HT250)
твердость: HB170~210
Тип вставки: BN-S30 CNMN120716
Параметры резки: Vc=380/min, Fr=0.65mm/r, ap=2.5mm
Способ обработки: сухая резка
Вставить оценку	Скорость резки	Стойкость инструмента/кромка	Эффективность
Halnn BN-S30	380m/min	95pcs	Улучшено в 1,5 раза
Твердосплавные пластины с покрытием	150m/min	15pcs	------
