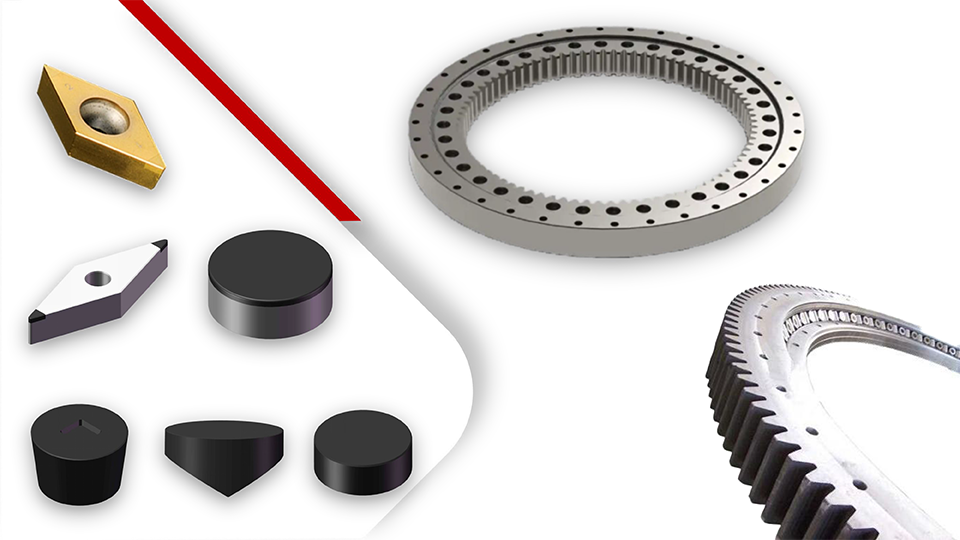

Специальные вставки для поворотных подшипников
share:

Специальные вставки для поворотных подшипников

Полное имя: Подшипник специальные вставки CBN/PCD

Использование типов вставок: RNGN, RNMN, RCGX, TNGA, CNGA, DNGA, WNGA

Твердость при обработке: выше HRC45

Обрабатываемый материал: закаленная сталь, подшипниковая сталь

Способ обработки: черновая, чистовая

Непрерывная и прерывистая резка



Описание продукта


Жесткий поворотный подшипник, Вставка из CBN Вращающийся подшипник, вставки из PCBN Рекомендуемые вставки



вставки из PCBN RNGN


Твердый вставки из CBN RNMN/RNGN


Твердый вставки из CBN RCGX


Твердый вставки из CBN RCMN




Вставки из PCBN с покрытием Halnn DNGA

RNGN

RNMN

RCMX-V

RCMN

DNGA

Вставки из PCBN с покрытием Halnn TNGA

вставки из PCBN CNGA

вставки из PCBN TNGA



TNGA

CNGA

TNGA




Преимущества наших пластин CBN для обработки подшипников

Высокая твердость

Отличная стойкость к истиранию и ударопрочность;

Высокая эффективность резания и длительный срок службы инструмента;

Запатентованный продукт, вставки из неметаллического клея CBN.

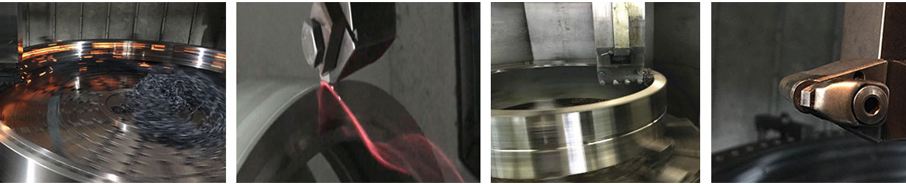

Дело обработки

Обрабатывающаячасть:Подшипник  ветроэнергетики, ребро внутреннего кольца

Внутреннее кольцевое ребро

Размер обработки: 2750 мм

Материал: 42КрМо4

Твердость подшипника: 58-63 HRC

Черновая обработка поверхности: Ra 0,4

Тип вставок: BN-H200 RNGN090300

Способ обработки: Черновая обработка

Параметры обработки: Vc=190 м/мин, Fr=0,32 мм/об, Ap=0,6-0,7 мм.

Способ обработки: чистовая обработка

Параметры обработки: Vc=215 м/мин, Fr=0,2 мм/об, ap=0,2 мм



Гоночная дорожка вне кольца

Обрабатываемаячасть: подшипник ветроэнергетики, дорожка внешнего кольца

Размер обработки: 2750 мм

Материал: 42КрМо4

Твердость подшипника: 58-63 HRC

Тип вставок: BN-H200 RNGN090300

Способ обработки: Черновая обработка

Параметры обработки: Vc=190 м/мин, Fr=0,43 мм/об, Ap=1 мм

Способ обработки: чистовая обработка

Параметры обработки: Vc=260 м/мин, Fr=0,2 мм/об, ap=0,1 мм



Термически обработанные подшипники, такие как подшипники ветряных турбин, металлургические подшипники и подшипниковые узлы ступиц колес, обычно имеют твердость выше 50 HRC, что предъявляет высокие требования к износостойкости и сроку службы инструмента.

Крупногабаритные подшипники, такие как подшипники ветряных турбин, имеют большие диаметры. После термической обработки припуск на обработку составляет 2-6 мм, а припуск на обработку неравномерен. Кроме того, в лунчатой канавке дорожки качения наружного кольца обрабатываемой детали имеются масляные отверстия. От инструмента требуется хорошая ударопрочность и прочность. Он легко сломается. В то же время к подшипникам предъявляются более высокие требования по точности и шероховатости поверхности. Например, допуск точности радиана дорожки качения подшипника ветряной турбины составляет 0,08, а шероховатость поверхности дорожки качения составляет Ra0,4.

Благодаря постоянному развитию современной инструментальной промышленности, инструментальный материал BN-H200 из кубического нитрида бора (CBN), разработанный в отрасли сверхтвердых материалов, эффективно решает проблему сложной обработки подшипников и может соответствовать требованиям высокого качества, высокой эффективности и низкой стоимости. в то же время.


Вставки CBN для обработки подшипников
