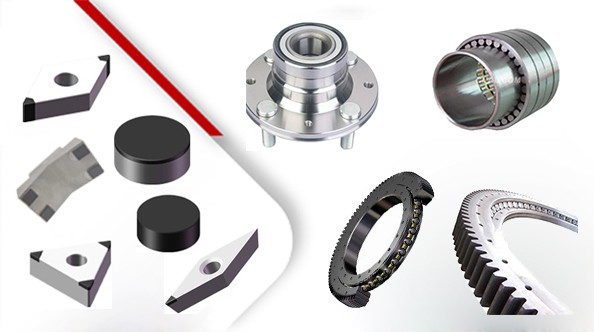

Специальные вставки для подшипников высокой твердости

Полное имя: Вставки КБН/ПКД подшипника высокой твердости специальные

Использование типов вставок: RNGN, RNMN, RCGX, RCMN, TNGA, CNGA, DNGA, WNGA, VCGW, блок стойки с алмазным подшипником

Твердость при обработке: выше HRC45

Обрабатываемый материал: закаленная сталь, сталь высокой твердости, подшипниковая сталь, 42CrMo4, порошковая металлургия, композитные материалы и так далее.

Способ обработки: черновая, чистовая

Непрерывная обработка, Легкая прерывистая обработка, Прерывистая обработка; Чистовая обработка, Черновая обработка

Нажмите на консультацию

Описание продукта

Твердость шестерни: выше 45HRC

Рекомендуемые вставки: вставки из PCBN, вставки из PCD, цельные вставки из CBN, сплошные вставки из CBN с полной поверхностью, составные вставки из CBN

Непрерывный процесс: непрерывная обработка, обработка с небольшими прерываниями, обработка с прерываниями; Чистовая обработка, Черновая обработка

Материалы подшипника: закаленная сталь, сталь высокой твердости, подшипниковая сталь, 42CrMo4, порошковая металлургия, композитные материалы и так далее.

Тип подшипника: подшипники ветроэнергетики, промышленные подшипники, металлургические подшипники, подшипниковые узлы ступиц колес,

Подшипниковая промышленность: ветроэнергетика, автомобильная промышленность, транспортная промышленность и т. д.

Рекомендовать вставки


RNGN CBN вставки	RNMN CBN вставки	RCMX-V CBN вставки	RCMN CBN вставки	DNGA CBN вставки

WNGA CBN вставки	CNGA CBN вставки	TNGA CBN вставки	VCGW PCD вставки	Блок стойки с алмазным подшипником

Рекомендовать класс

Оценка	Тип процесса	AP	Состояние процесса	Технологическая сталь
BN-H200	Черновая обработка, чистовая обработка	1mm--10mm	Непрерывное - легкое прерывание	Сталь
BN-S200	Черновая обработка, чистовая обработка	1mm--10mm	Непрерывное - легкое прерывание	Сталь
BN-H20	Отделка	≤1mm	Непрерывное - легкое прерывание	Сталь
BN-H11	Отделка	≤1mm	Непрерывное	Сталь
BN-H50	Отделка	≤0.5mm	Непрерывное - легкое прерывание	Сталь и порошковая металлургия
BN-H05	Отделка	≤0.2mm	Непрерывное	Сталь
BN-H10	Отделка	≤0.5mm	Непрерывное - легкое прерывание	Сталь
BN-H21	Отделка	≤0.5mm	Прерывание - тяжелое прерывание	Сталь
BN-H05 C25	Отделка	≤0.2mm	Непрерывный	Сталь
BN-H10 C25	Отделка	≤0.5mm	Непрерывный - Легкое прерывание	Сталь
BN-H21 C25	Отделка	≤0.5mm	Легкое прерывание - Тяжелое прерывание	Сталь
CDW010	Отделка	≤0.2mm	Непрерывный	Композитные материалы

Рекомендовать параметр процесса

Технологические материалы	Параметр процесса			Состояние процесса
Технологические материалы	Vc（м/мин）	Ап（мм）	Фр（мм/об）	Состояние процесса
Сталь высокой твердости	50-150	1 мм -- 10 мм	0.1-0.5	Черновая обработка
Сталь высокой твердости	90-250	≤1	0.05-0.35	Отделка

Дело обработки

Технологический подшипник ветроэнергетики

	Обрабатываемая часть: подшипник ветроэнергетики, ребро наружного кольца
	Размер обработки: 2750 мм
	Материал и твердость: 42CrMo4, HRC58-63
	Требования к шероховатости поверхности: Ra 0,4
	Вставки：BN-H200 RNMN090300
	Способ обработки: черновая и чистовая обработка
	Параметры обработки: Vc=190 м/мин, Fr=0,32 мм/об, Ap=1-1,5 мм, S=25 об/мин.

Заготовка: Подшипники энергии ветра Материалы: 42CrMo, HRC58~62, Способ обработки: Полупрерывная токарная обработка Выбранная вставка: BN-H10 RNGN090300 Условия резки: сухая резка Параметры процесса: Ap=1 мм (черновая обработка), Ap=0,15 мм (чистовая обработка) Fr=0,45 мм/об, Vc=145 м/мин
Вставить материалы	Скорость резки	Срок службы инструмента	Эффективность
Halnn BN-H10	145 м/мин	3шт	Улучшить 20%
Другой бренд	120 м/мин	2шт	----

Обработка отверстия подшипникового узла ступицы и дорожки качения

	Компонент: Отверстие подшипникового узла ступицы и дорожка качения
	Твердость: HRC58~62
	Вставки: BN-H50 (C25) VNGA160408
	Параметры процесса: Vc=208 м/мин, Fr=0,15 мм/об, Ap=0,23 мм
	Шероховатость: ≤Ra0.6
	Срок службы инструментов: 52 шт.
	После покрытия гладкое покрытие будет идеально сочетаться с борно-бтановым покрытием, что позволит получить превосходные характеристики резания, повысить точность и срок службы инструмента по сравнению со вставкой из борна без покрытия.

Обработка подшипников порошковой металлургии

Заготовка: Металлургический подшипник
Материалы: порошковая металлургия, HRC62
Обрабатываемая часть: внешний круг подшипника и внутреннее отверстие
Выбранная вставка: BN-H11 DNGA150408
Способ обработки: сухая резка
Параметры резки: Vc=140 м/мин, Fr=0,12 мм/об, Ap=2,5 мм
Бренд	Скорость резки	Срок службы инструментов	Шероховатость
Halnn BN-H11	140 м/мин	12 шт/наконечник	Ra0,8
Шероховатость	140 м/мин	10 шт/наконечник	Ra0,8

Процесс Композитные материалы Подшипник/втулка

Композитные подшипники состоят из слоев скольжения, изготовленных из полимеров, таких как политетрафторэтилен (ПТФЭ). Эффективно устраняет вибрацию и шум рулевого колеса автомобиля при движении автомобиля. Во время установки композитные подшипники помогают компенсировать допуски сопрягаемых компонентов без необходимости дорогостоящей прецизионной шлифовки поверхностей на валу.

	Заготовка: Композитный подшипник/втулка
	Материалы: Композитные материалы высокой твердости
	Выбранная вставка: CDW010 VCGW 160408
	CDW010 изготовлен из сплава PCD общего назначения, который отличается хорошей прочностью и высокой износостойкостью; если вам нужна более высокая износостойкость, вы можете выбрать материалы CDW025 и CDW302, которые обладают хорошей прочностью кромки и качеством кромки.
