Черновая обработка стали высокой твердости

Полное имя: CBN вставляет черновую сталь высокой твердости

Обрабатываемые материалы: сталь с высоким содержанием марганца, легированная сталь с высоким содержанием хрома, сталь высокой твердости.

Заготовка: насос, валки мельницы, подшипник, конусная дробилка, щековая пластина, вкладыш челюсти, вкладыш конуса, мантия, вкладыш чаши, мобильный конус, вогнутый сегмент

Использование вставок типа: RNMN, SNMN, CNMN

Способ обработки: Черновая обработка

Нажмите на консультацию

Описание продукта

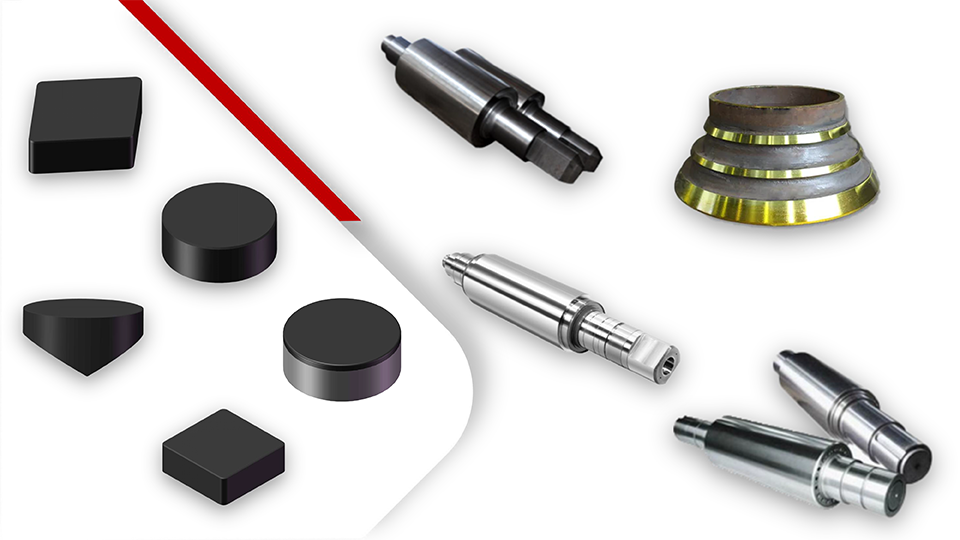

Токарная обработка закаленной стали с ЧПУ, черновая обработка закаленной стали Рекомендуются цельные пластины из CBN


RNMN	CNMN	SNMN	RCMX

Вставить оценку	Подходящие материалы	Способ обработки	Типичное применение
BN-K1	Отбеленный чугун, чугун с высоким содержанием никеля и хрома и высокопрочный легированный чугун	Черновая обработка	Легированный чугун, Шламовый насос, Износостойкие отливки
BN-S20	Закаленная сталь, Жаропрочная и абразивостойкая сталь, Высокомарганцевая сталь	Черновая обработка, получистовая обработка	Мельничные валки, шарико-винтовая передача, Подшипники с помощью ветроэнергием
BN-S200	Закаленная сталь, суперсплав	Отделка	Подшипники с помощью ветроэнергием
BN-S300	Серый чугун, быстрорежущая сталь	Черновая обработка, Отделка	Тормозной диск, чугунный двигатель, коробка передач, гильза цилиндра, прокатные валки

Преимущества пластин Halnn Solid CBN для черновой обработки материалов из стали высокой твердости

Высокая твердость;

Отличная износостойкость и ударопрочность;

Высокая эффективность резания и длительный срок службы инструмента;

Запатентованные продукты с особыми преимуществами, неметаллические клейкие фрезы CBN.

Случаи применения

Материалы: сталь с высоким содержанием марганца
Заготовка: конусная дробилка
Выбранная вставка:BN-BN-S20 SNMN150716
Условия резки: Ap=7.5мм,
Fr =0.5мм/r, Vc = 65м/мин
Материал вставки	Vc	Ap	Стойкость инструмента/кромка
Halnn BN-S20	65м/мин	7.5мм	2кусок
Карбидная вставка	19м/мин	3.5мм	0.5кусок

Материал: Валки из быстрорежущей стали, твердость HRC68
Выбранная вставка:BN-S20/BN-K1 RCGX120700/RCGX090700
Состояние обработки:
Vc=25м/мин, ap=0.5мм, Fr =0.5мм/r
Материал вставки	Эффективность	Материал вставки
Halnn BN-S20	5 раз	Цельные пластины из CBN
Карбидная вставка	/	Карбидная вставка

Твердость заготовки: HRC60 Закаленная сталь
Модель лезвия: BN-S20 SNMN120712
Параметры резки: VC =90м/мин, FR =0.12мм/мин, AP =2.5мм
Режим обработки: сухая резка
Материал вставки	Скорость резки	Срок службы инструментов	Режим отказа
Halnn CBN материал	90м/мин	0,5 шт./кончик	Нормальный износ
Керамический материал	45м/мин	0,3 шт./кончик	Сломанный
