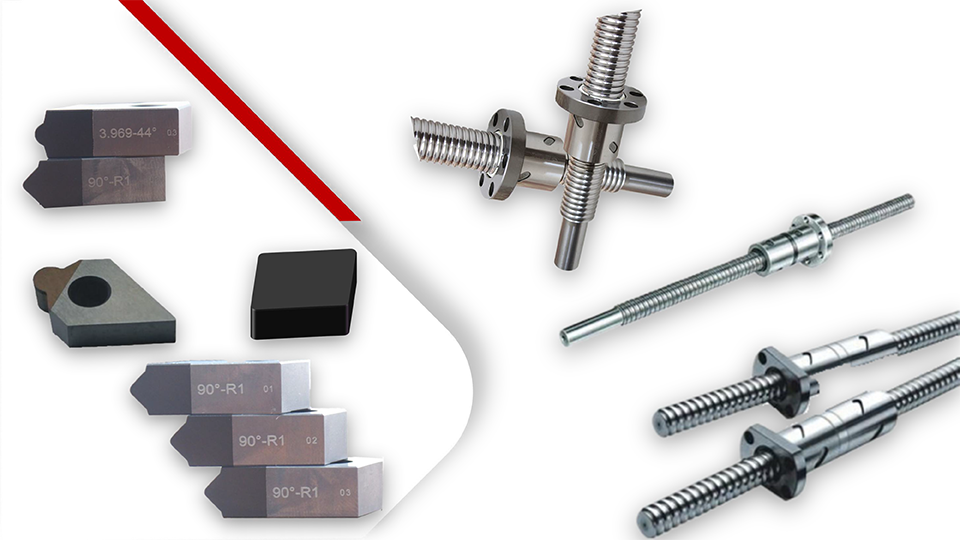

Специальные вставки для шарико-винтовой передачи

Полное имя: Шариковый винт Специальные вставки Вставки КБН

Использование вставок типа: CNGN, V-Grooving Tools (CBN Grooving Inserts)

Твердость при обработке: выше HRC45

Обрабатываемый материал: закаленная сталь, сталь высокой твердости

Способ обработки: черновая, чистовая обработка;

Непрерывная и прерывистая резка

Нажмите на консультацию

Описание продукта

Преимущества вставок Halnn CBN BN-S20 и BN-H10 с твердым вращением ШВП

(1) Высокая твердость, абразивная стойкость и термостойкость

(2) Сильная ударопрочность, избегайте сколов вставки, проблем с повреждением

(3) Высокоскоростная резка, повышение эффективности

(4) Метод сухой резки уменьшает загрязнение

(5) Долгий срок службы инструмента, в 1,5-2 раза больше, чем у традиционных пластин из CBN.

Рекомендовать фрезерные пластины из CBN - Специальные фрезерные пластины для шариковых винтов

Фрезерные вставки из CBN для шарико-винтовой передачи Фрезерные вставки из CBN-ШВП Резьбовые пластины CBN для обработки шарико-винтовой передачи Резьбовые вставки CBN для обработки шарико-винтовой передачи

Случаи применения

Материалы и твердость :Винт прокатки Gcr15, HRC60-62
Выбранная вставка: BN-S20 CNGN120708
Параметры резки: ap=4,5 мм, Fr=0,10 мм/об, Vc=95 м/мин,
Сухая резка
Вставить материалы	Скорость резки	Глубина резания	Режим отказа
Halnn BN-S20	95м/мин	4.5мм	Нормальный износ
Керамическая вставка	65м/мин	0.5мм	Сломанный урон

Заготовка и твердость : Шарико-винтовая резьба, Gcr15, HRC60-62
Выбранная пластина: Пластины BN-H10 CBN для обработки канавок
Условия резки: Fr=0,10 мм/об, Vc=150 м/мин.
Сухая резка
Вставить материалы	Шероховатость	Режим отказа
Halnn BN-H10	≤Ra0,8	Нормальный износ
Другой PCBN	Ра1,2-1,6	Сломанный урон

С развитием технологии резки производители режущих инструментов исследовали новые инструментальные материалы «кубический нитрид бора», которые можно использовать для токарной обработки вместо шлифования. легко сделать сколы вставки. Наконец, Halnn исследует неметаллические клейкие твердые вставки из CBN BN-S20, решая проблемы сколов.

Обработка пластин CBN Шариковый винт
