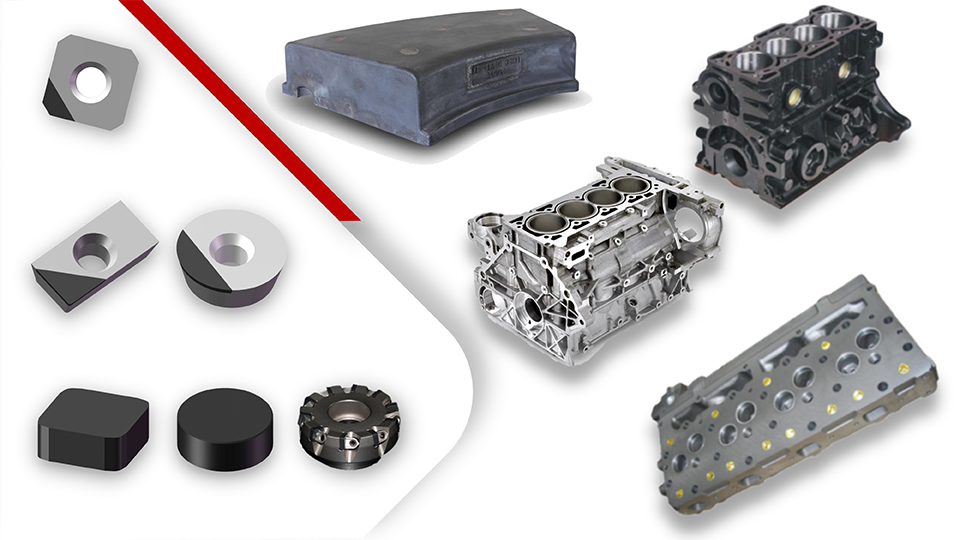

Фрезерование чугунных пластин CBN

Полное название: Фрезерные пластины из чугуна CBN

Диапазон твердости при обработке: HRC35-HRC68, HT200/250

Материалы для обработки: отбеленный чугун, высоколегированный чугун, износостойкий чугун, жаропрочный сплав, высокомарганцовистая сталь, серый чугун, спеченный сплав на основе железа и т. д.

Тип обработки: черновое и чистовое фрезерование.

Возможна непрерывная и прерывистая обработка

Нажмите на консультацию

Описание продукта

Рекомендовать фрезерование пластин из чугуна CBN


SNFN	CNFN	RNFN	SNEN	SNEX	RNEN

OPHN	RDMW	APMT	SEET

Серия фрез/держателей

φ63 Фрезерование Фреза φ125 Фрезерование Фреза φ160 Фрезерование Фреза

Diameter 63 Diameter 125 Diameter 160

Примечание. Клиенты предоставляют требования к чертежу или размеру, Halnn предоставит индивидуальные услуги.

Поля приложения

Материал: чугун с высоким содержанием хрома, никелевый твердый чугун, сплав с высоким содержанием никеля и хрома, отбеленный чугун, белый чугун и т. Д .;

Промышленность: строительная техника, техника тяжелой промышленности, энергетическое оборудование, горнодобывающая техника и другие отрасли промышленности;

Заготовка: шламовый насос, рабочее колесо, вкладыш, конусная дробилка и т. д.;

Параметры резки

Материал обработки	Рекомендуемые параметры резки			Пластина CBN
Материал обработки	Скорость резания VC(м/мин)	Глубина резания ap (мм)	Скорость подачи Fr (мм/об)	Пластина CBN
Чугун высокой твердости (HRC35-68)	35-120(Черновое фрезерование)	1-4	0.15-0.45	BN-K1
Чугун высокой твердости (HRC35-68)	60-180(Чистовое фрезерование)	≤1	0.05-0.35	BN-K1
Серый чугун	450-2000(Чистовое фрезерование)	≤1.5	0.05-0.3	BN-S300, BN-S200, BNK30

Случаи применения

Заготовка: Футеровочная плита
Материал: чугун с высоким содержанием хрома
Тип вставки: BN-K1 SNFN120712
Параметры резки: N=85r/min, Fr=0.4mm/r, ap=3mm
Способ обработки: сухая резка

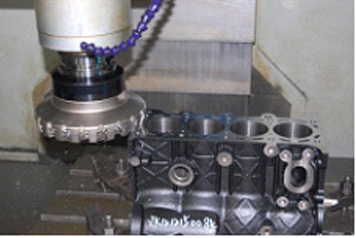

Заготовка: блок двигателя
Материал: FC250(HB170~210)
Тип вставки: BN-S300 SNEN090308
Параметры резки: Vc=1700 m/min, ap=0.3mm, fz =0.12mm/r
Способ обработки: сухая резка
Вставить оценку	Скорость подачи	Срок службы инструмента/лезвие
Halnn BN-S300	3670mm/min	85 pieces
Некоторые марки CBN	3670mm/min	80 pieces
