Финишная обработка вставок из закаленной стали

Полное название: Финишная токарная обработка стали высокой твердости

Обрабатываемые материалы: закаленная сталь, сталь высокой твердости, подшипниковая сталь, штамповая сталь

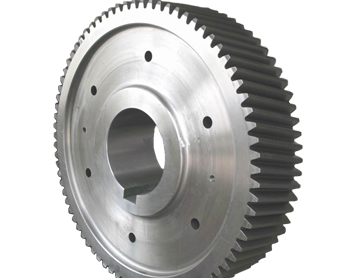

Заготовка: шестерня, подшипник

Использование типов вставок: CNGA, DNGA, CCGW, TNGA

Способ обработки: Завершить токарную обработку

Нажмите на консультацию

Описание продукта

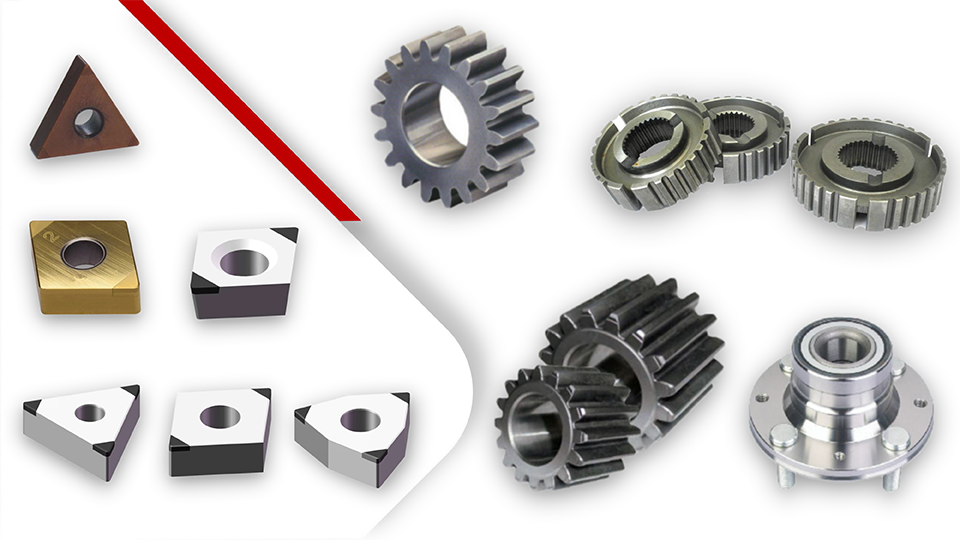

Пластины из закаленной стали PCBN, закаленная сталь для непрерывного точения Рекомендовать инструменты для режущих пластин PCBN


CNGA PCBN	CCGW PCBN	CNGA PCBN	DNGA PCBN	DCGW PCBN

TNGA PCBN	TCGW PCBN	TNGA PCBN	DNGA PCBN

Оценка	Технологический материал	Условие	Технологический материал	Заготовка
BN-H11	Непрерывный	получистовая обработка Отделка	Закаленная сталь	Подшипники, шестерни, вал шестерни, закаленная пресс-форма
BN-H20	Полупрерывание	получистовая обработка Отделка	Закаленная сталь	Шестерни из закаленной стали, пресс-формы и т. Д.
BN-H05	Непрерывный	Отделка	Закаленная сталь	Шестерни, Вал Шестерни, Подшипники
BN-H10	Непрерывный Полупрерывание	Отделка	Закаленная сталь Чугун повышенной прочности	Подшипники, шестерни, вал шестерни, компонент высокой твердости
BN-H21	Semi-Interrupt Тяжелое прерывание	Отделка	Закаленная стальl	Подшипники, шестерни, вал шестерни, пресс-форма и т. Д.
BN-H05 C25	Непрерывный	Отделка	Закаленная сталь	Подшипники, шестерни, вал шестерни, плесень и т. Д.
BN-H10 C25	Непрерывный Полупрерывание	Отделка	Закаленная сталь	Подшипники, шестерни, вал шестерни, компоненты высокой твердости
BN-H21 C25	Полупрерывание Тяжелое прерывание	Отделка	Закаленная сталь	Подшипники, шестерни, вал шестерни, плесень и т. Д.

Случаи применения

Условия обработки: Непрерывное точение
Материалы и твердость: 20CrMnTi, HRC58~62
Вставить модель：BN-H05 CNGA120408
Условия резки：Ap=0,1 мм, Fr=0,1 мм/об, Vc=180 м/мин
Сухая резка
Вставить материалы	Шероховатость	Срок службы инструмента (шт/кончик)
Другой ПХБН	Ra1.0	550
Halnn BN-H05	Ra≤0.8	800
Halnn BN-H05 C25(Покрытие PCBN)	Ra≤0.8	1200

Условия обработки: Непрерывное точение
Материалы и твердость: 20CrMnTi Шестерни Внутреннее отверстие, HRC58-62
Выбранная вставка: BN-H05 CNGA120408
Условия резки:ap=0,1 мм, Fr=0,1 мм/об, Vc=180 м/мин,
Сухая резка
Вставить материалы	Шероховатость	Срок службы инструмента
Halnn BN-H05	≤Ra0.8	800 частей
Другой бренд PCBN	Ra1.0	550 частей

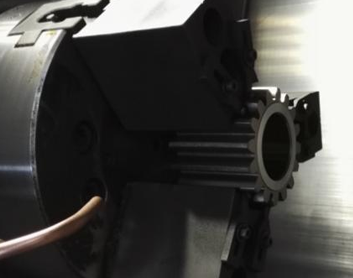

Условия обработки: полупрерывистое точение внутреннего отверстия
Материалы и твердость: шестерни 20CrMnTi, HRC58~62
Выбранная вставка：BN-H10 CCGW09T304
Условия резки：ap=0,25 мм, Fr=0,08 мм/об, Vc=135 м/мин,сухая резка
Режущие материалы	VC	Срок службы инструмента	Эффективность
Halnn BN-H10	135м/мин	1000 частей	Улучшенный 22%
Другой PCBN	110м/мин	600 частей	----

Состояние обработки: тяжелое прерывание при токарной обработке
Материалы и твердость: 20CrMnTi Механизм, HRC58-62
Выбранная вставка:BN-H21 WNGA080404
Условия резки: Ap= 0,15 мм, Fr= 0,1 мм/об, Vc= 117 м/мин
Сухая резка
Выбранная вставка	Срок службы инструмента	Режим отказа
Halnn BN-H21	600 частей	Нормальный износ
Другой PCBN	100 частей	Урон сломан
