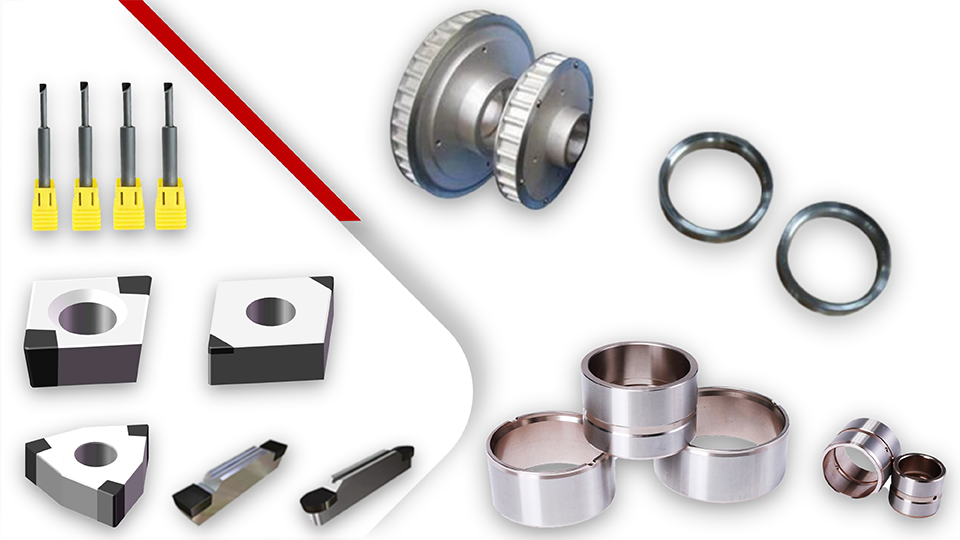

Специальные инструменты для порошковой металлургии

Описание: Специальные пластины CBN для порошковой металлургии, режущие пластины CBN

Рекомендуемый класс: BN-K50, BNK30, BN-K10, BN-H21, BN-H101 и т. Д.

Обрабатываемые материалы: порошковая металлургия

Способ обработки: Turing, фрезерование, расточка, канавка

Нажмите на консультацию

Описание продукта

Из-за пористой структуры порошковой металлургии значение твердости порошковой металлургии колеблется в небольшой области, даже если измеренная макроскопическая твердость составляет HRC20-35, твердость частиц после формования деталей будет достигать HRC60. Эти частицы вызовут резкий износ края инструмента во рту. Для порошковой металлургии Halnn Tools предлагает клиентам на выбор вставки из PCBN марки BN-K50, BNK30, BN-K10 и BN-H21, конкретная структура которых следующая.

Пластины из CBN для порошковой металлургии Рекомендованные инструменты

Пластины PCBN вставки CBN для обработки канавок

Параметры процесса

Материал обработки

Vc（м/мин)

Ап (мм)

Фр（мм/об)

Бренд

Порошковая металлургия

80-150 (Черновая обработка)

≥0.5мм

0.1-0.5

BNK30, BN-K10, BN-K50,

BN-H21, BN-H101

90-350 (отделка)

≤0.5мм

0.1-0.2

Случаи применения

Заготовка: порошковая металлургия
Обрабатываемая часть: Шестерня - Наружная поверхность
Твердость заготовки: HRC20-30
Модель инструмента: BN-H101 DCGW11T302 (E01)
Параметры резки: N=1900R, Fr=0,13 мм/об, Ap=0,1 мм
Срок службы: 600-700 шт.
Вывод: высокорентабельная порошковая металлургия для обработки материалов BN-H101 имеет срок службы на 40% больше, чем у конкурирующих продуктов, а цена абсолютно выше.

Заготовка: Ременный шкив
Материал: порошковая металлургия, HRC 38
Условия процесса: Полупрерывная резка
Модель инструмента：BN-K50 DCGW11T304
Параметры резки: Ap=0,2 мм, Fr=0,1 мм/об, Vc=150 м/мин
Сухая резка
Инструментальный материал	Шероховатость	Продолжительность жизни
Halnn BN-K50	≤Ra0.8	450шт
Другой бренд PCBN	Ra1.0	300шт

Заготовка: седло клапана
Материал: порошковая металлургия
Условия процесса: Полупрерывная резка
Модель инструмента：BN-K50 DCGW11T304
Параметры резки: Ap=0,05 мм, Fr=0,03 мм/об, Vc=160 м/мин.
Сухая резка
Инструментальный материал	Шероховатость	Скорость резки	Продолжительность жизни
Halnn BN-K10	≤Ra0.8	160м/мин	400шт
Другой бренд PCBN	Ra1.0	130м/мин	280шт
