Plaquitas de hierro fundido para torneado

Nombre completo: Plaquitas CBN de hierro fundido para torneado, plaquitas CBN sólidas
Rango de dureza de mecanizado: HRC35-HRC68
Materiales de mecanizado: hierro fundido con alto contenido de cromo, hierro fundido duro con níquel, aleación de cromo con alto contenido de níquel, hierro fundido enfriado, hierro fundido blanco, hierro fundido gris, etc.;
Tipo de mecanizado: rectificado en lugar de torneado, desbaste, semiacabado y acabado
Procesamiento continuo e interrumpido posible

Haga clic en la consulta

Descripción del producto

Insertos CBN de hierro fundido recomendados


RNMN/RNGN	SNMN/SNGN	CNMN/CNGN	RCMX-V	RCGX-Y	SCGN

TNGA	CNGA	WNGA

Ventajas de rendimiento:
alta dureza;
Buena resistencia al desgaste y resistencia al astillado;
Excelente resistencia al impacto y resistencia a la fractura;
Alta eficiencia de corte y larga vida útil de la herramienta;

Campos de aplicación
Materiales: fundición con alto contenido de cromo, fundición dura con níquel, aleación con alto contenido de níquel y cromo, fundición enfriada, fundición blanca, fundición gris, etc.;
Industrias: rollos metalúrgicos, maquinaria de materiales de construcción de cemento, equipos eléctricos, industria automotriz, maquinaria de minería, etc.;

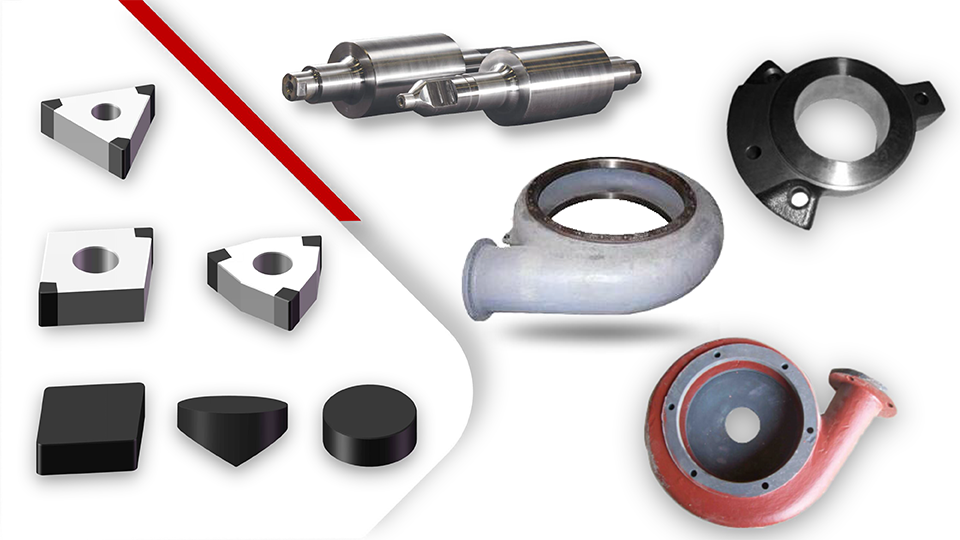

Piezas de trabajo: bomba de lodo, impulsor, rodillo, revestimiento, trituradora de cono, discos de freno, tambores de freno, poleas, compresores de aire acondicionado, etc.

Parámetros de corte

material de mecanizado	Parámetros de corte recomendados			Grado de plaquita de CBN
material de mecanizado	Velocidad de corte VC(m/min)	Profundidad de corte ap (mm)	Velocidad de avance franco(mm/r)	Grado de plaquita de CBN
Hierro fundido de alta dureza (HRC35-68)	35-120(desbaste)	1-10	0.15-0.8	BN-K1
Hierro fundido de alta dureza (HRC35-68)	60-180(Refinamiento)	≤1	0.05-0.35	BN-K1
Hierro fundido gris	400-1200(desbaste)	1-10	0.2-1	BN-S30, BN-S300
	600-2000(Refinamiento)	≤1	0.05-0.3	BN-S30, BN-S300
	300-1500(Refinamiento)	≤1	0.05-0.3	BN-K20, BNK30

Casos de aplicación

Pieza de trabajo: Cuerpo de bomba de lodos
Material: Cr26 (dureza HRC60)
Tipo de inserción: BN-K1 CNMN120712
Parámetros de corte: Vc=75m/min, Fr=0.12mm/r, ap=2.5mm
Método de procesamiento: corte en seco
Insertar grado	Vida/borde	ancho de corte
Plaquitas Halnn BN-K1 CBN	85pzs	desgaste normal
Alguna marca CBN	35pzs	Ruptura de daño

Pieza de trabajo: Hierro fundido de alta aleación de cromo
Materiales: hierro fundido con alto contenido de cromo Cr26 (dureza HRC60)
Tipo de inserción：BN-K1 SNMN120712
Parámetros de corte：Vc=75m/min, Fr=0.12mm/r, ap=2.5mm
Método de procesamiento: Torneado en seco con interrupción pesada
Insertar grado	Vida/borde	ancho de corte
Halnn BN-K1	11pzs	desgaste normal
Alguna marca CBN	3pzs	Ruptura de daño

Pieza de trabajo: Hierro fundido de alta aleación de cromo
Material: Cr26 (dureza HRC60)
Tipo de inserción: BN-K1 CNMN120712
Parámetros de corte: Vc=75m/min, Fr=0.12mm/r, ap=2.5mm
Método de procesamiento: corte en seco
Insertar grado	Ancho de corte	ancho de corte
Halnn BN-K1	500mm	desgaste normal
Alguna marca CBN	150mm	Ruptura de daño

Pieza de trabajo: rollos
materiales: Hierro fundido enfriado (Dureza HSD 67)
Tipo de inserción：BN-K1 RNMN120400/CNMN1207
Parámetros de corte：ap=2mm, Fr=0.5mm/r, Vc=66m/min
Método de procesamiento: corte en seco
Insertar grado	Eficiencia	toda la vida
Halnn BN-K1	Mejorado 2 veces	3 veces
Inserto de carburo	/	/

Pieza de trabajo: Tambor del freno
Material: Hierro fundido gris
Tipo de inserción: BNK30 WNGA080408
Parámetros de corte: Vc=650m/min, Fr=0.2mm/r, ap=0.5mm
Método de procesamiento: corte en seco
Insertar grado	Vida/borde	Aspereza
Halnn BNK30	120pzs	Ra1.6
Alguna marca CBN	70pzs	Ra2.0

Pieza de trabajo: Oso de compresor de aire acondicionado
Material: Hierro fundido gris
Tipo de inserción: BNK30 WNGA080408
Parámetros de corte: Vc=600m/min, Fr=0.25mm/r, ap=0.3mm
Método de procesamiento: corte en seco
Insertar grado	Velocidad cortante	Aspereza
Halnn BNK30	600m/min	500pzs
Insertos de carburo revestidos	330m/min	80pzs

Pieza de trabajo: Polea
Material: Hierro fundido gris
Tipo de inserción: BN-K20 CNGA120408
Parámetros de corte: Vc=550-700m/min, Fr=0.25mm/r, ap=0.3mm
Método de procesamiento: corte en seco
Insertar grado	Aspereza	Vida/borde
Halnn BNK20	Ra1.6	200pzs
Alguna marca CBN	Ra3.2	35pzs

Pieza de trabajo:Disco del freno
Material: Hierro fundido gris
Tipo de inserción: BN-S300 SCGN090408
Parámetros de corte: Vc=800m/min, Fr=0.2mm/r, ap=0.25mm
Método de procesamiento: corte en seco
Insertar grado	Tipo de inserción	Velocidad cortante	Vida/borde
Halnn BN-S300	SCGN090408	800m/min	300pzs
Insertos de carburo revestidos	CNMG120408	300m/min	15pzs

Pieza de trabajo: Disco del freno
Material: Hierro fundido grisn(HT250)
Dureza: HB170~210
Tipo de inserción: BN-S30 CNMN120712
Parámetros de corte: Vc=500m/min, Fr=0.55mm/r, ap=2mm
Método de procesamiento: corte en seco
Insertar grado	Velocidad cortante	Vida/borde	Eficiencia
Halnn BN-S30	500m/min	200pzs	Mejorado 1,8 veces
Inserto de carburo	180m/min	30pzs	------

Pieza de trabajo: Tambor del freno
Material: Hierro fundido gris(HT250)
Dureza: HB170~210
Tipo de inserción: BN-S30 CNMN120716
Parámetros de corte: Vc=380/min, Fr=0.65mm/r, ap=2.5mm
Método de procesamiento: corte en seco
Insertar grado	Velocidad cortante	Vida/borde	Eficiencia
Halnn BN-S30	380m/min	95pzs	Mejorado 1,5 veces
Inserto de carburo revestido	150m/min	15pzs	------
