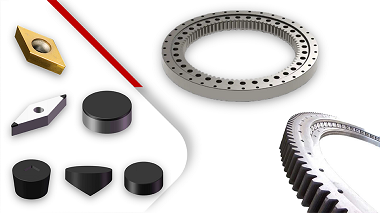

Rodamiento de giro de torneado duro, inserto de CBN Rodamiento de torneado, insertos de PCBN Insertos recomendados

Ventajas de nuestros rodamientos de mecanizado de insertos de CBN

alta dureza

Excelente resistencia a la abrasión y al impacto;

Alta eficiencia de corte y larga vida útil de la herramienta;

Producto patentado, insertos CBN adhesivos no metálicos.

Caso de procesamiento

Parte de procesamiento: cojinete de energía eólica, costilla del anillo interior
Tamaño de procesamiento: 2750 mm
Material: 42CrMo4
Dureza del rodamiento: 58-63 HRC
Desbaste de superficie: Ra 0.4
Tipo de insertos: BN-H200 RNGN090300
Forma de mecanizado: desbaste
Parámetro de mecanizado：Vc=190m/min Fr=0.32mm/r, Ap=0.6-0.7mm
Modo de mecanizado: Acabado
Parámetro de mecanizado：Vc=215m/min，Fr=0.2mm/r，ap=0.2mm

	Parte de procesamiento: cojinete de energía eólica, pista de rodadura del anillo exterior
	Tamaño de procesamiento: 2750 mm
	Material: 42CrMo4
	Dureza del rodamiento: 58-63 HRC
	Tipo de insertos: BN-H200 RNGN090300
	Forma de mecanizado: desbaste
	Parámetro de mecanizado：Vc=190m/min, Fr=0.43mm/r, Ap=1mm
	Modo de mecanizado: Acabado
	Parámetro de mecanizado：Vc=260m/min，Fr=0.2mm/r，ap=0.1mm

Los cojinetes tratados térmicamente, como los cojinetes de turbinas eólicas, los cojinetes metalúrgicos y las unidades de cojinetes de cubo de rueda, generalmente tienen una dureza superior a HRC50, lo que exige mucho en cuanto a la resistencia al desgaste y la vida útil de la herramienta.

Los rodamientos a gran escala, como los rodamientos de turbinas eólicas, tienen diámetros grandes. Después del tratamiento térmico, el margen de mecanizado es de 2-6 mm y el margen de mecanizado es desigual. Además, hay orificios de aceite en la ranura lunar del camino de rodadura del anillo exterior de la pieza mecanizada. La herramienta necesita buena resistencia al impacto y tenacidad. Se romperá fácilmente. Al mismo tiempo, los rodamientos tienen mayores requisitos de precisión y rugosidad de la superficie. Por ejemplo, la tolerancia de precisión del radián de la pista de rodadura del rodamiento de la turbina eólica es 0,08, y la rugosidad de la superficie de la pista de rodadura es Ra0,4.

Con el desarrollo continuo de la industria de herramientas moderna, el material de herramienta BN-H200 de nitruro de boro cúbico (CBN) desarrollado por la industria de materiales superduros resuelve de manera efectiva el problema del mecanizado difícil de rodamientos y puede cumplir con los requisitos de alta calidad, alta eficiencia y bajo costo. al mismo tiempo.
