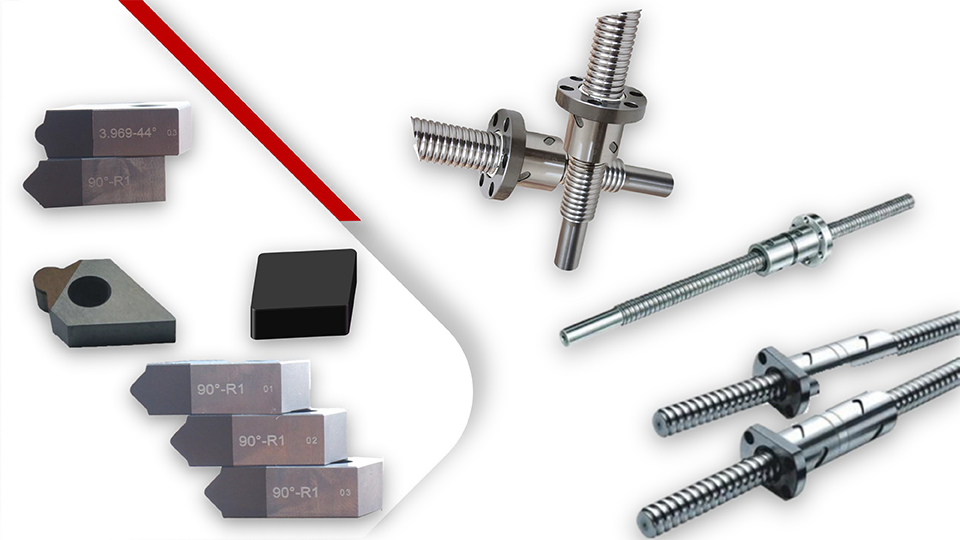

Insertos especiales para husillos de bolas

Nombre completo: Insertos especiales de husillo de bolas Insertos CBN
Uso del tipo de insertos: CNGN, herramientas de ranurado en V (insertos de ranurado CBN)
Dureza de procesamiento: por encima de HRC45
Material de procesamiento: acero endurecido, acero de alta dureza
Forma de procesamiento: Desbaste, acabado;
Corte Continuo e Intermitente

Haga clic en la consulta

Descripción del producto

Ventajas de los husillos de bolas de torneado duro Halnn CBN insertos BN-S20 y BN-H10
(1) Alta dureza, resistencia a la abrasión y resistencia al calor.
(2) Fuerte resistencia al impacto, evita el astillado del inserto, problema de daños
(3) corte de alta velocidad, mejora la eficiencia
(4) El método de corte en seco reduce la contaminación.
(5) Larga vida útil de la herramienta, será 1,5~2 veces mayor que las plaquitas CBN tradicionales.

Insertos de fresado CBN recomendados: insertos de fresado especiales para husillos de bolas

Plaquitas de fresado CBN-Husillo de bolas Insertos de ranurado CBN mecanizado Husillo de bolas 2.JPG Mecanizado de insertos de ranurado CBN Husillo de bolas.JPG

Casos de aplicación

Materiales y Dureza :Tornillo Rodante Gcr15, HRC60-62
Inserto seleccionado:BN-S20 CNGN120708
Parámetros de corte:ap=4.5mm,Fr=0.10mm/r,Vc=95m/min,
corte en seco
Insertar materiales	Velocidad cortante	Profundidad de corte	Modo de fallo
Halnn BN-S20	95m/min	4.5mm	Desgaste normal
Ceramic Insert	65m/min	0.5mm	Daño roto

Pieza de trabajo y dureza: Rosca de husillo de bolas, Gcr15, HRC60-62
Inserto seleccionado: BN-H10 Plaquitas de ranurado CBN
Parámetros de corte: Fr=0.10mm/r, Vc=150m/min
corte en seco
Insertar materiales	Aspereza	Modo de fallo
Halnn BN-H10	≤Ra0.8	Desgaste normal
Otros PCBN	Ra1.2-1.6	Daño roto

Con el desarrollo de la tecnología de corte, los fabricantes de herramientas de corte investigaron nuevos materiales para herramientas, "nitruro de boro cúbico", que se pueden usar para tornear en lugar de rectificar. hacer fácilmente el astillado del inserto Finalmente, Halnn investigó los insertos CBN sólidos adhesivos no metálicos BN-S20, resolviendo los problemas del astillado.

Mecanizado de insertos CBN Husillo de bolas.JPG
