Herramientas de corte especiales

Herramientas especiales para la industria del motor

Herramientas de corte especiales para la industria del motor

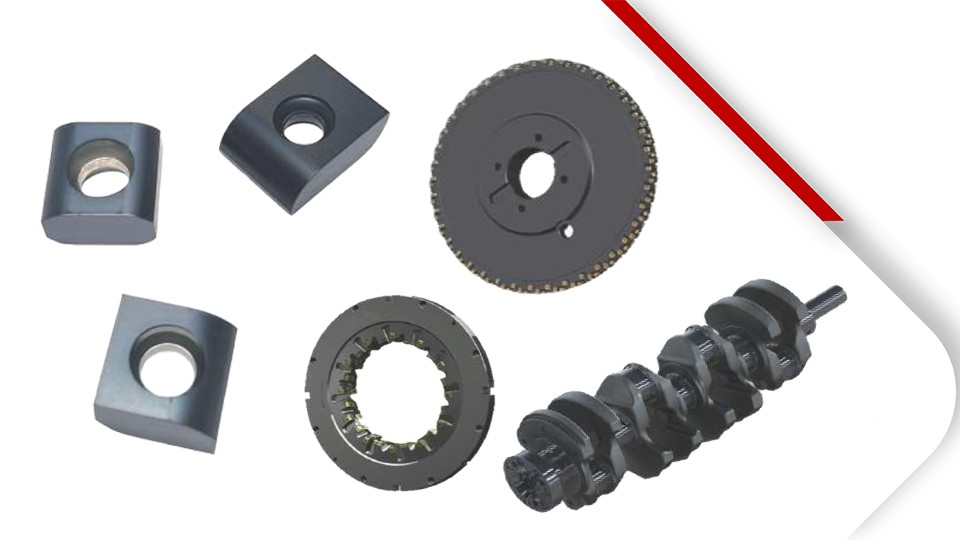

Pieza de proceso: culata del bloque del motor, cigüeñal

Haga clic en la consulta

Descripción del producto

Inserto no estándar

serie 680

Características del producto

1.El inserto adopta una matriz de alta tenacidad con recubrimiento CVD de alta calidad para proporcionar mayor eficiencia de procesamiento y vida útil de la herramienta;

2.Inserto de precisión de rectificado combinado con un diseño optimizado de disposición de dientes, para que la superficie de la pieza de trabajo alcance el estándar de prerectificado;

3. Las piezas de corte adoptan un diseño de instalación modular segmentado, fácil de descargar y ajustar.

4. Excelente rendimiento de corte, para lograr una alta eficiencia de eliminación de virutas.

Caso de proceso

Nombre del producto: cigüeñal

Material procesado: 42CrMo

Dureza del material: HB256-295

Tipo de máquina: máquina especial

Tipo de industria: Industria automotriz

prueba de comparación	Herramienta actual	HERRAMIENTA HALNN
Insertar	marca europea 134-C03 48 Piezas, 122-C03 16 Piezas H3-03 16 Piezas	680-002X12012060A10 HPA035B 680-002N14009507R34 HPA035B
Poseedor	MSDNN2020K12	Cabezal de corte D280
Vc(m/min)	140	140
N(min-1)	159	159
f(mm/rev)	/	/
F(mm/min)	477	477
ap(mm)	3-4	3-4
ae(mm)	/	/
Tipo de enfriamiento	Tipo seco	Tipo seco
Desgaste de la herramienta	Desgaste normal/placa de fresado lateral con borde roto (se debe cambiar la plaquita procesando 300 piezas de trabajo)	Desgaste normal (Debe cambiar el inserto procesando 300 piezas de trabajo)
vida útil/filo de corte	300 piezas/filo	300 piezas/filo

Requisito del cliente: mejorar la calidad de la superficie de procesamiento, reducir el costo de la herramienta

Evaluación integral: Cumplir con los requisitos de rugosidad del cliente. Según el análisis de desgaste de la herramienta, el desgaste de la herramienta HALNN es más ligero que el de la herramienta actual, aún podría continuar con el procesamiento. No hay rotura, solo desgaste normal, resuelve la propiedad antirotura del inserto y mejora la estabilidad de las herramientas de corte.

Bloque de motor/culata de cilindro
