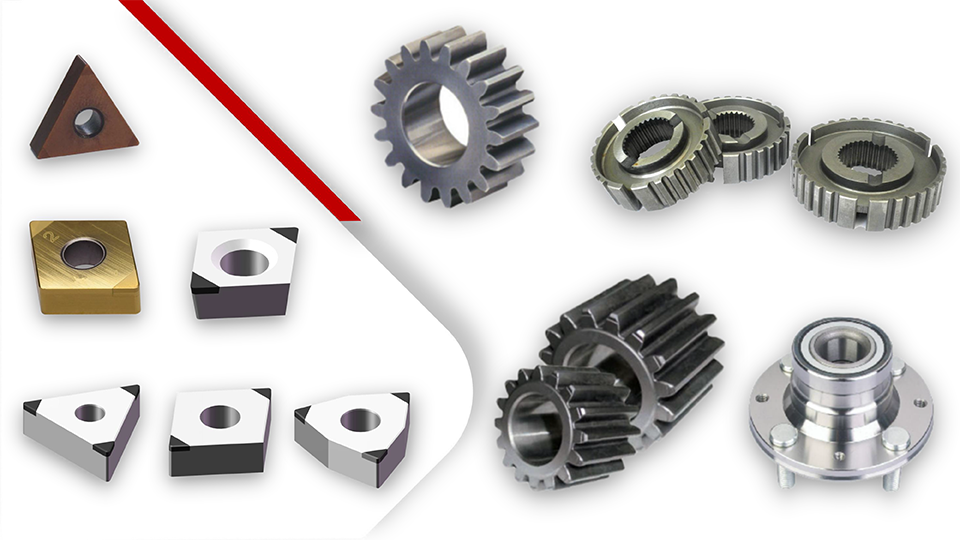

Acabado de insertos de acero endurecido

Nombre Completo: Acabado Torneado Acero de Alta Dureza
Materiales de mecanizado: acero endurecido, acero de alta dureza, acero para rodamientos, acero para troqueles
Pieza de trabajo: Engranaje, Cojinete
Uso del tipo de inserciones: CNGA, DNGA, CCGW, TNGA
Forma de procesamiento: acabado de torneado

Haga clic en la consulta

Descripción del producto

Insertos PCBN de acero endurecido, acero endurecido de torneado continuo Recomendar herramientas de insertos de corte PCBN


CNGA Insertos PCBN	CCGW Insertos PCBN	CNGA Insertos PCBN	DNGA Insertos PCBN	DCGW Insertos PCBN

TNGA Insertos PCBN	TCGW Insertos PCBN	TNGA Insertos PCBN	DNGA Insertos PCBN

Calificación	Material de proceso	Condición	Material de proceso	pieza de trabajo
BN-H11	Continuo	Semiacabado Refinamiento	Acero reforzado	Cojinetes, engranajes, eje de engranajes, molde endurecido
BN-H20	Semi-Interrupción	Semiacabado Refinamiento	Acero reforzado	Engranajes de acero endurecido, molde, etc.
BN-H05	Continuo	Refinamiento	Acero reforzado	Engranajes, eje de engranaje, cojinetes
BN-H10	Continuo Semi-Interrupción	Refinamiento	Acero reforzado Hierro fundido de alta resistencia	Cojinetes, engranajes, eje de engranajes, componente de alta dureza
BN-H21	Semi-Interrupción interrupción pesada	Refinamiento	Acero reforzado	Cojinetes, engranajes, eje de engranajes, molde, etc.
BN-H05 C25	Continuo	Refinamiento	Acero reforzado	Cojinetes, engranajes, eje de engranaje, molde, etc.
BN-H10 C25	Continuous Semi- Interrupt	Finishing	Hardened Steel	Cojinetes, Engranajes, Eje de engranajes, Componentes de alta dureza
BN-H21 C25	Semi-Interrupt Heavy Interrupt	Finishing	Hardened Steel	Cojinetes, engranajes, eje de engranaje, molde, etc.

Casos de aplicación

Condición de mecanizado: Torneado continuo
Materiales y Dureza：20CrMnTi，HRC58~62
Insertar modelo：BN-H05 CNGA120408
Condición de corte：Ap=0.1mm, Fr=0.1mm/r, Vc=180m/min
corte en seco
Insertar modelo	Aspereza	Herramienta de vida
Otros PCBN	Ra1.0	550 (por/propina）
Halnn BN-H05	Ra≤0.8	800 (por/propina）
Halnn BN-H05 C25(Recubrimiento PCBN)	Ra≤0.8	1200 (por/propina）

Condición de mecanizado: Torneado continuo
Materiales y Dureza： 20CrMnTi Engranajes Agujero interior, HRC58-62
Insertar modelo: BN-H05 CNGA120408
Condición de corte:ap=0.1mm,Fr=0.1mm/r,Vc=180m/min,
corte en seco
Insertar modelo	Aspereza	Herramienta de vida
Halnn BN-H05	≤Ra0.8	800 piezes
Otra marca PCBN	Ra1.0	550 piezes

Condición de mecanizado：Agujero interior de torneado semiinterrumpido
Materiales y Dureza：20CrMnTi Engranajes, HRC58~62
Insertar modelo：BN-H10 CCGW09T304
Condición de corte：ap=0.25mm,Fr=0.08mm/r,Vc=135m/min,dry cutting
Insertar modelo	VC	Herramienta de vida	Eficiencia
Halnn BN-H10	135m/min	1000 piezes	Mejorado 22%
Otra marca PCBN	110m/min	600 piezes	----

Condición de mecanizado: Condición de giro de interrupción pesada
Materiales y Dureza: 20CrMnTi Engranaje, HRC58-62
Insertar modelo:BN-H21 WNGA080404
Condición de corte: Ap= 0.15mm, Fr= 0.1mm/r, Vc= 117m/min
corte en seco
Insertar modelo	Herramienta de vida	Modo de fallo
Halnn BN-H21	600 piezes	Desgaste normal
Otra marca PCBN	100 piezes	Daño Roto
