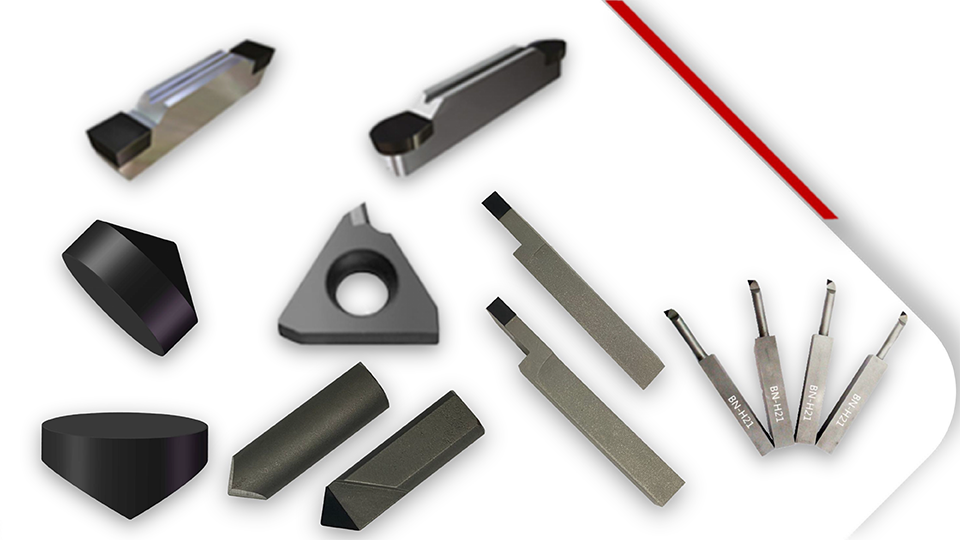

Herramientas de mandrinado/ranurado CBN

Nombre completo: herramientas de ranurado CBN, herramientas de mandrinado CBN, plaquitas de mandrinado CBN
Industria de aplicación: Automóviles, compresores de aire acondicionado, etc.
Material de procesamiento: hierro fundido, acero templado, pulvimetalurgia y otros metales ferrosos
Piezas de procesamiento: ranuras externas, ranuras finales, ranuras de agujeros internos

Haga clic en la consulta

Descripción del producto

Ventajas de las herramientas de mandrinado/ranurado CBN de Halnn
1. Admite varios personalizados no estándar.
2. Los productos estándar se entregan rápidamente.
3. Alta eficiencia de procesamiento.
4. Excelente resistencia a la abrasión

Herramientas de mandrinado/ranurado CBN estándar

Dibujo	Código de orden	Los bordes de corte	Dimensión (mm)		Imagen
Dibujo	Código de orden	Los bordes de corte	W	R	Imagen
	MRGN200-R1.0	1, 2	2	1.0
	MRGN300-R1.5	1, 2	3	1.5
	MRGN400-R2.0	1, 2	4	2.0
	MRGN500-R2.5	1, 2	5	2.5
	MRGN600-R3.0	1, 2	6	3.0
	MGGN200-02	1, 2	2	0.2
	MGGN250-02	1, 2	2	0.2
	MGGN300-02, 04, 08	1, 2	3	02, 04, 08
	MGGN400-02, 04, 08	1, 2	3	02, 04, 08
	MGGN500-02, 04, 08	1, 2	3	02, 04, 08
	MGGN600-02, 04, 08	1, 2	4	02, 04, 08

Dibujo	Código de orden	Los bordes de corte	Dimensión (mm)					Imagen
Dibujo	Código de orden	Los bordes de corte	ΦI.C	S1	W	La	r	Imagen
	TGR/L-1.25	1, 2, 3	12.7	4.76	1.25	2.5	0.2
	TGR/L-1.50	1, 2, 3			1.50	3.9
	TGR/L-2.00	1, 2, 3			2.00	3.9
	TGR/L-2.50	1, 2, 3			2.50	5.4	0.3
	TGR/L-3.00	1, 2, 3			3.00	5.4	0.3
	TGR/L-3.50	1, 2, 3			3.50	5.4	0.4
	TGR/L-4.00	1, 2, 3			4.00	5.4	0.4

Nota: Se pueden ofrecer insertos de ranurado y el portaherramientas correspondiente según los requisitos de dimensión, complete el siguiente formulario y luego podrá obtener las soluciones y la cotización. Sobre los materiales de inserción seleccionados, puede consultar a nuestro ingeniero.

Forma	Artículo	Contenido
	Ancho de hoja CW (mm)
	Radio de hoja R（mm）
	Materiales de mecanizado
	Profundidad de ranura H (mm)
	Parte de mecanizado	a. Ranura cilíndrica b. Ranura interna C. Ranura de superficie final
	Longitud del portaherramientas*Cuadrado (mm)

Herramientas de mandrinado/ranurado CBN no estándar
Los clientes proporcionan requisitos de dibujo, Halnn brindará servicios personalizados

Código de orden	Dimensión (mm)				Dibujo
Código de orden	L	W	H	R	Dibujo
HG01-1.0	70	1.0	12	0.1, 0.2, 0.3
HG01-1.5	70	1.5	15	0.1, 0.2, 0.3
HG01-2.0	70	2.0	18	0.1, 0.2, 0.3
HG01-2.5	70	2.5	20	0.1, 0.2, 0.3

Código de orden	Dimensión (mm)						Dibujo
Código de orden	L	B	W	a1	a2	H	Dibujo
HG02-4.0	70	1.575	4	7°30′	15°±5′	12, 15, 18, 20
HG02-5.0	70	2.058	5	7°30′	15°±5′	12, 15, 18, 20

Herramientas de mandrinado/ranurado CBN

Dibujo	Escribe	Dimensión (mm)
Dibujo	Escribe	F	A	B	R	L	L1
	1.5mm	1.5	φ6	5.7	0.2	50	8
	2mm	2	φ6	5.7	0.2	50	10
	2.5mm	2.5	φ6	5.7	0.2	50	10

Dibujo	Código de orden	Dimensión (mm)
Dibujo	Código de orden	W	H	L	E	R
	HTW10-30°-R/L	10	10	80	0	0.2-0.5
	HTW13-30°-R/L	13	13	100	4	0.2-0.5
	HTW16-30°-R/L	16	16	120

Dibujo	Código de orden	Dimensión (mm)
Dibujo	Código de orden	W	H	L	R
	HTW10-N	10	10	80	0.3-0.5
	HTW13-N	13	13	100
	HTW16-N	16	16	120

Cortador Interno de Alta Precisión (Especial para orificio pequeño)

Código de orden	Dimensión (mm)					Dibujo
Código de orden	φD	h	H	L	E	Dibujo
HBφ4-N	4	3	3.5	16	2
HBφ5-N	5	3.5	4	20	2.5
HBφ6-N	6	4	5	25	3
HBφ8-N	8	6	7	35	4
HBφ10-N	10	7	9	50	5
