Rollos Herramientas PCD especiales

Nombre completo: insertos de diamante especiales de rodillos de molino, insertos de CBN de rodillos de molino
Materiales de mecanizado: insertos de carburo de tungsteno
Herramientas recomendadas: herramientas de muescas PCD. Herramientas de grabado PCD, eje, bloque, plaquitas CBN sólidas RCGX, plaquitas PCD RCGX

Haga clic en la consulta

Descripción del producto

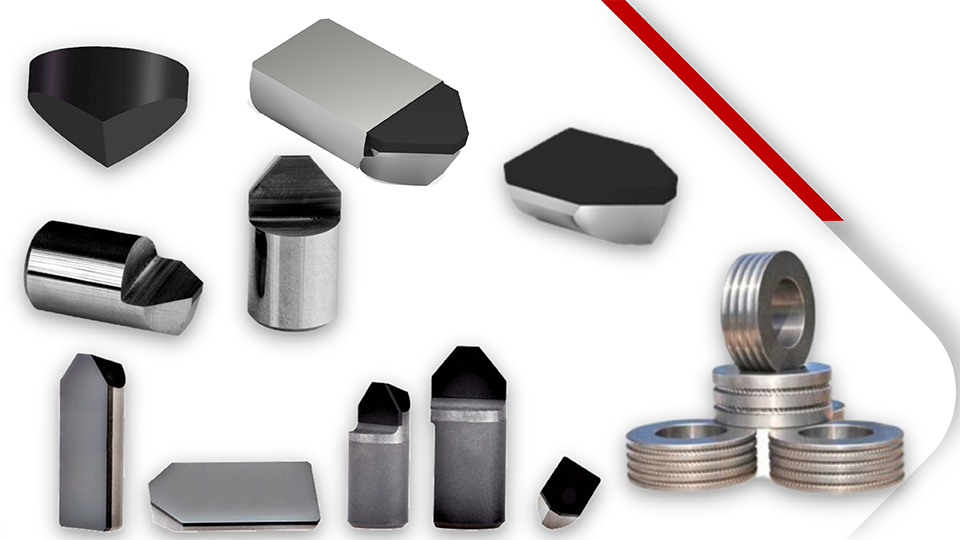

Carburo de tungsteno Mill Rolls herramientas PCD especiales

Anillo de rodillos de molino de carburo de tungsteno (Rodillos de molino WC / TC). La dureza puede alcanzar HRA78~95.
Los métodos de proceso de los rodillos de molino de carburo de tungsteno son principalmente torneado y rectificado, fresado en media luna (costillas grabadas), rotulación.
Para torneado, recomendamos herramientas de dos materiales para mecanizarlo. Si la dureza de los rollos de arbide es ≤ HRA88, es mejor utilizar insertos de CBN sólido.
Si la dureza de las herramientas de carburo de tungsteno > HRA 88, las herramientas PCD son mejores.

Los siguientes son principalmente los insertos de PCD RCGX, las herramientas de muescas de PCD, las herramientas de grabado de PCD y Alock, Block. Los insertos de CBN, consulte: http://www.halnn-group.com/?list=36

Herramientas PCD - Tipo RCGX V/Y

Dibujo	Escribe	Dimensión				Imagen
Dibujo	Escribe	L(mm)	φI.C(mm)	S(mm)	r(mm)	Imagen
	RCGX060300 V / Y		6.35	3.18
	RCGX060400 V / Y		6.35	4.76
	RCGX060500 V / Y		6.35	5.56
	RCGX060600 V / Y		6.35	6.35
	RCGX090300 V / Y		9.525	3.18
	RCGX090700 V / Y		9.525	7.94
	RCGX120400 V / Y		12.7	4.76
	RCGX120700 V / Y		12.7	7.94
	RCGX151000 V / Y		15.875	10
	RCGX191000 V / Y		19.05	10

PCD Notching Tools

Dibujo	N º de pedido.	Dimensión(mm)				Imagen
Dibujo	N º de pedido.	φD	c	L	α	Imagen
	φ20.44.06*80°	2	0.4	4.06	80
	φ2.50.55.2*80°	2.5	0.5	5.2	80
	φ3.00.65.5*80°	3	0.6	5.5	80
	φ3.20.66.2*85°	3.2	0.6	6.2	85
	φ4.00.67.53*80°	4	0.6	7.53	80
	φ4.00.77.83*70°	4	0.7	7.83	70
	φ4.00.89.55*80°	4	0.8	9.55	80
	φ4.00.77.98*80°	4	0.7	7.98	80
	φ4.00.89.68*80°	4	0.8	9.68	80
	φ4.00.910.8*80°	4	0.9	10.8	80
	φ5.00.77.5*80°	5	0.7	7.5	80
	φ6.00.99.0*80°	6	0.8	9	80
	φ7.00.811.0*80°	7	0.8	11	80
	φ8.00.812.0*80°	8	0.8	12	80

PCD Engraving Tools

Dibujo	N º de pedido.	Vástago D/ d1h7	Longitud/L	ángulo/ es	Ancho /B	Imagen
	φ6.05070°*0.3	6	50	70	0.3
	φ6.05070°*0.5	6	50	70	0.5
	φ6.05090°*0.3	6	50	90	0.3
	φ6.05090°*0.5	6	50	90	0.5
	φ8.05070°*0.3	8	50	70	0.3
	φ8.05070°*0.5	8	50	70	0.5
	φ8.05090°*0.3	8	50	90	0.3
	φ8.05090°*0.5	8	50	90	0.5

Arbor / Holder / Spindle

Dibujo	N º de pedido.	Dimensión(mm)					Imagen
Dibujo	N º de pedido.	D1	D2	D3	L1	L2	Imagen
	N4	4	2	16	4.06	35
	N6	4.5	2.5	16	5.22	35
	N8	5	3	16	5.5	37
	N9	6	3	16	6	37
	N10	6	3.2	16	6.8	41
	N12	7.3	4	16	8	56
	N13	8	4.5	16	9	56
	N14	8.8	5	16	9.5	56
	N16	10.4	5	18	11	65
	N18	12	6	18	12	65
	N20	13.5	6	18	14	65
	N22	15.2	6	20	16	66

Block

Dibujo	Escribe	R1	R2	R3	R4	Imagen
	6#	1.9	1.8	1.9	1.8
	8#	2.5	2.25	2.5	2.25
	10#	3	3	3	3.1
	12#	3.75	3.8	3.5	4.3
	14#	4.5	4.5	4.5	4.3
	16#	5	5.05	5	5.05
	18#	6	6	6	6
	20#	6.9	6.9	6.9	6.9
	22#	7.6	7.6	7.6	7.6
	25#	8.8	8.8	8.8	9
	28#	10.15	10.15	10.15	10.15
	32#	11.6	11.6	11.6	11.6
	36#	13.15	13	13.15	13.15
	40#	14.5	14.5	14.5	14.5
	50#	18.6	18.6	18.6	18.6
