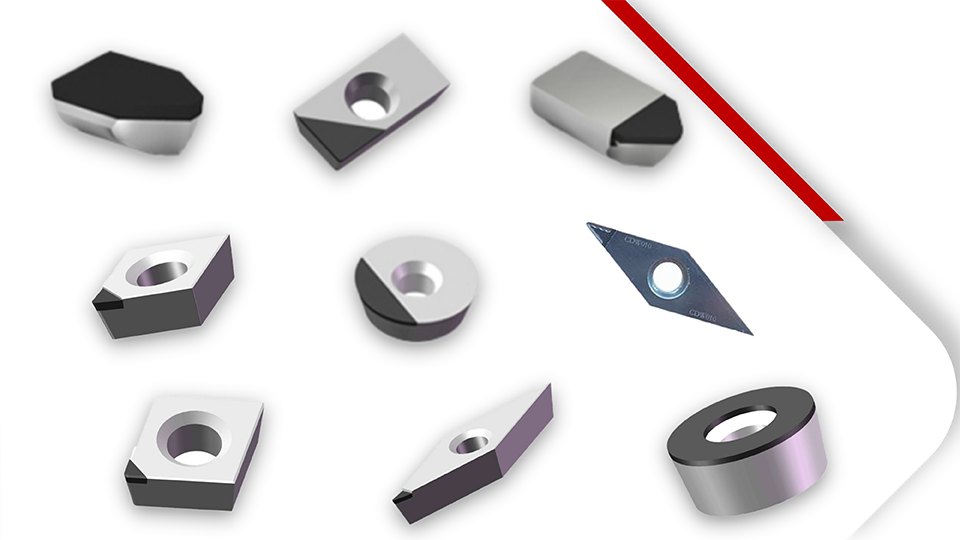

Insertos PCD

Nombre completo: Insertos de torneado/fresado/mandrinado PCD, herramientas PCD, insertos de corte pcd
Modo de proceso: torneado, fresado, aburrido
Material de proceso: Metales no ferrosos y varios materiales difíciles de procesar
Tipos de ventas calientes: CCGW, DCGW, VCGW, TCGW, TPGW

Haga clic en la consulta

Descripción del producto

Plaquitas PCD para torneado/mandrinado


CCGW	CCGT	CNGA	DCGT	DCGW	DNGA

SCGT	SCGW	SNGA	SPGW	TCGT	TCGW

TNGA	VBGT	VCGT	VCGW	WNGA	CCGW Hs

TCGW HS	TPGN HS

Plaquitas de fresado PCD


RNGN	WCGW	APKT	RCGW/RPGW	PCD Notching Tools	PCD Notching Tools

Herramientas de fresado PCD personalizadas

Insertos rompevirutas PCD

1) insertos


VCGT	RCGT	TCGT

2) Elección de las plaquitas rompevirutas PCD adecuadas

Escribe	Refinamiento o Desbaste	ventajas	Parámetros de proceso	Rompevirutas
FS	Refinamiento	Geometría general del rompevirutas en el rango de corte ligero, que reduce efectivamente la resistencia al corte	Fr= 0.1 - 0.2mm/r; Ap= 0.1 - 0.3mm
FM	Semi - acabado	Puede mantener una fuerza de corte baja, buena rotura de virutas.	Fr= 0.15 - 0.3mm/r; Ap= 0.2 -0.5mm
FL	Desbaste	Adecuado para el mecanizado continuo e interrumpido de aleaciones de aluminio	Fr= 0.25 - 0.4mm/r; Ap= 0.4 - 1.2mm

Grado PCD y características de mecanizado

Calificación	Tamaño de grano (μm)	Rasgo	Solicitud
CDW005	5μm -10μm	Excelente chispa eléctrica, buena tenacidad, alta resistencia al desgaste y alta resistencia al impacto.	PMMA, aleación de silicona y contorno de carcasa de teléfono de metal, madera, industria de sierras, herramientas de fresado de grabado y herramienta de rosca, sierras para trabajar la madera, tableros de partículas, aleación de aluminio y silicio
CDW010	10μm	Grado PCD universal, buena tenacidad y alta resistencia a la abrasión	Acabado para desbaste de madera, molduras, piezas de aleación de aluminio con contenido medio y bajo en silicio, carburo de silicio con base de aluminio
CDW025	25μm	Excelente resistencia al desgaste, calidad de filo y alta resistencia al impacto	Aleación de aluminio con alto contenido de silicio, MMC, carburo de tungsteno y cerámica, grafito, piezas resistentes al desgaste, inserto para acabado de madera y sierras
CDW302	2 - 30μm	Excelente resistencia al desgaste, alta estabilidad térmica, alta resistencia al impacto y resistencia de los bordes	Aleación de aluminio con alto contenido de silicio, plástico compuesto, metal dúplex, material compuesto de matriz metálica, cerámica, etc.

Materiales componentes	Materiales componentes			Vc (m/min)	Fr (mm/r)	Ap (mm)
Aleación de aluminio +(4~8% Si)	CDW010	CDW302	CDW005	100-5000	0.03-0.5	0.1~3.0
Aleación de aluminio(9~13% Si)	CDW010	CDW302		100-3000	0.03-0.5	0.1~3.0
Aleación de aluminio (＞13% Si)	CDW010	CDW302	CDW025	100-2500	0.03~0.4	0.1~2.5
Aleación de cobre (cobre, latón)	CDW010	CDW302	CDW025	100-1000	0.03~0.3	0.1~3.0
Aleación de titanio	CDW850	CDW005		100-200	0.05~0.2	0.1~2.0
Carburo de tungsteno (Co＞16%)	CDW302	CDW025	CDW010	15-40	0.1~0.25	0.1~1.0
Carburo de tungsteno (Co<16%)	CDW302	CDW025	CDW010	10-30	0.03~0.1	0.05~0.3
Madera	CDW010	CDW302	CDW005	100-4000	0.1~0.4	0.1~3.0
Grafito	CDW302	CDW025	CDW010	100-600	0.1~0.5	0.05~2.0
Compuestos de matriz metálica	CDW302	CDW025	CDW010	300-600	0.1~0.4	0.2~1.5
Compuestos (fibra de carbono)	CDW302	CDW025	CDW010	200-2000	0.05~0.3	0.1~3.0
Compuestos de carburo de silicio a base de aluminio.	CDW010	CDW302
