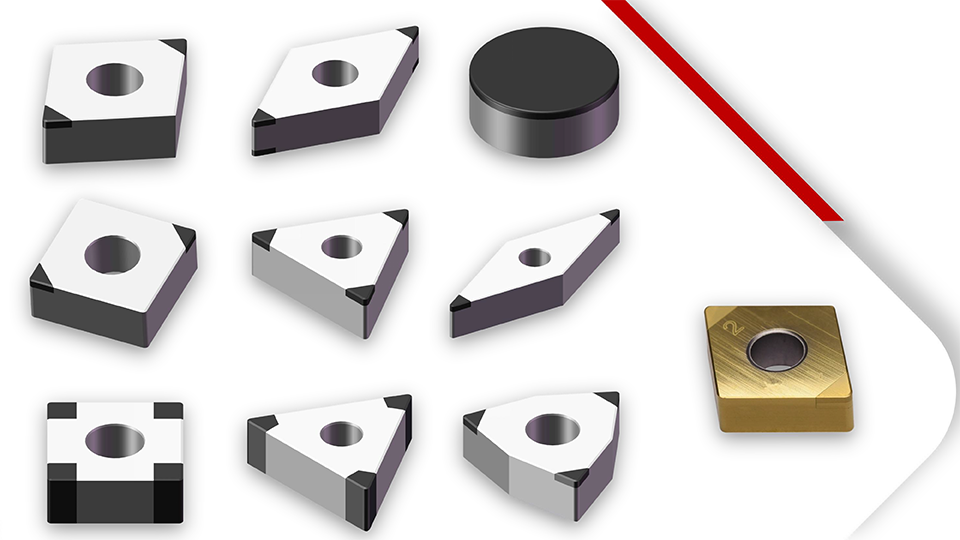

Insertos PCBN

Nombre completo: insertos de PCBN, insertos de corte/torneado de PCBN, insertos de nitruro de boro cúbico policristalino
Tipo de mecanizado: Acabado, Semiacabado
Dureza de mecanizado: por encima de HRC45
Materiales de mecanizado: material de acero endurecido, hierro fundido gris, etc.
Mecanizado continuo e intermitente

Haga clic en la consulta

Descripción del producto

Insertos PCBN soldados con Halnn Tipos ISO


CNGA-4S	DNGA-4S	TNGA-6S	WNGA-6S	VNGA-4S	SNGA-4S

CCGW-2S	TCGW-3S	VCGW-2S

Insertos Halnn PCBN Tipos ISO


CNGA-2S	SNGA-2S	TNGA-3S	DNGA-2S	WNGA-3S	CNGA-4S

SNGA-4S	TNGA-6S	DNGA-4S	WNGA-6S	DCGW-1S	TPGN-1S

VNGA-2S	VBGW-2S	TCGW-3S	DCGW-2S	CCGW-2S	VNGA-4S

VCGW-2S	SPGN-1S	TPGW-3S	Recubrimiento PCBN	Recubrimiento PCBN

Plaquitas Halnn CBN con rompevirutas

Excelente rendimiento de rotura de virutas, evita que la viruta enrolle las piezas de trabajo o la herramienta, lo que garantiza una buena calidad de la superficie y la vida útil de la herramienta.

Halnn CBN Inserts with Chipbreaker Plaquitas CBN sin estado de procesamiento de rompevirutas CBN Inserts with Chipbreaker processing status

Sin rompevirutas Con rompevirutas

Diferentes virutas con la misma condición de corte por plaquitas CBN con o sin rotura de virutaer

Plaquita Halnn CBN con rascador
Con el mismo avance, obtener una mayor calidad superficial.
Con la misma rugosidad, se puede usar para grandes avances, reduce el tiempo en cada componente y mejora la eficiencia del proceso.
Nota: Se puede utilizar para el mecanizado de perfiles, adecuado para el torno CNC con alta rigidez.

Halnn CBN Insert with Wiper Halnn CBN inserts common tip drawing Dibujo de la punta del limpiaparabrisas de plaquitas Halnn CBN Halnn CBN inserts wiper tip drawing

Wiper Common Tip Wiper Tip（High Surface Quality) Wiper Tip(High Feed，High Efficiency)

Parámetros de corte de insertos Halnn PCBN para referencia

Materiales de mecanizado	Tipo de mecanizado	Parámetros de corte recomendados			Grado de plaquita de CBN
Materiales de mecanizado	Tipo de mecanizado	Velocidad cortante VC(m/min)	Profundidad de corte ap (mm)	Tasa de alimentación Fr(mm/r)	Grado de plaquita de CBN
Hierro fundido de alta dureza (Dureza: HRC35-68)	Refinamiento	60-200	≤1	0.05-0.35	BN-K10, BN-H10
Acero templado (Dureza≥HRC45)	Refinamiento	90-250	≤1	0.05-0.35	BN-H20, BN-H11, BN-H05, BN-H10, BN-H21
Hierro fundido gris	Refinamiento	600-2000	≤1	0.05-0.3	BNK30, BN-K20, BN-K10

Grado de plaquitas Halnn PCBN

Insertar grado	Materiales adecuados	Tipo de mecanizado	Aplicaciones Típicas
BN-H11	Acero reforzado	Semiacabado, Acabado	Cojinetes, engranajes, eje de engranajes, molde endurecido
BN-H20	Acero templado, otros materiales de difícil mecanización	Semiacabado, Acabado	Engranajes de acero endurecido, molde, etc.
BN-K20	Hierro fundido gris	Semiacabado, Acabado	Disco de freno, motor de hierro fundido, caja de cambios
BNK30	Fundición gris, Aleación a base de hierro	Semiacabado, Acabado	Disco de freno, tambor de freno, motor de hierro fundido, caja de cambios
BN-H05	Acero reforzado	Refinamiento	Engranajes, eje de engranaje, cojinetes
BN-H10	Acero templado, hierro fundido de alta resistencia	Refinamiento	Cojinetes, engranajes, eje de engranajes, componente de alta dureza
BN-K50	Metalurgia de polvos	Refinamiento	Asiento de válvula de pulvimetalurgia
BN-H21	Acero reforzado	Refinamiento	Cojinetes, engranajes, eje de engranajes, molde, etc.
BN-K10	Hierro fundido gris, pulvimetalúrgico	Refinamiento	anillo de asiento de válvula; diámetro interior del cilindro del motor; Piezas de pulvimetalurgia
BN-H05 C25	Acero reforzado	Refinamiento	Cojinetes, engranajes, eje de engranajes, molde, etc.t
BN-H10 C25	Acero reforzado	Refinamiento	Cojinetes, Engranajes, Eje de engranajes, Componentes de alta dureza
BN-H21 C25	Acero reforzado	Refinamiento	Cojinetes, engranajes, eje de engranaje, molde, etc.

Características de los insertos PCBN de Halnn

Insertar grado	Aglutinante	Contenido CBN(%)	granularidad(μm)	Dureza(HV)
BN-H05	TIN	45	≤1	2700-2800
BN-H10	TIN	50	≤1	2700-2800
BN-H21	AL, TINC	60	1-2	2600-2800
BN-K10	Ti, Co	95	≤2	3300-3500
BN-K50	Co	85	≤2	3300-3500
BN-H11	TIN	70	2-4	2800-3000
BN-H20	TIC	80	2-4	3100-3300
BN-K20	TIC	95	2-4	3400-3600
BNK30	Si, TIC	97	2-4	3400-3600

Condiciones de corte de plaquitas Halnn PCBN

Contenido CBN	Insertar grado	Profundidad de corte	Condición
alto contenido	BNK30	≤1.5mm	Continuo
	BN-K50	≤0.5mm	Continuo
	BN-K10	≤0.5mm	Continuo
Bajo Contenido	BN-H20	≤1mm	Semi-Interrupción
	BN-H11	≤1mm	Continuo
	BN-H05	≤0.2mm	Continuo
	BN-H10	≤0.5mm	Continuo~Semi-Interrupción
	BN-H21	≤0.5mm	Semi-Interrupción~Interrupción Pesada
	BN-H05 C25	≤0.2mm	Continuo
	BN-H10 C25	≤0.5mm	Continuo~Semiinterrupción
	BN-H21 C25	≤0.5mm	Semi-Interrupción~Interrupción Pesada
