Fundición gris Insertos especiales de CBN

Nombre completo: Hierro fundido gris Insertos especiales de CBN
Rango de dureza de mecanizado: Acerca de HT200/250
Materiales de mecanizado: fundición gris, aleación sinterizada a base de hierro
Tipo de mecanizado: Acabado, Semiacabado, Desbaste

Haga clic en la consulta

Descripción del producto

Machining gray cast iron, Turning gray cast iron Recommend insertsMecanizado de fundición gris, Torneado de fundición gris Plaquitas recomendadas


CNMN/CNGN	SNMN/SNGN	SCGN	WNGA	TNGA	CNGA

Campos de aplicación
Material: Hierro fundido gris, etc.;
Industria: Industria automotriz;

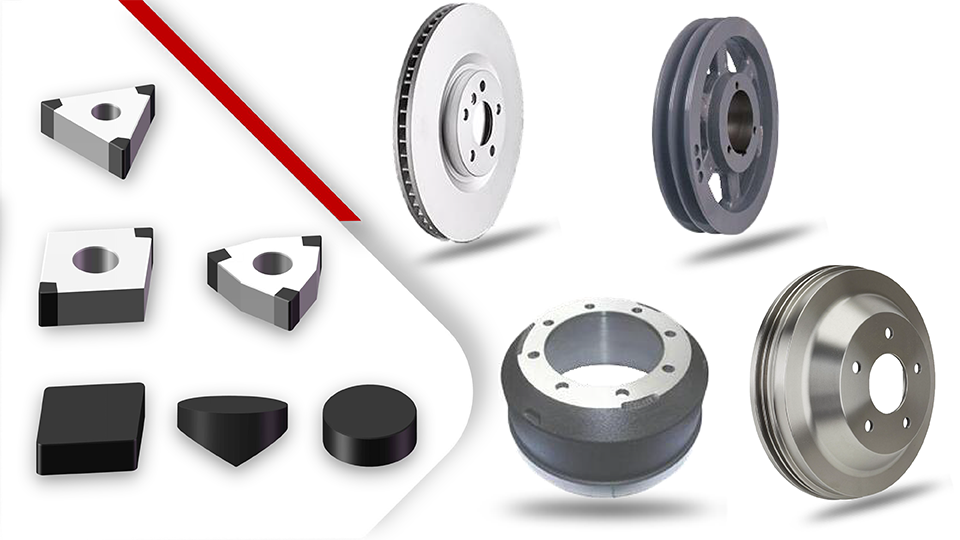

Piezas: discos de freno, tambores de freno, poleas, volantes, placas de presión de embrague, compresores de aire acondicionado, etc.

Parámetros de corte

material de mecanizado	Parámetros de corte recomendados			Grado de plaquita de CBN
material de mecanizado	Velocidad de corte VC(m/min)	Profundidad de corte ap (mm)	Velocidad de avance franco(mm/r)	Grado de plaquita de CBN
Hierro fundido gris	400-1200(desbaste)	1-10	0.2-1	BN-S30, BN-S300
Hierro fundido gris	600-2000(Refinamiento)	≤1	0.05-0.3	BN-S30, BN-S300
Hierro fundido gris	300-1500(Refinamiento)	≤1	0.05-0.3	BN-K20, BNK30

Casos de aplicación

Pieza de trabajo: Oso de compresor de aire acondicionado
Material: Hierro fundido gris
Tipo de inserción: BNK30 WNGA080408
Parámetros de corte: Vc=600m/min, Fr=0.25mm/r, ap=0.3mm
Método de procesamiento: corte en seco
Insertar grado	Velocidad cortante	Aspereza
Halnn BNK30	600m/min	500pzs
Insertos de carburo revestidos	330m/min	80pzs

Pieza de trabajo: Polea
Material: Hierro fundido gris
Tipo de inserción: BN-K20 CNGA120408
Parámetros de corte: Vc=550-700m/min, Fr=0.25mm/r, ap=0.3mm
Método de procesamiento: corte en seco
Insertar grado	Aspereza	Vida/borde
Halnn BNK20	Ra1.6	200pzs
Alguna marca CBN	Ra3.2	35pzs

Pieza de trabajo:Disco del freno
Material: Hierro fundido gris
Tipo de inserción: BN-S300 SCGN090408
Parámetros de corte: Vc=800m/min, Fr=0.2mm/r, ap=0.25mm
Método de procesamiento: corte en seco
Insertar grado	Insertar grado	Velocidad cortante	Vida/borde
Halnn BN-S300	SCGN090408	800m/min	300pzs
Insertos de carburo revestidos	CNMG120408	300m/min	15pzs

Pieza de trabajo: Disco del freno
Material: Hierro fundido grisn(HT250)
Dureza: HB170~210
Tipo de inserción: BN-S30 CNMN120712
Parámetros de corte: Vc=500m/min, Fr=0.55mm/r, ap=2mm
Método de procesamiento: corte en seco
Insertar grado	Velocidad cortante	Vida/borde	Eficiencia
Halnn BN-S30	500m/min	200pzs	Mejorado 1,8 veces
Inserto de carburo	180m/min	30pzs	------

Pieza de trabajo: Tambor del freno
Material: Hierro fundido gris(HT250)
Dureza: HB170~210
Tipo de inserción: BN-S30 CNMN120716
Parámetros de corte: Vc=380/min, Fr=0.65mm/r, ap=2.5mm
Método de procesamiento: corte en seco
Insertar grado	Velocidad cortante	Vida/borde	Eficiencia
Halnn BN-S30	380m/min	95pzs	Mejorado 1,5 veces
Inserto de carburo revestido	150m/min	15pzs	------
