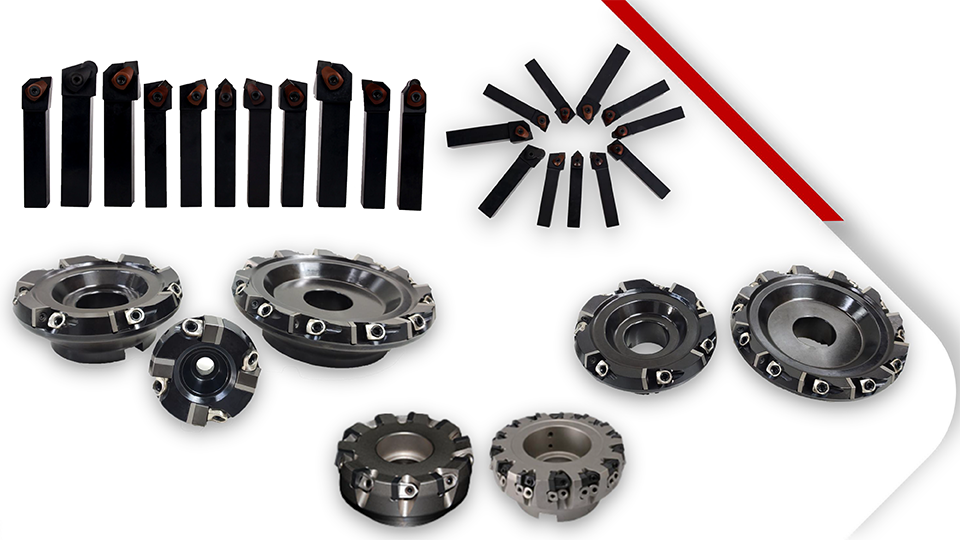

Werkzeughalter für CBN-Wendeschneidplatten

Vollständiger Name: Werkzeughalter für CBN-Wendeschneidplatten, Werkzeugmaschinenhalter, CBN-Fräser, CBN-Drehhalter
Werkzeughalterserie: Außendrehen / Innendrehen / Planfräsen
Quadratische Größe des Werkzeughalters: 20 * 20, 25 * 25, 32 * 32, 40 * 40 ect.

Klicken Sie auf die Beratung

Produktbeschreibung

ISO-Code-Ausdruck des Wendeschneidplattenhalters für Außendrehwerkzeuge

Wendeschneidbarer Außendrehmeißelhalter

Externer Werkzeughalter für massive CBN-Wendeschneidplatte

Arc-Werkzeughalter zum Einstechen von massiven RCMX-Wendeschneidplatten

Zeichnung	Typ	Abmessungen				Abgestimmter Einsatz
Zeichnung	Typ	h1=h2	L2	b	L1	Abgestimmter Einsatz
	CRDCN2020M06	20	30	20	150	RCMX06
	CRDCN2525M09	25	30	25	150	RCMX09
	CRDCN3232P12	32	35	32	170	RCMX12
	CRDCN4040S15	40	38	40	250	RCMX15
	CRDCN5050T20	50	38	50	300	RCMX20

Mittig liegender Werkzeughalter für runde CBN-RNMN-Wendeschneidplatten

Zeichnung	Typ	Abmessungen				Abgestimmter Einsatz
Zeichnung	Typ	h1=h2	L2	b	L1	Abgestimmter Einsatz
	CRDNN2020M09	20	30	20	150	RNMN09
	CRDNN2525M12	25	30	25	150	RNMN12
	CRDNN3232P15	32	35	32	170	RNMN15
	CRDNN4040S20	40	38	40	250	RNMN20
	CRDNN5050T25	50	38	50	300	RNMN25

Einseitiger Werkzeughalter für runde massive CBN-RNMN-Wendeschneidplatten

Typ	Abmessungen				Abgestimmter Einsatz	Zeichnung
Typ	h1=h2	L2	b	L1	Abgestimmter Einsatz	Zeichnung
CRGNR/L2020M09	20	30	20	150	RNMN09
CRGNR/L2525M12	25	30	25	150	RNMN12
CRGNR/L3232P15	32	35	32	170	RNMN15
CRGNR/L4040S20	40	38	40	250	RNMN20
CRGNR/L5050T25	50	38	50	300	RNMN25

95°-Werkzeughalter für massive CNMN-CBN-Wendeschneidplatten vom Typ C

Zeichnung	Typ	Abmessungen				Abgestimmter Einsatz
Zeichnung	Typ	h1=h2	L2	b	L1	Abgestimmter Einsatz
	CCLNR/L2020M09	20	30	20	150	CNMN09
	CCLNR/L2525M12	25	30	25	150	CNMN12
	CCLNR/L3232P12	32	35	32	170	CNMN12
	CCLNR/L4040S12	40	38	40	250	CNMN12
	CCLNR/L5050T12	50	38	50	300	CNMN12

Mittig liegender Werkzeughalter für quadratische Voll-CBN-SNMN-Wendeschneidplatte

Zeichnung	Typ	Abmessungen				Abgestimmter Einsatz
Zeichnung	Typ	h1=h2	L2	b	L1	Abgestimmter Einsatz
	CSDNN2020M09	20	30	20	150	SNMN09
	CSDNN2525M12	25	30	25	150	SNMN12
	CSDNN3232P12	32	35	32	170	SNMN12
	CSDNN4040S15	40	38	40	250	SNMN15
	CSDNN5050T20	50	38	50	300	SNMN20

Vorderer 75°-Werkzeughalter für quadratische Voll-CBN-SNMN-Wendeschneidplatte

Typ	Abmessungen				Abgestimmter Einsatz	Zeichnung
Typ	h1=h2	L2	b	L1	Abgestimmter Einsatz	Zeichnung
CSKNR/L2020M09	20	30	20	150	SNMN09
CSKNR/L2525M12	25	30	25	150	SNMN12
CSKNR/L3232P12	32	35	32	170	SNMN12
CSKNR/L4040S15	40	38	40	250	SNMN15
CSKNR/L5050T20	50	38	50	300	SNMN20

75°-Werkzeughalter für Vierkant-Volleinsatz CBN SNMN

Zeichnung	Typ	Abmessungen				Abgestimmter Einsatz
Zeichnung	Typ	h1=h2	L2	b	L1	Abgestimmter Einsatz
	CSRNR/L2020M09	20	30	20	150	SNMN09
	CSRNR/L2525M12	25	30	25	150	SNMN12
	CSRNR/L3232P12	32	35	32	170	SNMN12
	CSRNR/L4040S15	40	38	40	250	SNMN15
	CSRNR/L5050T20	50	38	50	300	SNMN20

83°-Werkzeughalter für Vierkant-Volleinsatz CBN SNMN

Typ	Abmessungen				Abgestimmter Einsatz	Zeichnung
Typ	h1=h2	L2	b	L1		Zeichnung
CSXNR/L2020M09	20	30	20	150	SNMN09
CSXNR/L2525M12	25	30	25	150	SNMN12
CSXNR/L3232P12	32	35	32	170	SNMN12
CSXNR/L4040S15	40	38	40	250	SNMN15
CSXNR/L5050T20	50	38	50	300	SNMN20

45°-Werkzeughalter für Vierkant-Volleinsatz CBN SNMN

Zeichnung	Typ	Abmessungen				Abgestimmter Einsatz
Zeichnung	Typ	h1=h2	L2	b	L1	Abgestimmter Einsatz
	CSSNR/L2020M09	20	30	20	150	SNMN09
	CSSNR/L2525M12	25	30	25	150	SNMN12
	CSSNR/L3232P12	32	35	32	170	SNMN12
	CSSNR/L4040S15	40	38	40	250	SNMN15
	CSSNR/L5050T20	50	38	50	300	SNMN20

95°-Werkzeughalter für massive DNMN-CBN-Wendeschneidplatten vom Typ D

Type	Abmessungen				Abgestimmter Einsatz	Zeichnung
Type	h1=h2	L2	b	L1	Abgestimmter Einsatz	Zeichnung
CDLNR/L2020M11	20	30	20	150	DNMN11
CDLNR/L2525M11	25	30	25	150	DNMN11
CDLNR/L3232P11	32	35	32	170	DNMN11

Mittig liegender Werkzeughalter für runde CBN-RCMN-Wendeschneidplatten

Typ	Abmessungen				Abgestimmter Einsatz	Zeichnung
Typ	h1=h2	L2	b	L1	Abgestimmter Einsatz	Zeichnung
CRDCN2020M09	20	30	20	150	RCMN09
CRDCN2525M12	25	30	25	150	RCMN12
CRDCN3232P12	32	35	32	170	RCMN12
CRDCN4040S15	40	38	40	250	RCMN15
CRDCN5050T15	50	38	50	300	RCMN15

95°Externer Werkzeughalter für Voll-CBN-WNMN-Wendeschneidplatte Typ W

Typ	Abmessungen				Abgestimmter Einsatz	Zeichnung
Typ	h1=h2	L2	b	L1	Abgestimmter Einsatz	Zeichnung
CWLNR/L2525M08	25	33	25	150	WNMN08
CWLNR/L3232P08	32	35	32	170	WNMN08

Interner Werkzeughalter für massive CBN-Wendeschneidplatte

75°-Werkzeughalter für Vierkant-Volleinsatz CBN SNMN

Zeichnung	Typ	Abmessungen				Abgestimmter Einsatz
Zeichnung	Typ	H	L2	L1	φD	Abgestimmter Einsatz
	S25T-CSKNR/L-09	23	42	300	25	SNMN09
	S32T-CSKNR/L-12	30	45	300	32	SNMN12
	S40T-CSKNR/L-12	37	50	300	40	SNMN12
	S32U-CSKNR/L-15	30	45	350	32	SNMN15
	S40U-CSKNR/L-20	37	50	350	40	SNMN20

95°-Werkzeughalter für Rhombus-Vollholz-CBN-CNMN-Wendeschneidplatte

Typ	Abmessungen				Abgestimmter Einsatz	Zeichnung
Typ	H	L2	L1	φD	Abgestimmter Einsatz	Zeichnung
S25T-CCLNR/L-12	23	42	300	25	CNMN12
S32T-CCLNR/L-12	30	45	300	32	CNMN12
S40T-CCLNR/L-12	37	50	300	40	CNMN12
S32U-CCLNR/L-12	30	45	350	32	CNMN12
S40U-CCLNR/L-12	37	50	350	40	CNMN12
