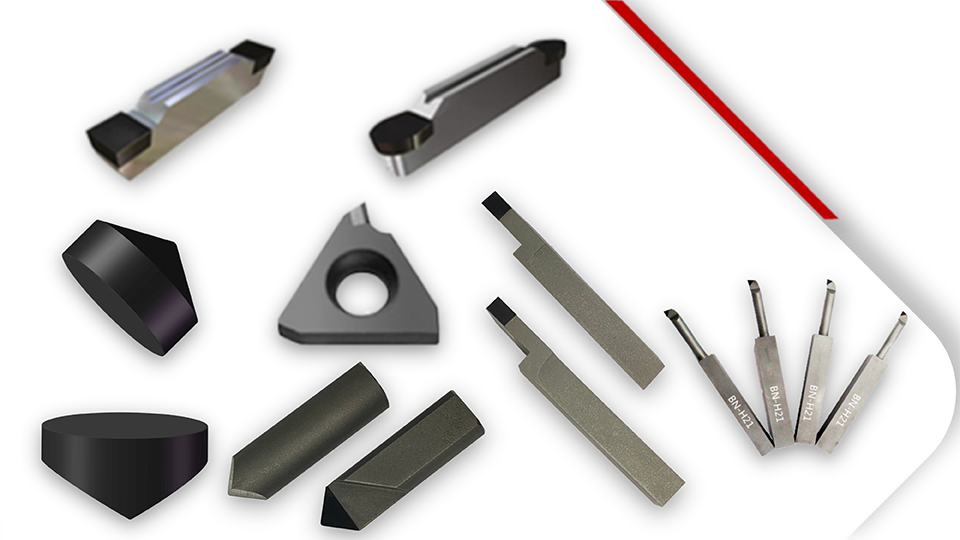

CBN-Bohr-/Einstechwerkzeuge

Vollständiger Name: CBN-Stechwerkzeuge, CBN-Bohrwerkzeuge, CBN-Bohreinsätze

Anwendungsindustrie: Automobile, Klimakompressoren usw.

Verarbeitungsmaterial: Gusseisen, gehärteter Stahl, Pulvermetallurgie und andere Eisenmetalle

Verarbeitungsteile: Außenrillen, Endrillen, Innenlochrillen

Klicken Sie auf die Beratung

Produktbeschreibung

Vorteile von Halnn CBN Einstech-/Bohrwerkzeugen

1. Unterstützung verschiedener Nicht-Standard-Anpassungen.

2. Standardprodukte werden schnell geliefert.

3. Hohe Verarbeitungseffizienz.

4. Ausgezeichnete Abriebfestigkeit

Standard-CBN-Stech-/Bohrwerkzeuge

Zeichnung	Bestellcode	Schneiden	Abmessung (mm)		Bild
Zeichnung	Bestellcode	Schneiden	W	R	Bild
	MRGN200-R1.0	1, 2	2	1.0
	MRGN300-R1.5	1, 2	3	1.5
	MRGN400-R2.0	1, 2	4	2.0
	MRGN500-R2.5	1, 2	5	2.5
	MRGN600-R3.0	1, 2	6	3.0
	MGGN200-02	1, 2	2	0.2
	MGGN250-02	1, 2	2	0.2
	MGGN300-02, 04, 08	1, 2	3	02, 04, 08
	MGGN400-02, 04, 08	1, 2	3	02, 04, 08
	MGGN500-02, 04, 08	1, 2	3	02, 04, 08
	MGGN600-02, 04, 08	1, 2	4	02, 04, 08

Zeichnung	Bestellcode	Schneiden	Abmessung (mm)					Bild
Zeichnung	Bestellcode	Schneiden	ΦI.C	S1	W	La	r	Bild
	TGR/L-1.25	1, 2, 3	12.7	4.76	1.25	2.5	0.2
	TGR/L-1.50	1, 2, 3			1.50	3.9
	TGR/L-2.00	1, 2, 3			2.00	3.9
	TGR/L-2.50	1, 2, 3			2.50	5.4	0.3
	TGR/L-3.00	1, 2, 3			3.00	5.4	0.3
	TGR/L-3.50	1, 2, 3			3.50	5.4	0.4
	TGR/L-4.00	1, 2, 3			4.00	5.4	0.4

Hinweis: Nuteinsätze und entsprechende Werkzeughalter können basierend auf den Abmessungsanforderungen angeboten werden, bitte füllen Sie das folgende Formular aus, dann können Sie die Lösungen und das Angebot erhalten.Zu ausgewählten Einsatzmaterialien können Sie sich an unseren Ingenieur wenden.

Form	Artikel	Inhalt
	Klingenbreite CW (mm)
	Klingenradius R (mm)
	Bearbeitungsmaterialien
	Nuttiefe H (mm)
	Bearbeitungsteil	a. Zylindrische Rille b. Innenrille c. Endflächenrille
	Länge des Werkzeughalters*Quadrat (mm)

Nicht standardmäßige CBN-Stech-/Bohrwerkzeuge

Kunden stellen Zeichnungsanforderungen bereit, Halnn bietet kundenspezifische Dienstleistungen an

Bestellcode	Abmessung (mm)				Zeichnung
Bestellcode	L	W	H	R	Zeichnung
HG01-1.0	70	1.0	12	0.1, 0.2, 0.3
HG01-1.5	70	1.5	15	0.1, 0.2, 0.3
HG01-2.0	70	2.0	18	0.1, 0.2, 0.3
HG01-2.5	70	2.5	20	0.1, 0.2, 0.3

Bestellcode	Abmessung (mm)						Zeichnung
Bestellcode	L	B	W	a1	a2	H	Zeichnung
HG02-4.0	70	1.575	4	7°30′	15°±5′	12, 15, 18, 20
HG02-5.0	70	2.058	5	7°30′	15°±5′	12, 15, 18, 20

CBN-Stech-/Bohrwerkzeuge

Zeichnung	Typ	Abmessung (mm)
Zeichnung	Typ	F	A	B	R	L	L1
	1.5mm	1.5	φ6	5.7	0.2	50	8
	2mm	2	φ6	5.7	0.2	50	10
	2.5mm	2.5	φ6	5.7	0.2	50	10

Zeichnung	Bestellcode	Abmessung (mm)
Zeichnung	Bestellcode	W	H	L	E	R
	HTW10-30°-R/L	10	10	80	0	0.2-0.5
	HTW13-30°-R/L	13	13	100	4
	HTW16-30°-R/L	16	16	120	4

Zeichnung	Bestellcode	Abmessung (mm)
Zeichnung	Bestellcode	W	H	L	R
	HTW10-N	10	10	80	0.3-0.5
	HTW13-N	13	13	100
	HTW16-N	16	16	120

Hochpräziser Innenschneider (speziell für kleine Löcher)

Bestellcode	Abmessung (mm)					Zeichnung
Bestellcode	φD	h	H	L	E	Zeichnung
HBφ4-N	4	3	3.5	16	2
HBφ5-N	5	3.5	4	20	2.5
HBφ6-N	6	4	5	25	3
HBφ8-N	8	6	7	35	4
HBφ10-N	10	7	9	50	5
