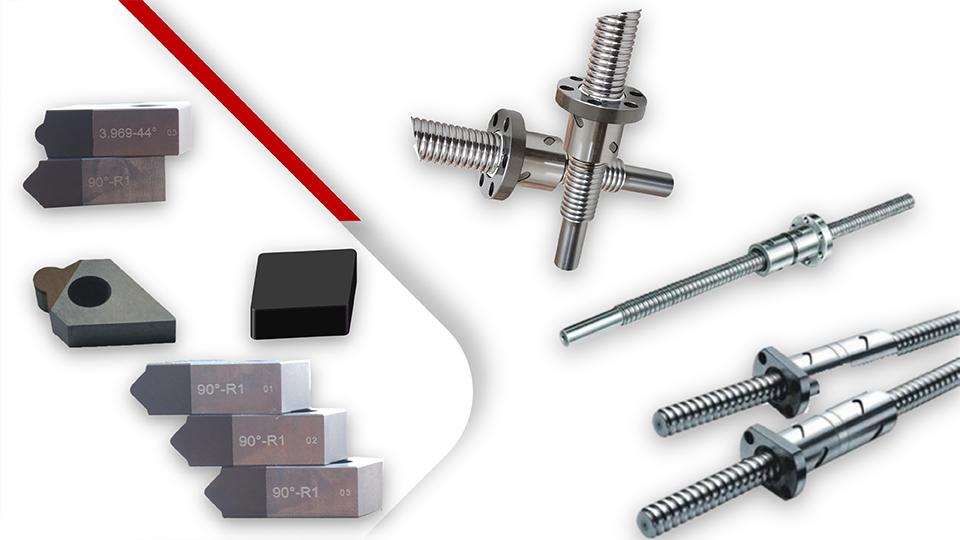

Spezialeinsätze für Kugelgewindetriebe

Vollständiger Name: Spezialeinsätze für Kugelgewindetriebe CBN-Einsätze
Einsatztyp: CNGN, V-Einstechwerkzeuge (CBN-Einstecheinsätze)
Verarbeitungshärte: Über HRC45
Verarbeitungsmaterial: Gehärteter Stahl, Stahl mit hoher Härte
Verarbeitungsweise: Schruppen, Vollenden;
Kontinuierliches und intermittierendes Schneiden

Klicken Sie auf die Beratung

Produktbeschreibung

Vorteile von Halnn CBN-Einsätzen BN-S20 und BN-H10 hartdrehende Kugelgewindetriebe
(1) Hohe Härte, Abriebfestigkeit und Hitzebeständigkeit
(2) Starke Schlagfestigkeit, vermeiden Sie das Absplittern des Einsatzes, Beschädigungsproblem
(3) Hochgeschwindigkeitsschneiden, Verbesserung der Effizienz
(4) Trockenschneideverfahren reduzieren die Verschmutzung
(5) Lange Standzeit, 1,5- bis 2-mal so hoch wie bei herkömmlichen CBN-Wendeschneidplatten.

Empfehlen Sie CBN-Fräseinsätze-Kugelgewinde-Sonderfräseinsätze

-Kugelumlaufspindel-CBN-Fräseinsätze CBN-Fräseinsätze-Kugelumlaufspindel CBN-Stecheinsätze zur Bearbeitung von Kugelgewindetrieben 2.JPG

Anwendungsfälle

Materialien und Härte :Rollende Schraube Gcr15, HRC60-62
Ausgewählte Einfügung:BN-S20 CNGN120708
Schnittparameter:ap=4.5mm,Fr=0.10mm/r,Vc=95m/min,
Trockenschnitt
Materialien einfügen	Schneidgeschwindigkeit	Schnitttiefe	Fehlermodus
Halnn BN-S20	95m/min	4.5mm	Normale Abnutzung
Keramikeinsatz	65m/min	0.5mm	Gebrochener Schaden

Werkstück und Härte : Kugelumlaufgewinde, Gcr15, HRC60-62
Ausgewählte Einfügung: BN-H10 CBN Einstecheinsätze
Schnittzustand: Fr=0.10mm/r, Vc=150m/min
Trockenschnitt
Materialien einfügen	Rauheit	Fehlermodus
Halnn BN-H10	≤Ra0.8	Normale Abnutzung
Andere PCBN	Ra1.2-1.6	Beschädigt oder kaputt

Mit der Entwicklung der Schneidtechnologie erforschten die Hersteller von Schneidwerkzeugen neue Werkzeugmaterialien „kubisches Bornitrid“, die zum Drehen statt zum Schleifen verwendet werden können, es wird Druckspannungen haben, wenn mit herkömmlichen CBN-Wendeschneidplatten die Laufbahn der Kugelumlaufspindel geschruppt wird leicht den Einsatz Chipping machen. Schließlich forscht Halnn an nichtmetallischen haftenden festen CBN-Einsätzen BN-S20, um die Probleme des Absplitterns zu lösen.

Bearbeitung von CBN-Einsätzen Kugelumlaufspindel.JPG
