Schlichten von Einsätzen aus gehärtetem Stahl

Vollständiger Name: Fertigdrehen von Stahl mit hoher Härte
Bearbeitungsmaterialien: Gehärteter Stahl, Stahl mit hoher Härte, Lagerstahl, Gesenkstahl

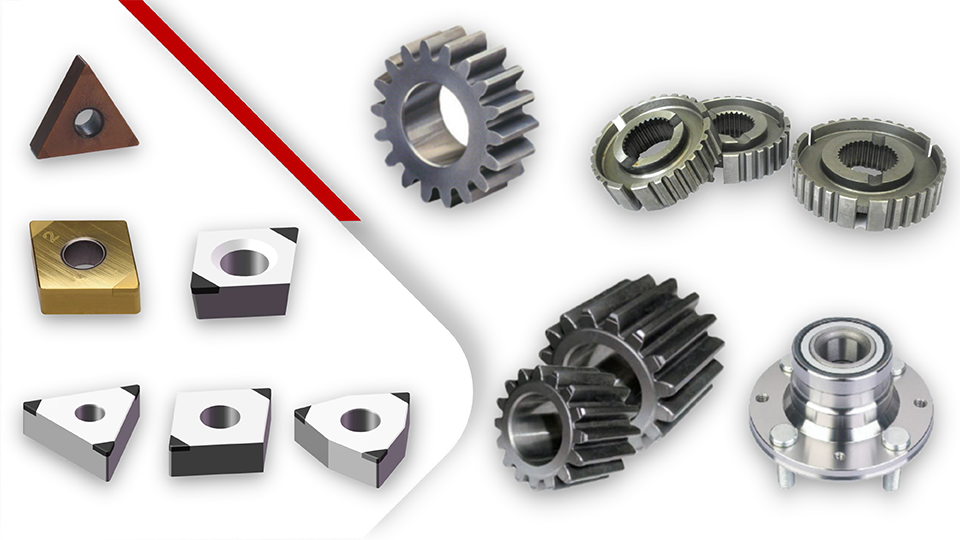

Werkstück: Zahnrad, Lager
Verwendung von Einsätzen: CNGA, DNGA, CCGW, TNGA
Verarbeitungsweise: Drehen beenden

Klicken Sie auf die Beratung

Produktbeschreibung

Gehärteter Stahl PCBN-Wendeschneidplatten, kontinuierliches Drehen aus gehärtetem Stahl Empfehlen Sie PCBN-Schneideinsatzwerkzeuge


CNGA PCBN-Einsätze	CCGW PCBN-Einsätze	CNGA PCBN-Einsätze	DNGA PCBN-Einsätze	DCGW PCBN-Einsätze

TNGA PCBN-Einsätze	TCGW PCBN-Einsätze	TNGA PCBN-Einsätze	DNGA PCBN-Einsätze

Klasse	Material verarbeiten	Bedingung	Material verarbeiten	Werkstück
BN-H11	Kontinuierlich	Halbfertigstellung Fertigstellung	Gehärteter Stahl	Lager, Zahnräder, Getriebewelle, gehärtete Form
BN-H20	Halb unterbrechen	Halbfertigstellung Fertigstellung	Gehärteter Stahl	Gehärtete Stahlzahnräder, Form, ect
BN-H05	Kontinuierlich	Fertigstellung	Gehärteter Stahl	Zahnräder, Getriebewelle, Lager
BN-H10	Kontinuierlich Halb unterbrechen	Fertigstellung	Gehärteter Stahl Hochfestes Gusseisen	Lager, Zahnräder, Getriebewelle, Komponente mit hoher Härte
BN-H21	Halb unterbrechen Schwere Unterbrechung	Fertigstellung	Gehärteter Stahl	Lager, Zahnräder, Getriebewelle, Form, ect.
BN-H05 C25	Kontinuierlich	Fertigstellung	Gehärteter Stahl	Lager, Zahnräder, Getriebewelle, Form, ect
BN-H10 C25	Kontinuierlich Halb unterbrechen	Fertigstellung	Gehärteter Stahl	Lager, Zahnräder, Getriebewelle, Komponenten mit hoher Härte
BN-H21 C25	Halb unterbrechen Schwere Unterbrechung	Fertigstellung	Gehärteter Stahl	Lager, Zahnräder, Getriebewelle, Form, ect

Anwendungsfälle

Bearbeitungszustand: Kontinuierliches Drehen
Materialien und Härte：20CrMnTi，HRC58~62
Modell einfügen：BN-H05 CNGA120408
Schnittzustand：Ap=0.1mm, Fr=0.1mm/r, Vc=180m/min
Trockenschnitt
Materialien einfügen	Rauheit	Standzeit
Other PCBN	Ra1.0	550 (pro/Tipp）
Halnn BN-H05	Ra≤0.8	800 (pro/Tipp）
Halnn BN-H05 C25(Beschichtung von PCBN)	Ra≤0.8	1200 (pro/Tipp）

Bearbeitungszustand: Kontinuierliches Drehen
Materialien und Härte： 20CrMnTi Zahnräder Innenloch, HRC58-62
Modell einfügen: BN-H05 CNGA120408
Schnittzustand:ap=0.1mm,Fr=0.1mm/r,Vc=180m/min,
Trockenschnitt
Materialien einfügen	Rauheit	Standzeit
Halnn BN-H05	≤Ra0.8	800 stk
Andere Marke PCBN	Ra1.0	550 stk

Bearbeitungszustand：Semi-Interrupt drehende Innenbohrung
Materialien und Härte：20CrMnTi Gears, HRC58~62
Modell einfügen：BN-H10 CCGW09T304
Schnittzustand：ap=0.25mm,Fr=0.08mm/r,Vc=135m/min,dry cutting
Materialien einfügen	VC	Standzeit	Effizienz
Halnn BN-H10	135m/min	1000 stk	Verbessert 22 %
Andere PCBN	110m/min	600 stk	----

Bearbeitungszustand: Schwerer Wendezustand unterbrechen
Materialien und Härte: 20CrMnTi Gang, HRC58-62
Modell einfügen:BN-H21 WNGA080404
Schnittzustand: Ap= 0.15mm, Fr= 0.1mm/r, Vc= 117m/min
Trockenschnitt
Materialien einfügen	Standzeit	Fehlermodus
Halnn BN-H21	600 stk	Normale Abnutzung
Andere PCBN	100 stk	Schaden gebrochen
