PKD-Stech-/Bohrwerkzeuge

PKD-Stech-/Bohrwerkzeuge

Vollständiger Name: PKD-Stechwerkzeuge, PKD-Stecheinsätze, PKD-Bohrwerkzeuge, PKD-Bohreinsätze

Verarbeitungsmaterial: Kupfer, Aluminium und Legierungen, Graphit, Verbundwerkstoffe usw.

Verarbeitungsteil: Schlitz, Innenloch

Klicken Sie auf die Beratung

Produktbeschreibung

Vorteile von Halnn PKD-Einstech-/Bohrwerkzeugen

1. Unterstützung verschiedener Nicht-Standard-Anpassungen.

2. Standardprodukte werden schnell geliefert.

3. Hohe Verarbeitungseffizienz.

4. Ausgezeichnete Abriebfestigkeit

Standard-PKD-Stech-/Bohrwerkzeuge

Zeichnung	Bestellcode	Schneiden	Abmessung (mm)		Bild
Zeichnung	Bestellcode	Schneiden	W	R	Bild
	MRGN200-R1.0	1, 2	2	1.0
	MRGN300-R1.5	1, 2	3	1.5
	MRGN400-R2.0	1, 2	4	2.0
	MRGN500-R2.5	1, 2	5	2.5
	MRGN600-R3.0	1, 2	6	3.0
	MGGN200-02	1, 2	2	0.2
	MGGN250-02	1, 2	2	0.2
	MGGN300-02, 04, 08	1, 2	3	02, 04, 08
	MGGN400-02, 04, 08	1, 2	3	02, 04, 08
	MGGN500-02, 04, 08	1, 2	3	02, 04, 08
	MGGN600-02, 04, 08	1, 2	4	02, 04, 08

Zeichnung	Bestellcode	Schneiden	Abmessung (mm)					Bild
Zeichnung	Bestellcode	Schneiden	ΦI.C	S1	W	La	r	Bild
	TGR/L-1.25	1, 2, 3	12.7	4.76	1.25	2.5	0.2
	TGR/L-1.50	1, 2, 3			1.50	3.9
	TGR/L-2.00	1, 2, 3			2.00	3.9
	TGR/L-2.50	1, 2, 3			2.50	5.4	0.3
	TGR/L-3.00	1, 2, 3			3.00	5.4	0.3
	TGR/L-3.50	1, 2, 3			3.50	5.4	0.4
	TGR/L-4.00	1, 2, 3			4.00	5.4	0.4

Nicht standardmäßige PKD-Stech-/Bohrwerkzeuge

Kunden stellen Zeichnungsanforderungen bereit, Halnn bietet kundenspezifische Dienstleistungen an

Bestellcode	Abmessung (mm)				Zeichnung
Bestellcode	L	W	H	R	Zeichnung
HG01-1.0	70	1.0	12	0.1, 0.2, 0.3
HG01-1.5	70	1.5	15	0.1, 0.2, 0.3
HG01-2.0	70	2.0	18	0.1, 0.2, 0.3
HG01-2.5	70	2.5	20	0.1, 0.2, 0.3

Bestellcode	Abmessung (mm)						Zeichnung
Bestellcode	L	B	W	a1	a2	H	Zeichnung
HG02-4.0	70	1.575	4	7°30′	15°±5′	12, 15, 18, 20
HG02-5.0	70	2.058	5	7°30′	15°±5′	12, 15, 18, 20

PKD-Stech-/Bohrwerkzeuge

Zeichnung	Typ	Abmessung (mm)
Zeichnung	Typ	F	A	B	R	L	L1
	1.5mm	1.5	φ6	5.7	0.2	50	8
	2mm	2	φ6	5.7	0.2	50	10
	2.5mm	2.5	φ6	5.7	0.2	50	10

Zeichnung	Bestellcode	Abmessung (mm)
Zeichnung	Bestellcode	W	H	L	E	R
	HTW10-30°-R/L	10	10	80	0	0.2-0.5
	HTW13-30°-R/L	13	13	100	4
	HTW16-30°-R/L	16	16	120	4

Zeichnung	Bestellcode	Abmessung (mm)
Zeichnung	Bestellcode	W	H	L	R
	HTW10-N	10	10	80	0.3-0.5
	HTW13-N	13	13	100
	HTW16-N	16	16	120

Hochpräziser Innenschneider (speziell für kleine Löcher)

Bestellcode	Abmessung (mm)					Zeichnung
Bestellcode	φD	h	H	L	E	Zeichnung
HBφ4-N	4	3	3.5	16	2
HBφ5-N	5	3.5	4	20	2.5
HBφ6-N	6	4	5	25	3
HBφ8-N	8	6	7	35	4
HBφ10-N	10	7	9	50	5

Hinweis: Kunden stellen Zeichnungsanforderungen bereit, Halnn bietet kundenspezifische Dienstleistungen an.

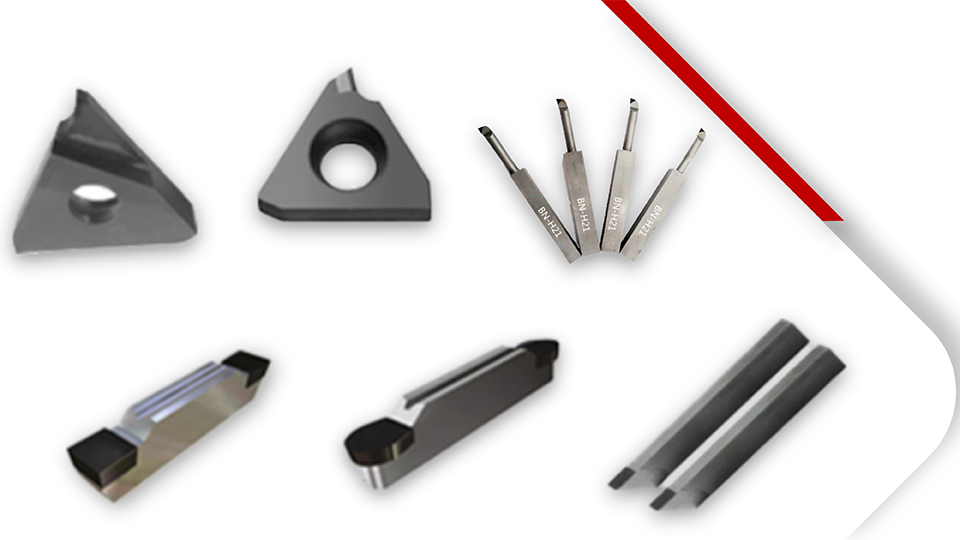

PKD-Bohreinsätze von Halnn.jpg
