PCBN-Einsätze

Vollständiger Name: PCBN-Einsätze, PCBN-Dreh-/Schneideinsätze, Einsätze aus polykristallinem kubischem Bornitrid

Bearbeitungsart: Schlichten, Vorschlichten

Bearbeitungshärte: Über HRC45

Bearbeitungsmaterialien: Gehärtetes Stahlmaterial, Grauguss usw.

Kontinuierliche und intermittierende Bearbeitung

Klicken Sie auf die Beratung

Produktbeschreibung

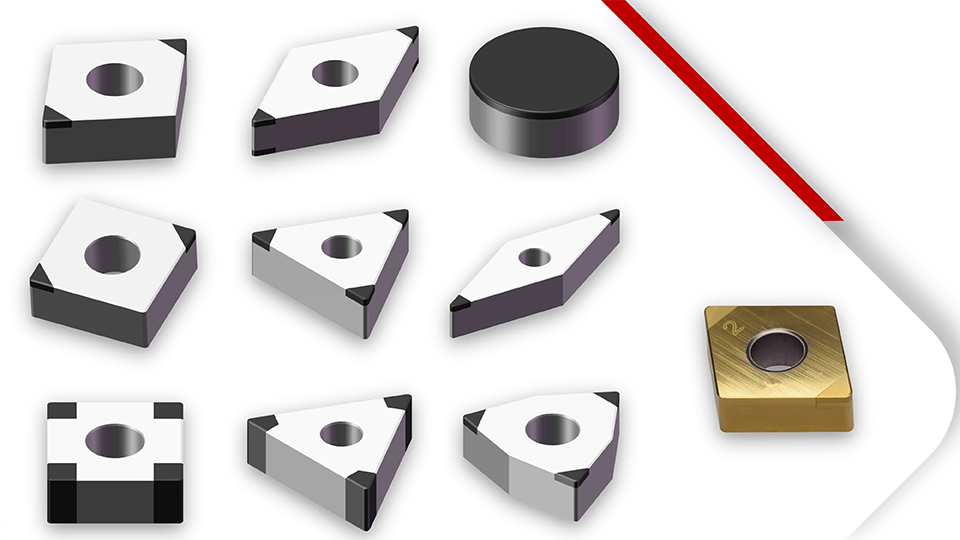

Halnn gelötete PCBN-Einsätze ISO-Typen


CNGA-4S	DNGA-4S	TNGA-6S	WNGA-6S	VNGA-4S	SNGA-4S

CCGW-2S	TCGW-3S	VCGW-2S

Halnn PCBN Einsätze ISO-Typen


CNGA-2S	SNGA-2S	TNGA-3S	DNGA-2S	WNGA-3S	CNGA-4S

SNGA-4S	TNGA-6S	DNGA-4S	WNGA-6S	DCGW-1S	TPGN-1S

VNGA-2S	VBGW-2S	TCGW-3S	DCGW-2S	CCGW-2S	VNGA-4S

VCGW-2S	SPGN-1S	TPGW-3S	Beschichtung von PCBN	Beschichtung von PCBN

Halnn CBN-Wendeschneidplatten mit Spanbrecher

Hervorragende Spanbruchleistung, Vermeidung von Spanwicklung der Werkstücke oder des Werkzeugs, Gewährleistung einer guten Oberflächenqualität und Standzeit des Werkzeugs.

Halnn CBN-Wendeschneidplatten mit Spanbrecher CBN-Wendeschneidplatten ohne Spanbrecher-Bearbeitungsstatus

Ohne Spanbrecher Mit Spanbrecher

Unterschiedliche Späne bei gleicher Schnittbedingung durch CBN-Wendeschneidplatten mit oder ohne Spanbrecher

Halnn CBN-Einsatz mit Wiper

Bei gleichem Vorschub höhere Oberflächenqualität erzielen.

Bei gleicher Rauheit kann für große Vorschübe verwendet werden, reduziert die Zeit für jedes Bauteil, verbessert die Prozesseffizienz.

Hinweis: Es kann für die Profilbearbeitung verwendet werden, geeignet für die CNC-Drehmaschine mit hoher Steifigkeit.

Halnn CBN Insert with Wiper Halnn CBN inserts common tip drawing Zeichnung von Halnn CBN-Wendeschneidplatten mit Wiper-Spitze Halnn CBN inserts wiper tip drawing

Wischer Gemeinsame Spitze Wischerspitze (hohe Oberflächenqualität) Wischerspitze (hoher Vorschub, hohe Effizienz)

Halnn PCBN Wendeschneidplatten-Schnittparameter als Referenz an

Bearbeitungsmaterialien	Bearbeitungsart	Empfohlene Schnittparameter			CBN-Wendeschneidplatte
Bearbeitungsmaterialien	Bearbeitungsart	Schnittgeschwindigkeit VC (m/min)	Schnitttiefe ap (mm)	Vorschub Fr (mm/r)	CBN-Wendeschneidplatte
Gusseisen mit hoher Härte (Härte: HRC35-68)	Fertigstellung	60-200	≤1	0.05-0.35	BN-K10, BN-H10
Gehärteter Stahl (Härte≥HRC45)	Fertigstellung	90-250	≤1	0.05-0.35	BN-H20, BN-H11, BN-H05, BN-H10, BN-H21
Graues Schmiedeeisen	Fertigstellung	600-2000	≤1	0.05-0.3	BNK30, BN-K20, BN-K10

Halnn PCBN-Wendeschneidplatten

Note einfügen	Geeignete Materialien	Bearbeitungsart	Typische Anwendungen
BN-H11	Gehärteter Stahl	Halbfertigstellung, Fertigstellung	Lager, Zahnräder, Getriebewelle, gehärtete Form
BN-H20	Gehärteter Stahl, andere schwer zerspanbare Werkstoffe	Halbfertigstellung,Fertigstellung	Gehärtete Stahlzahnräder, Form, ect
BN-K20	Grauguss	Halbfertigstellung, Fertigstellung	Bremsscheibe, Gusseisenmotor, Getriebe
BNK30	Grauguss, Eisenbasislegierung	Halbfertigstellung, Fertigstellung	Bremsscheibe, Bremstrommel, Gusseisenmotor, Getriebe
BN-H05	Gehärteter Stahl	Fertigstellung	Zahnräder, Getriebewelle, Lager
BN-H10	Gehärteter Stahl, hochfestes Gusseisen	Fertigstellung	Lager, Zahnräder, Getriebewelle, Komponente mit hoher Härte
BN-K50	Pulvermetallurgie	Fertigstellung	Pulvermetallurgie-Ventilsitz
BN-H21	Gehärteter Stahl	Fertigstellung	Lager, Zahnräder, Getriebewelle, Form, ect.
BN-K10	Grauguss, pulvermetallurgisch	Fertigstellung	Ventilsitzring; Motorzylinderbohrung; Pulvermetallurgieteile
BN-H05 C25	Gehärteter Stahl	Finishing	Lager, Zahnräder, Getriebewelle, Form, ect
BN-H10 C25	Gehärteter Stahl	Finishing	Lager, Zahnräder, Getriebewelle, Komponenten mit hoher Härte
BN-H21 C25	Gehärteter Stahl	Finishing	Lager, Zahnräder, Getriebewelle, Form, ect

Eigenschaften von Halnn PCBN-Einsätzen

Note einfügen	Bindemittel	CBN-Gehalt (%)	Körnigkeit (μm)	Härte (HV)
BN-H05	TIN	45	≤1	2700-2800
BN-H10	TIN	50	≤1	2700-2800
BN-H21	AL, TINC	60	1-2	2600-2800
BN-K10	Ti, Co	95	≤2	3300-3500
BN-K50	Co	85	≤2	3300-3500
BN-H11	TIN	70	2-4	2800-3000
BN-H20	TIC	80	2-4	3100-3300
BN-K20	TIC	95	2-4	3400-3600
BNK30	Si, TIC	97	2-4	3400-3600

Halnn PCBN Wendeschneidplatten Schnittbedingungen

CBN-Inhalt	Note einfügen	Schnitttiefe	Bedingung
High Content	BNK30	≤1.5mm	Kontinuierlich
	BN-K50	≤0.5mm	Kontinuierlich
	BN-K10	≤0.5mm	Kontinuierlich
Low Content	BN-H20	≤1mm	Semi-Interrupt
	BN-H11	≤1mm	Kontinuierlich
	BN-H05	≤0.2mm	Kontinuierlich
	BN-H10	≤0.5mm	Kontinuierlich ~ Semi-Interrupt
	BN-H21	≤0.5mm	Semi-Interrupt Schwerer Interrupt
	BN-H05 C25	≤0.2mm	Kontinuierlich
	BN-H10 C25	≤0.5mm	Kontinuierlich ~ Semi-Interrupt
	BN-H21 C25	≤0.5mm	Semi-Interrupt Schwerer Interrupt
