Spezielle Schneidwerkzeuge

Spezialwerkzeuge für die Motorenindustrie

Spezielle Schneidwerkzeuge für die Motorenindustrie

Prozesswerkstück: Motorblock, Zylinderkopf, Kurbelwelle

Klicken Sie auf die Beratung

Produktbeschreibung

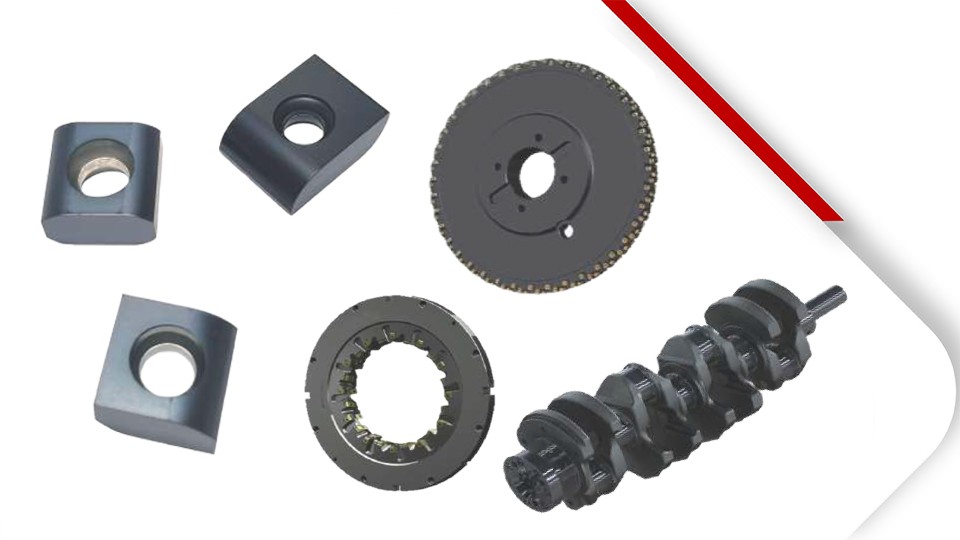

Nicht standardmäßiger Einsatz

680er Serie

Produktmerkmale

1. Der Einsatz verfügt über eine Matrix mit hoher Zähigkeit und hochwertiger CVD-Beschichtung, um eine höhere Verarbeitungseffizienz und Werkzeuglebensdauer zu gewährleisten.

2. Schleifpräzisionseinsatz kombiniert mit optimiertem Zahnanordnungsdesign, damit die Werkstückoberfläche den Vorschleifstandard erreicht;

3. Die Schneidteile sind segmentiert und modular aufgebaut und lassen sich leicht entladen und anpassen.

4. Hervorragende Schnittleistung, um eine hohe Spanabfuhreffizienz zu erreichen

Prozessfall

Produktname: Kurbelwelle

Verarbeitetes Material: 42CrMo

Materialhärte: HB256-295

Maschinentyp: Spezialmaschine

Branchentyp: Automobilindustrie

Vergleichstest	Aktuelles Werkzeug	HALNN-WERKZEUG
Einfügen	Europäische Marke 134-C03 48 Stück, 122-C03 16 Stück H3-03 16 Stück	680-002X12012060A10 HPA035B 680-002N14009507R34 HPA035B
Halter	MSDNN2020K12	D280 Schneidkopf
Vc(m/min)	140	140
N(min-1)	159	159
f(mm/U)	/	/
F(mm/min)	477	477
ap(mm)	3-4	3-4
ae(mm)	/	/
Art der Kühlung	Trockentyp	Trockentyp
Werkzeugverschleiß	Normaler Verschleiß/Seitenfräseinsatz gebrochene Kante (Wendeschneidplatte muss nach der Bearbeitung von 300 Werkstücken gewechselt werden)	Normaler Verschleiß (Bei der Bearbeitung von 300 Werkstücken muss die Wendeschneidplatte gewechselt werden)
Standzeit/Schneide	300 Stück/Schneide	300 Stück/Schneide

Kundenanforderung: Verbesserung der Bearbeitungsoberflächenqualität, Reduzierung der Werkzeugkosten

Umfassende Bewertung: Erfüllen Sie die Rauheitsanforderungen des Kunden. Laut der Werkzeugverschleißanalyse ist der HALNN-Werkzeugverschleiß geringer als beim aktuellen Werkzeug, die Bearbeitung könnte dennoch fortgesetzt werden. Es gibt keinen Bruch, sondern nur normalen Verschleiß. Die Anti-Bruch-Eigenschaft des Einsatzes wird gelöst und die Stabilität der Schneidwerkzeuge verbessert.

Motorblock/Zylinderkopf
