Rollen spezielle PKD-Werkzeuge

Vollständiger Name: Mill Rolls Special Diamond-Einsätze, Mill Roller CBN-Einsätze

Bearbeitungsmaterialien: Wolframcarbid-Einsätze

Empfohlene Werkzeuge: PKD-Ausklinkwerkzeuge. PKD-Gravurwerkzeuge, Dorn, Block, RCGX Voll-CBN-Wendeschneidplatten, RCGX PKD-Wendeschneidplatten

Klicken Sie auf die Beratung

Produktbeschreibung

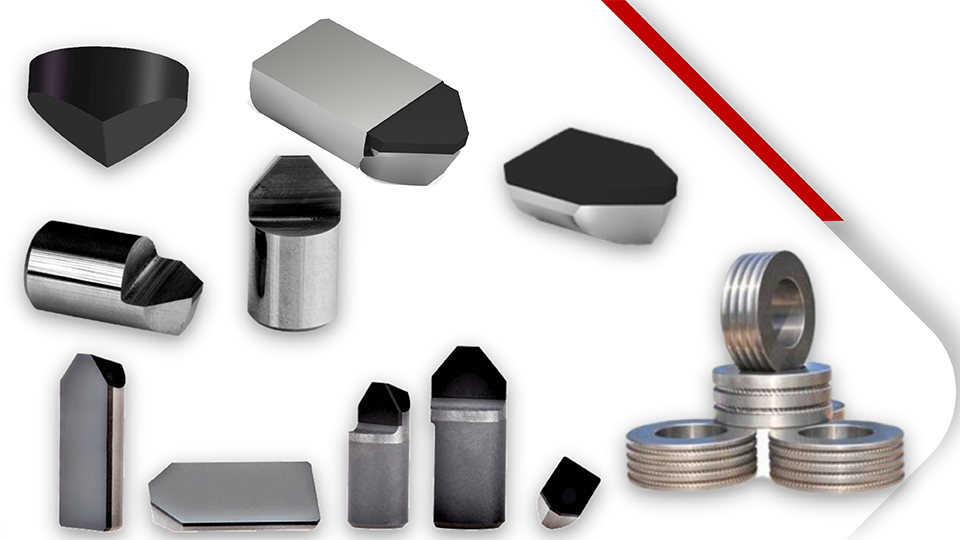

Wolframcarbid Mill Rolls spezielle PKD-Werkzeuge

Wolframkarbid-Mühlenring (WC / TC-Mühlenrollen). Die Härte kann HRA78~95 erreichen.

Die Verarbeitungsmethoden von Wolframcarbid-Mühlwalzen sind hauptsächlich Drehen und Schleifen, Halbmondfräsen (Ätzen von Rippen), Beschriften.

Zum Drehen empfehlen wir zwei Materialwerkzeuge zur Bearbeitung. Wenn die Härte von Arbide-Walzen die Härte ≤ HRA88 hat, ist die Verwendung von massiven CBN-Wendeschneidplatten besser.

Wenn die Härte von Hartmetallwerkzeugen > HRA 88 ist, ist das PKD-Werkzeug besser.

Im Folgenden sind hauptsächlich die PKD-Wendeschneidplatten RCGX, PKD-Ausklinkwerkzeuge, PKD-Gravurwerkzeuge und Alock, Block aufgeführt. Die CBN-Einsätze finden Sie unter: http://www.halnn-group.com/?list=36

PCD-Werkzeuge - Typ RCGX V / Y

Zeichnung	Typ	Abmessungen				Bild
Zeichnung	Typ	L(mm)	φI.C(mm)	S(mm)	r(mm)	Bild
	RCGX060300 V / Y		6.35	3.18
	RCGX060400 V / Y		6.35	4.76
	RCGX060500 V / Y		6.35	5.56
	RCGX060600 V / Y		6.35	6.35
	RCGX090300 V / Y		9.525	3.18
	RCGX090700 V / Y		9.525	7.94
	RCGX120400 V / Y		12.7	4.76
	RCGX120700 V / Y		12.7	7.94
	RCGX151000 V / Y		15.875	10
	RCGX191000 V / Y		19.05	10

PKD-Ausklinkwerkzeuge

Zeichnung	Best.-Nr.	Abmessung (mm)				Bild
Zeichnung	Best.-Nr.	φD	c	L	α	Bild
	φ20.44.06*80°	2	0.4	4.06	80
	φ2.50.55.2*80°	2.5	0.5	5.2	80
	φ3.00.65.5*80°	3	0.6	5.5	80
	φ3.20.66.2*85°	3.2	0.6	6.2	85
	φ4.00.67.53*80°	4	0.6	7.53	80
	φ4.00.77.83*70°	4	0.7	7.83	70
	φ4.00.89.55*80°	4	0.8	9.55	80
	φ4.00.77.98*80°	4	0.7	7.98	80
	φ4.00.89.68*80°	4	0.8	9.68	80
	φ4.00.910.8*80°	4	0.9	10.8	80
	φ5.00.77.5*80°	5	0.7	7.5	80
	φ6.00.99.0*80°	6	0.8	9	80
	φ7.00.811.0*80°	7	0.8	11	80
	φ8.00.812.0*80°	8	0.8	12	80

PCD-Gravurwerkzeuge

Zeichnung	Best.-Nr.	Schaft D/ d1h7	Länge/L	Winkel/ Is	Breite /B	Bild
	φ6.05070°*0.3	6	50	70	0.3
	φ6.05070°*0.5	6	50	70	0.5
	φ6.05090°*0.3	6	50	90	0.3
	φ6.05090°*0.5	6	50	90	0.5
	φ8.05070°*0.3	8	50	70	0.3
	φ8.05070°*0.5	8	50	70	0.5
	φ8.05090°*0.3	8	50	90	0.3
	φ8.05090°*0.5	8	50	90	0.5

Dorn / Halter / Spindel

Zeichnung	Best.-Nr.	Abmessung (mm)					Bild
Zeichnung	Best.-Nr.	D1	D2	D3	L1	L2	Bild
	N4	4	2	16	4.06	35
	N6	4.5	2.5	16	5.22	35
	N8	5	3	16	5.5	37
	N9	6	3	16	6	37
	N10	6	3.2	16	6.8	41
	N12	7.3	4	16	8	56
	N13	8	4.5	16	9	56
	N14	8.8	5	16	9.5	56
	N16	10.4	5	18	11	65
	N18	12	6	18	12	65
	N20	13.5	6	18	14	65
	N22	15.2	6	20	16	66

Block

Zeichnung	Typ	R1	R2	R3	R4	Bild
	6#	1.9	1.8	1.9	1.8
	8#	2.5	2.25	2.5	2.25
	10#	3	3	3	3.1
	12#	3.75	3.8	3.5	4.3
	14#	4.5	4.5	4.5	4.3
	16#	5	5.05	5	5.05
	18#	6	6	6	6
	20#	6.9	6.9	6.9	6.9
	22#	7.6	7.6	7.6	7.6
	25#	8.8	8.8	8.8	9
	28#	10.15	10.15	10.15	10.15
	32#	11.6	11.6	11.6	11.6
	36#	13.15	13	13.15	13.15
	40#	14.5	14.5	14.5	14.5
	50#	18.6	18.6	18.6	18.6
